ESP32 GPIO与中断：和STM32哪不同

从 STM32 转 ESP32 的第一个坎，几乎都倒在 GPIO 上：明明配置一模一样，按键却毫无反应，或者一上电就疯狂触发中断——别急着怀疑硬件，差异藏在芯片架构里。

一、ESP32 的 GPIO 不是 STM32 的 GPIO

STM32 的 GPIO 像一栋固定楼层的写字楼：USART1 的 TX 永远在 PA9，I2C1 的 SCL 永远在 PB6，最多通过 AF 重映射到几个备选脚。而 ESP32 把整栋楼改成了"任意可调度的工位"——这就是 GPIO 交换矩阵（GPIO Matrix）。

通过 GPIO Matrix + IO MUX，ESP32 可以把几乎任何外设信号（UART/SPI/I2C/PWM/I2S）连接到任意一个支持复用的 GPIO 上。代价是绕道矩阵后，部分高速信号的时序会略劣于 IO MUX 直连。

二、内部结构：一张图看懂三层路由

三、三个关键参数，记住它们

注意 45 kΩ 只是典型值，实测在 10 kΩ 到 100 kΩ 之间漂移——所以 I2C、按键这种对上拉敏感的场合，老老实实外置 4.7 kΩ 或 10 kΩ 电阻，别依赖内部上拉。

四、和 STM32 的核心差异表

五、中断的"两步注册"：最容易翻车的地方

STM32 习惯里你只要 配置 NVIC + 实现 HAL_GPIO_EXTI_Callback 就行。ESP32 走的是 FreeRTOS 风格——必须先装"总服务"，再为每个脚挂"个人处理器"，少一步都不响。

5.1 ESP-IDF 标准模板

#define BTN_GPIO  GPIO_NUM_0

static void IRAM_ATTR
btn_isr(void *arg) {
    // 仅做最轻操作
    BaseType_t hp = pdFALSE;
    xQueueSendFromISR(q, &arg, &hp);
    if (hp) portYIELD_FROM_ISR();
}

void app_main(void) {
  gpio_config_t io = {
    .pin_bit_mask = 1ULL << BTN_GPIO,
    .mode = GPIO_MODE_INPUT,
    .pull_up_en = 1,
    .intr_type = GPIO_INTR_NEGEDGE,
  };
  gpio_config(&io);

  // ① 装总服务（全局一次）
  gpio_install_isr_service(0);
  // ② 挂个人处理器
  gpio_isr_handler_add(
    BTN_GPIO, btn_isr, NULL);
}

5.2 为什么必须 IRAM_ATTR

ESP32 的代码默认存放在外部 SPI Flash 中，运行时通过 cache 映射执行。一旦 cache 未命中，CPU 会触发 Flash 访问，而 ISR 期间访问 Flash 会直接 panic 死机。

解决办法：给 ISR 函数加 IRAM_ATTR 属性，强制把它链接到内部 RAM，确保任何时候都能直接执行。这是 ESP32 中断编程最特别的一条规则，没有之一。

六、Strapping 引脚：开机时千万别拉

GPIO0、GPIO2、GPIO5、GPIO12、GPIO15 这五个脚在芯片复位瞬间会被采样，用于决定启动模式和 Flash 电压。如果你在外面强制拉低 GPIO0，板子会进入下载模式而不是正常运行——所以这些脚做按键输入时，别在上电瞬间被外设拉死。

七、新手最常踩的三个坑

坑 1：用 GPIO34-39 做输出。 它们物理上没有输出驱动，配置成 OUTPUT 也没用——这六个脚是纯输入。

坑 2：对 GPIO34-39 启用内部上拉。 这六个脚连内部上下拉电路都没有，必须外置电阻，否则浮空乱跳。

坑 3：ISR 里调用 printf 或 vTaskDelay。 任何会阻塞、占用 Flash 或申请锁的 API 都不能进 ISR，正确做法是只丢一个事件到 FreeRTOS Queue，由后台任务处理。

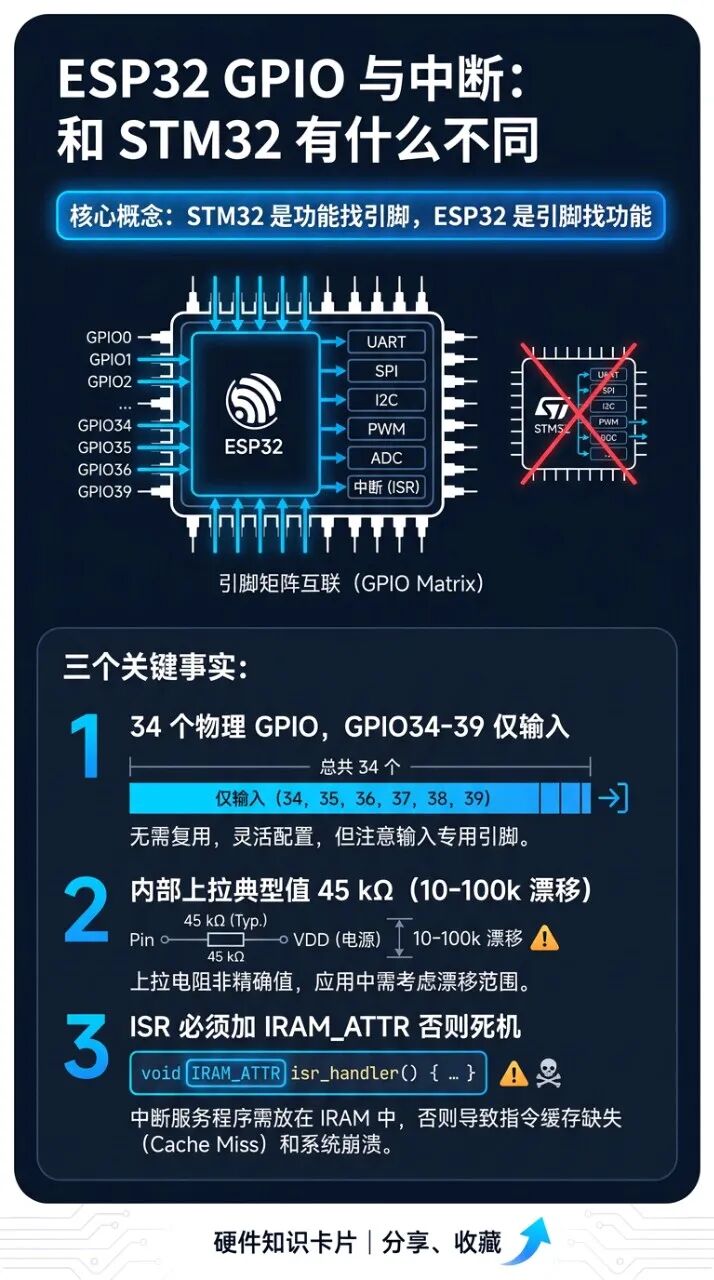

一图胜千言
