🎵 ESP32-S31-Korvo-1 分析报告

对象：乐鑫（Espressif）智能音频开发板 ESP32-S31-Korvo-1 V1.1（2026-05-13）来源：乐鑫官方文档站 docs.espressif.com（esp-dev-kits）+ 官方原理图 PDF（dl.espressif.com）附件目录：08.项目/ESP32-S31-Korvo-1/01-官方资料/（原理图 4 页 + PCB 布局）

0. 产品速览

ESP32-S31-Korvo-1 是乐鑫 2026 年发布的智能音频开发板，和 Mosaico 使用同一颗 ESP32-S31 芯片。但和 Mosaico 的「瓦片拼接」定位不同，Korvo-1 是纯粹的音频 + HMI 开发平台。

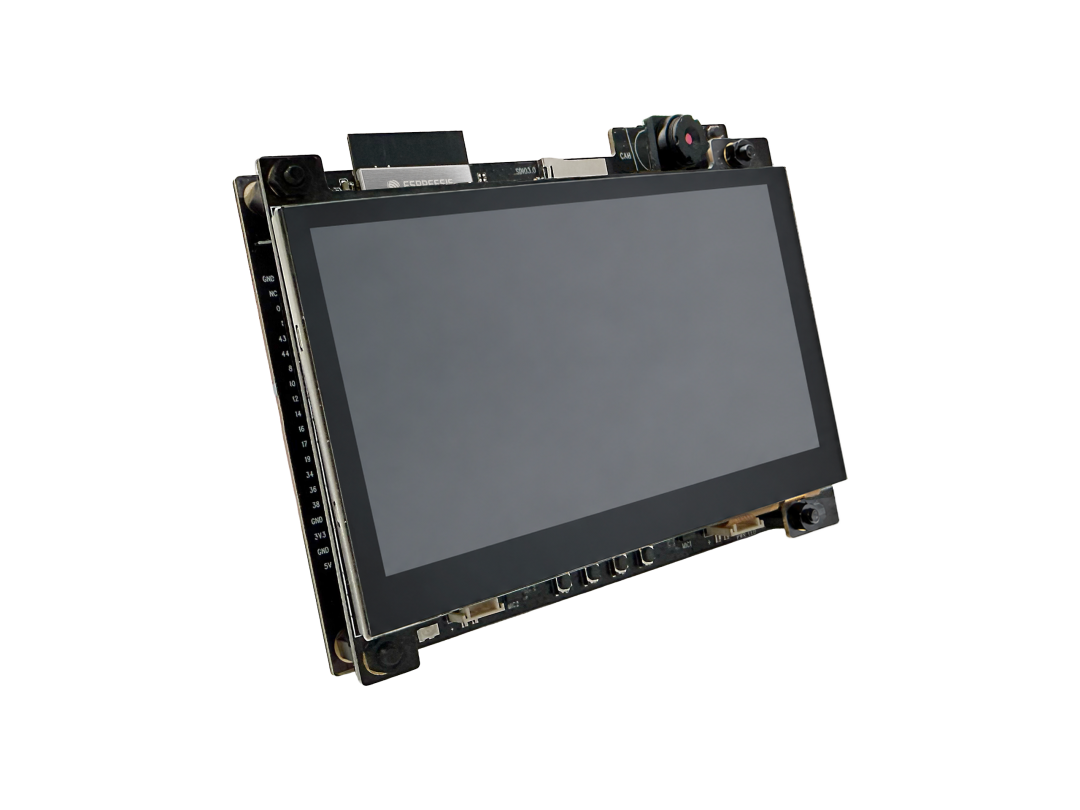

                                          P01.整机等轴视图

开发方式：ESP-IDF + ESP-SR（语音识别）+ ESP-Skainet（智能语音助手）。

1. 系统架构

1.1 与 Mosaico 的芯片同源性

S31-Korvo-1 和 Mosaico 使用同一颗 ESP32-S31 芯片，但原理图设计完全不同：

核心差异：Mosaico 是「AI Coding 玩具」，Korvo-1 是「智能音频工程平台」。同一颗芯片，两种完全不同的产品形态——这再次体现了乐鑫生态的灵活性。

1.2 原理图页结构（4 页）

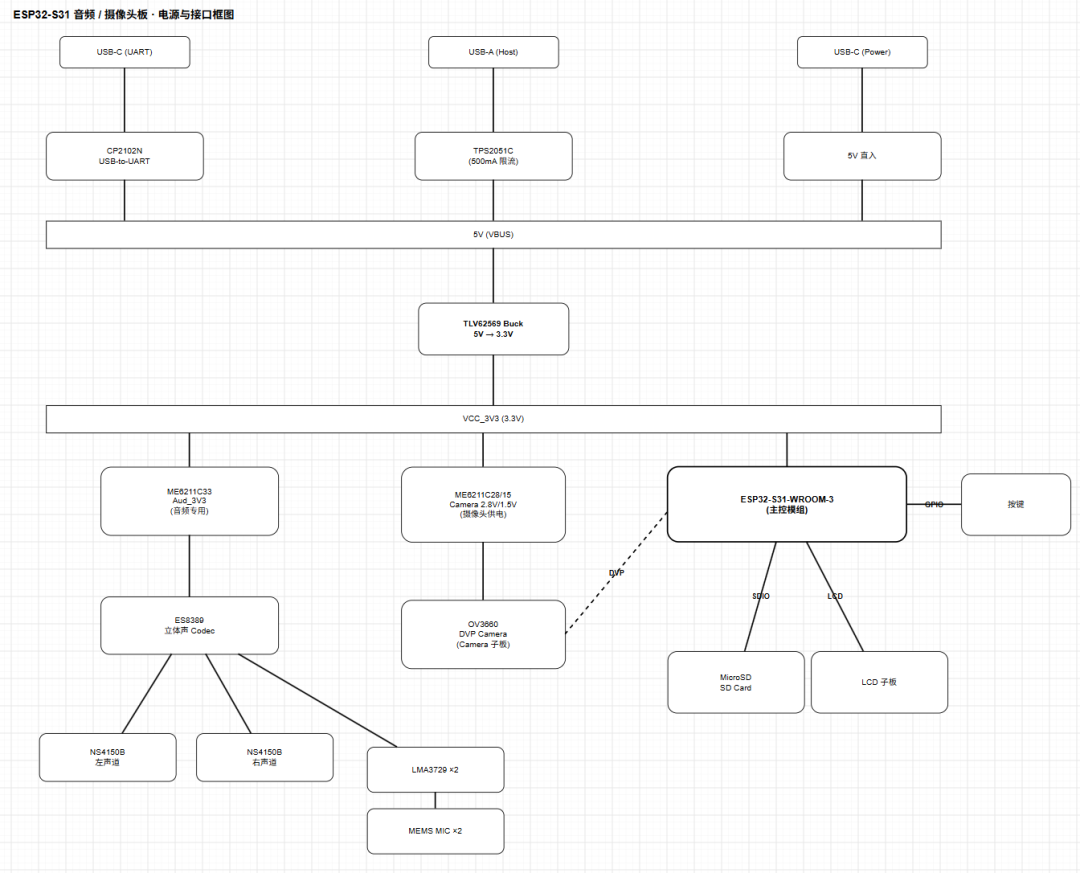

1.3 系统框图

2. 硬件设计逆向

2.1 主控：ESP32-S31-WROOM-3

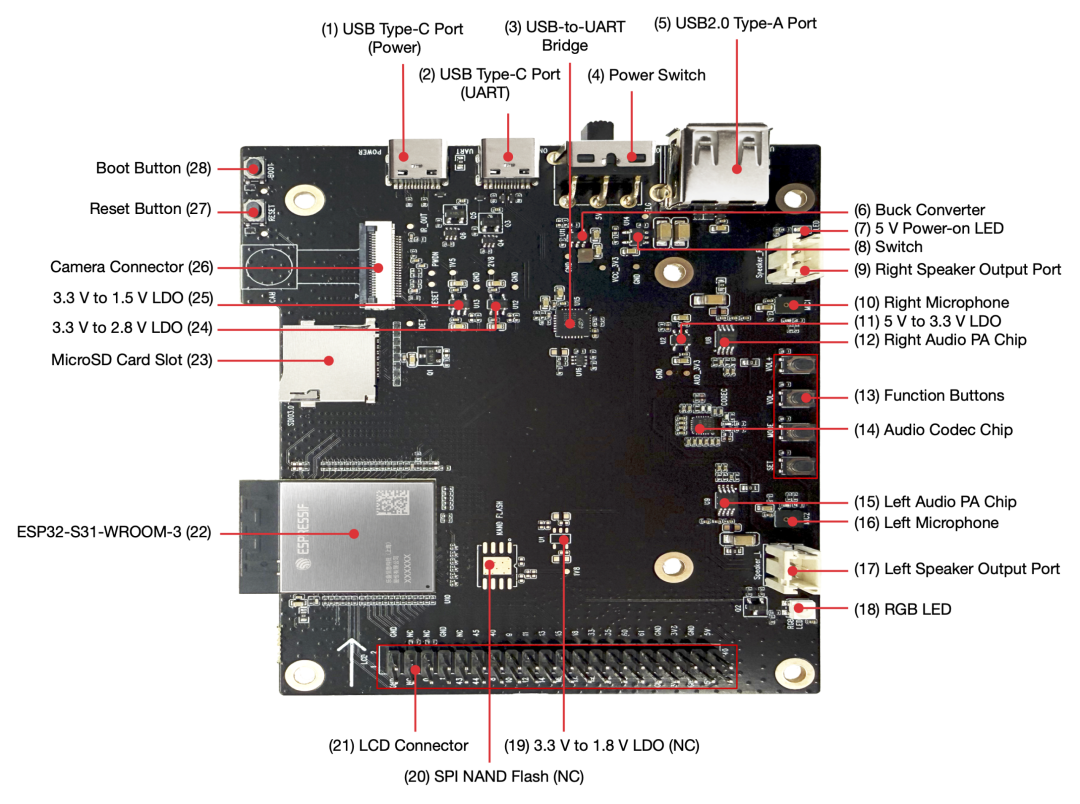

官方标注图：WROOM-3 模组位于板中央，模组一体化解决了射频布局（来源：docs.espressif.com）

2.1.1 两种封装的详细对比：WROOM-3 模组 vs NRV16 裸 SoC

Korvo-1 和 Mosaico 的第一颗器件选择就分岔了：同一个 ESP32-S31，两种封装路线。

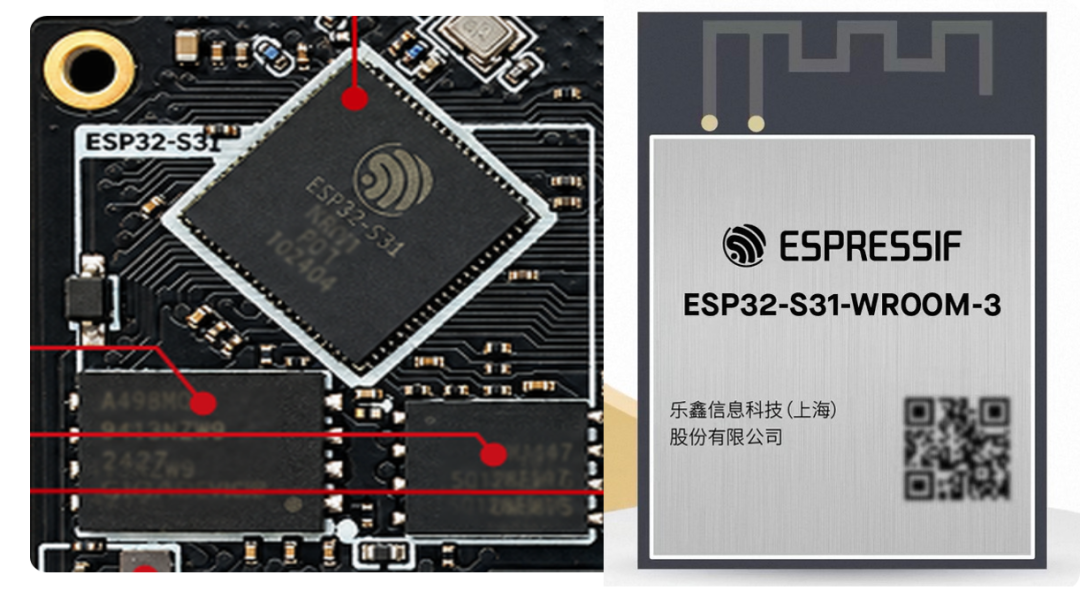

对照：Mosaico 核心板正面(左)——NRV16 裸 SoC 周围要摆晶振、外置 Flash、陶瓷天线和一排匹配电感；这些在 Korvo-1（右） 上全部收进了一个邮票孔模组里。

集成度差异一目了然：WROOM-3 把 SoC + Flash + PSRAM + 射频前端 + 天线打包成一颗「大料」，主板上只剩供电和引脚扇出。Mosaico 的 NRV16 只把 PSRAM SiP 进了封装，Flash、晶振、天线、匹配网络全部外置——所以 Mosaico 核心板上能看到独立的 GD25Q128、X2 晶振、L6 陶瓷天线和一串 0201 匹配电感，其中预留的 TBD 电容就是射频调试余量。

认证是模组的隐性价值：WROOM-3 已过 FCC/CE 模组认证，整机认证可以直接引用模组报告（天线不改设计的前提下），省下的是真金白银的送测费用和数周周期。裸 SoC 路线没有任何模组认证可引用，FCC/CE 整机测试一次不便宜——这笔钱只有量产规模才能摊薄。

Layout 约束也完全不同：模组方案只要遵守天线净空规则（模组天线段下方禁铺铜、远离板边金属），其余按普通 SMD 处理。裸 SoC 方案要自己画 50Ω 受控阻抗射频走线、π 型匹配和天线净空，对 layout 工程师的射频经验有硬要求。

成本账要算总账：模组 = 用溢价买「省心」，原型和小批量更划算；裸 SoC = 芯片便宜但把认证费、调试费转嫁给产量，上了量才划算。这也解释了两家的选型逻辑——Korvo-1 是官方开发板，卖的就是复现门槛低，选模组；Mosaico 是消费级产品，要压 BOM 和体积，选裸 SoC。同一颗芯片，封装即产品定位。

2.2 电源系统

电源设计亮点：

1. TLV62569 是 TI 的 Buck，和 P4 板一样的选择。音频板对电源噪声极其敏感，TI 的工业级 Buck 比矽力杰的方案贵但噪声更低。

2. 音频专用 Aud_3V3 独立 LDO 供电——延续了 BOX-3 和 P4 的设计传统。ES8389 立体声 Codec 对电源纹波的要求比单声道 ES8311 更高。

3. 4 路 LDO 分别给音频、摄像头 IO、摄像头核心、NAND 供电。摄像头需要 2.8V 和 1.5V 两路独立电压，这是 OV3660 的标准需求。

2.3 音频子系统（核心亮点）

ES8389 是顺芯的立体声 Codec，和之前所有板子用的 ES8311（单声道）不同。ES8389 具备：

• 双 ADC + 双 DAC（真正的立体声）

• 低噪声前置放大器

• 耳机驱动器

• 数字音效 + 模拟混音 + 增益控制

• I2C 地址：0x20（原理图标注）

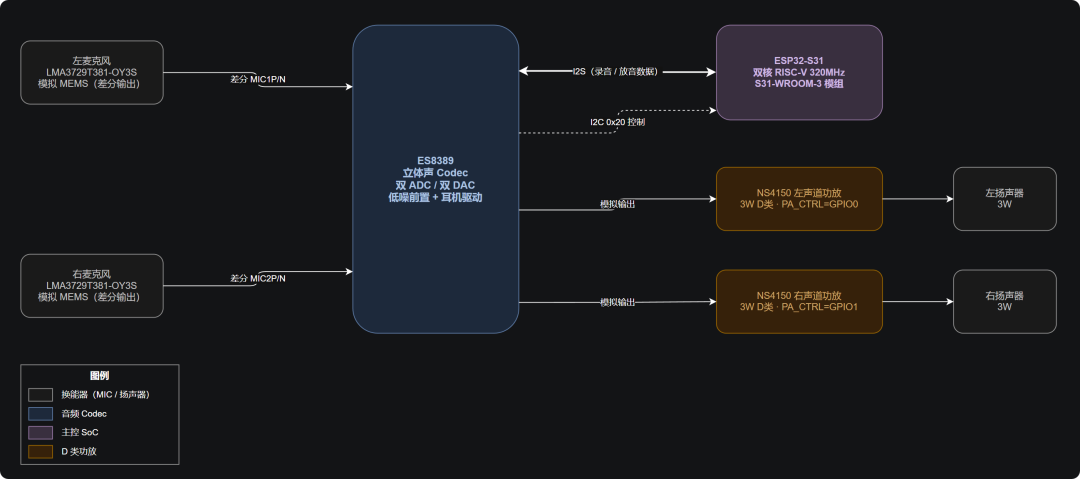

音频链路：

设计亮点：

1. ES8389 是 Mosaico/BOX-3/P4 的 ES8311 的立体声升级版。乐鑫从 ES8311（单声道）→ ES8389（立体声）的演进路径清晰可见。

2. 双 NS4150B 分别驱动左右声道，共用一根 PA_CTRL（GPIO7）同时使能——立体声分离由 Codec 的双 DAC 通道实现，而不是靠功放独立开关。GPIO0/GPIO1 是 ES8389 的 I2C（I2C_SDA/I2C_SCL）。

3. 双 MEMS MIC 使用 LMA3729（原理图未标注厂商，待查），和 BOX-3 的 MSM381A 类似但型号不同。双麦布局支持波束成形和 AEC 回声消除。

4. 官方 Notes：ES8389 与 SoC 之间的 DAC/ADC 音频数据需以 TDM 格式传输；MCLK（pin 4）可通过寄存器复用为 TDMIN。

2.4 按键 ADC 阵列（教科书级设计）

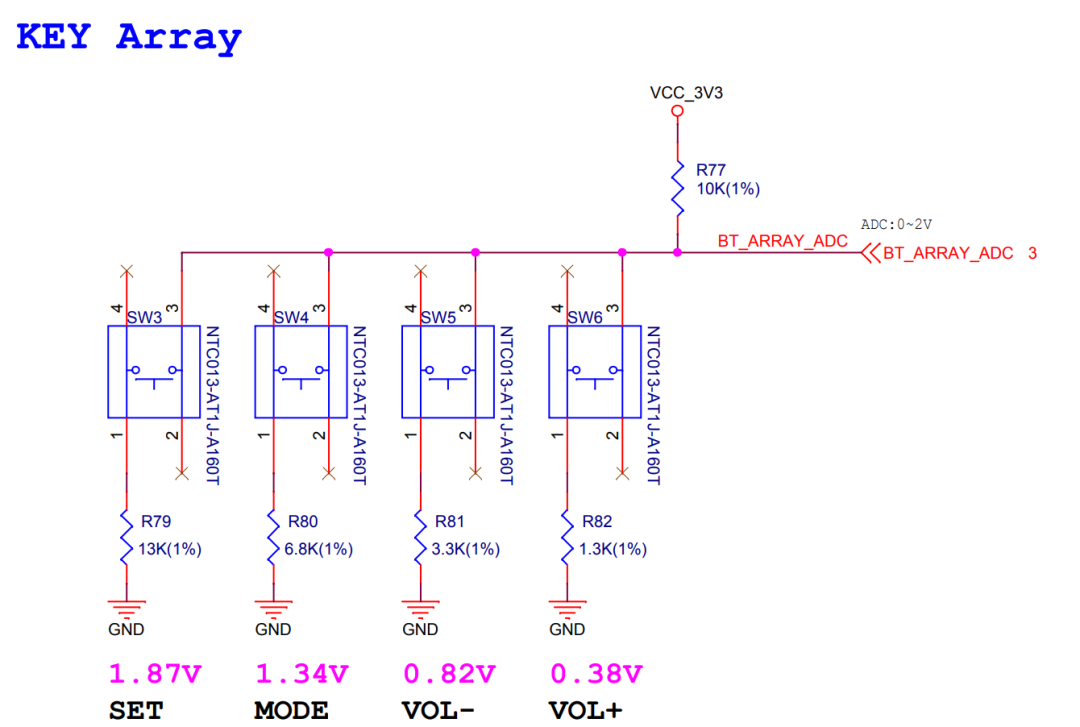

Korvo-1 有 4 个功能按键（PLAY、SET、VOL-、VOL+），但它们只占用一个 ADC 引脚（BT_ARRAY_ADC）。原理图第 4 页标注了按键电压：

电阻分压网络：VCC_3V3 经 R77(10K) 上拉到 BT_ARRAY_ADC 节点，每个按键把节点经各自串联电阻拉到 GND——SET=R79(13K)、MODE=R80(6.8K)、VOL-=R81(3.3K)、VOL+=R82(1.3K)。分压 = 3.3V×Rn/(R77+Rn)，算出 1.87V/1.34V/0.82V/0.38V，与原理图标注逐个吻合。ADC 读到电压后，软件判别是哪个按键。

为什么用 ADC 阵列而不是独立 GPIO？

• 4 个按键 = 4 个 GPIO + 4 个上拉电阻 + 4 个去抖电容

• ADC 阵列 = 1 个 ADC 引脚 + 4 个电阻

• 省了 3 个 GPIO 和 3 个电阻/电容，BOM 成本和 layout 面积都更优

但有一个代价：ADC 阵列不能检测多键同时按下（组合键）。对音频播放器来说够用，对游戏手柄不够用。

2.5 摄像头子系统

OV3660 是 OmniVision 的经典 300 万像素传感器（2048×1536），支持 1080p 视频输出。DVP 并行接口比 MIPI CSI 更简单但占用更多 GPIO（8 数据线 + HSYNC + VSYNC + PCLK + XCLK = 12 个引脚）。

2.6 SDIO 3.0 MicroSD

原理图上的 SDIO 设计规则：

• 阻抗 = 50Ω

• 等长（3mil 以内）

• 3W 间距规则

• SDIO_CLK 周围包地铜

• 避免过孔

• 总长 < 3cm

这些规则直接写在了原理图上，对 PCB layout 工程师非常友好。S31 的 SDIO 3.0 4-bit 配合 MicroSD 播放无损音频，带宽绰绰有余。

2.7 SPI NAND（NC，默认不焊）

板上预留了 SPI NAND Flash 的焊盘，但默认不焊接（NC）。原理图未标注具体型号（官方文档只说是 Quad SPI NAND，与 MicroSD 共用 GPIO20~25，换焊 R7~R69/R1~R4 等电阻即可切换功能）。Korvo-1 不焊的原因可能是：

• MicroSD 已经提供了足够的存储

• NAND 供电可选 3.3V（焊 R135）或 1.8V（补焊 U1 LDO），都要额外改焊

• 成本控制

3. 与 BOX-3、P4、C6 的音频方案对比

演进路径：ES8311（BOX-3/P4）→ ES8389（Korvo-1），从单声道升级到立体声。乐鑫的音频方案从「能出声」进化到「好音质」。

4. 设计亮点与可借鉴点

4.1 ES8389 立体声 Codec 是乐鑫音频方案的代际升级

从 ES8311（单声道）到 ES8389（立体声），乐鑫的音频方案完成了一次代际升级。ES8389 的双 ADC/DAC + 立体声功放 + 双 MEMS MIC，为智能音箱、语音助手等产品提供了完整的硬件基础。

4.2 按键 ADC 阵列是 GPIO 紧缺时的经典方案

4 个按键只占用 1 个 ADC 引脚，节省了 3 个 GPIO。这个方案在 GPIO 紧缺的 MCU 设计中非常实用。代价是不能检测组合键，但对音频播放器场景完全够用。

4.3 SDIO 设计规则直接写在原理图上

原理图第 3 页明确标注了 SDIO 走线的阻抗、等长、间距、包地等规则。这种「原理图即设计规范」的做法，让 PCB layout 工程师不需要翻文档就能知道约束条件，减少了沟通成本。

4.4 与 Mosaico 的芯片同源性体现了生态复用

同一颗 S31 芯片，在 Mosaico 上是「AI Coding 瓦片」，在 Korvo-1 上是「智能音频平台」。乐鑫通过不同模组封装（NRV16 vs WROOM-3）和不同外设组合，让同一颗芯片覆盖了完全不同的产品形态。

5. 元器件清单（BOM ）

5.1 核心 IC

5.2 摄像头

6. 资源链接

⚠️ 说明：本报告所有数据来自官方原理图 PDF（2026-05-13）文本层提取。

踩坑提示：板子上没有3W的喇叭，别傻乎乎调试小智，最后音频链路梳理完了才知道~
