制作一个ESP32 Fps游戏雷达

作者

前言

最近的具身智能是真火，AI这一波不光带火了大模型，还顺手把机器人也带飞了。AI的爆发不仅催生了语言模型和图像生成，更让物理世界中的小机器人开始走进大众视野——从桌面机械臂到开源机器鸭，形态各异、层出不穷。最近刷抖音，Hugging Face的机器鸭是真好看，我也用ESP32 整个小活，用ESP32给FPS游戏做个硬件雷达玩玩。

ESP32

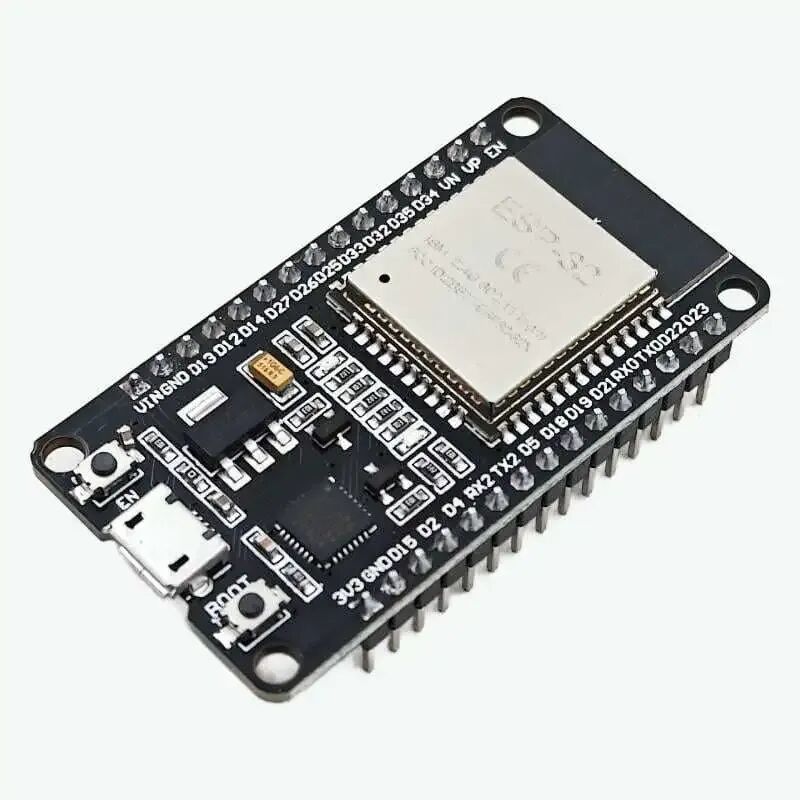

做一个能实时显示敌人位置的硬件雷达。那主控芯片选谁？本来想玩树莓派，但是想想这玩意完全性能过剩，要啥自行车呢 ，干脆20元的ESP32来的直接。

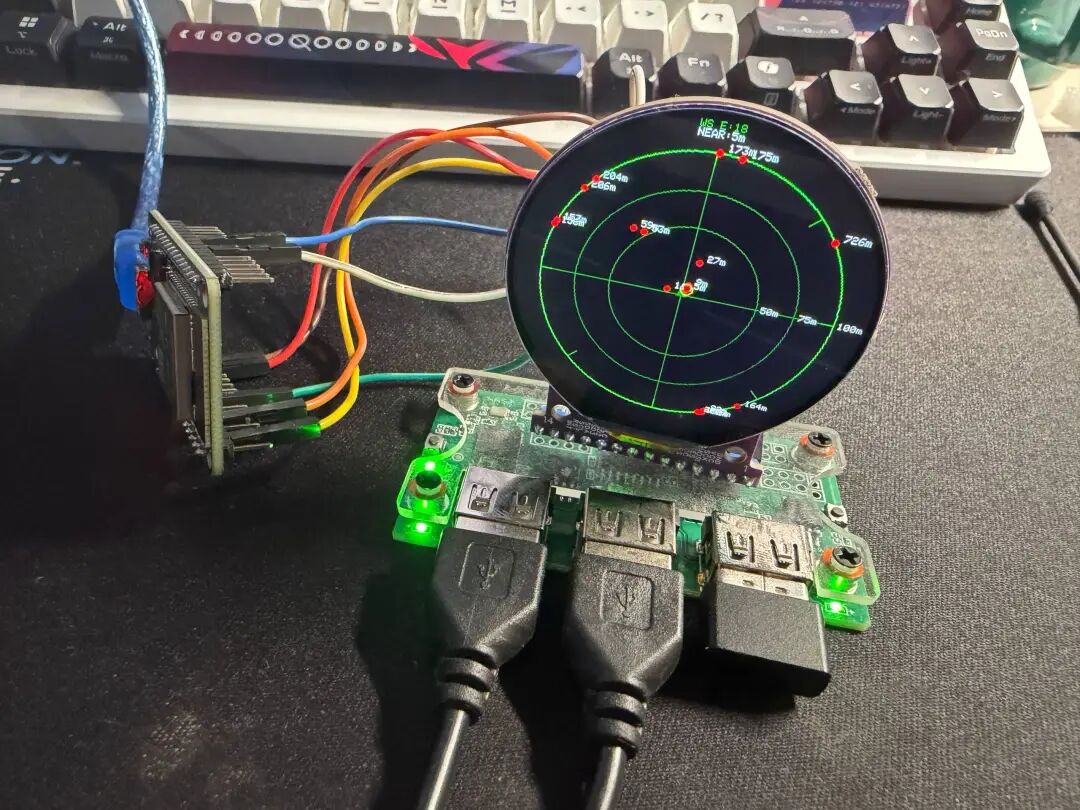

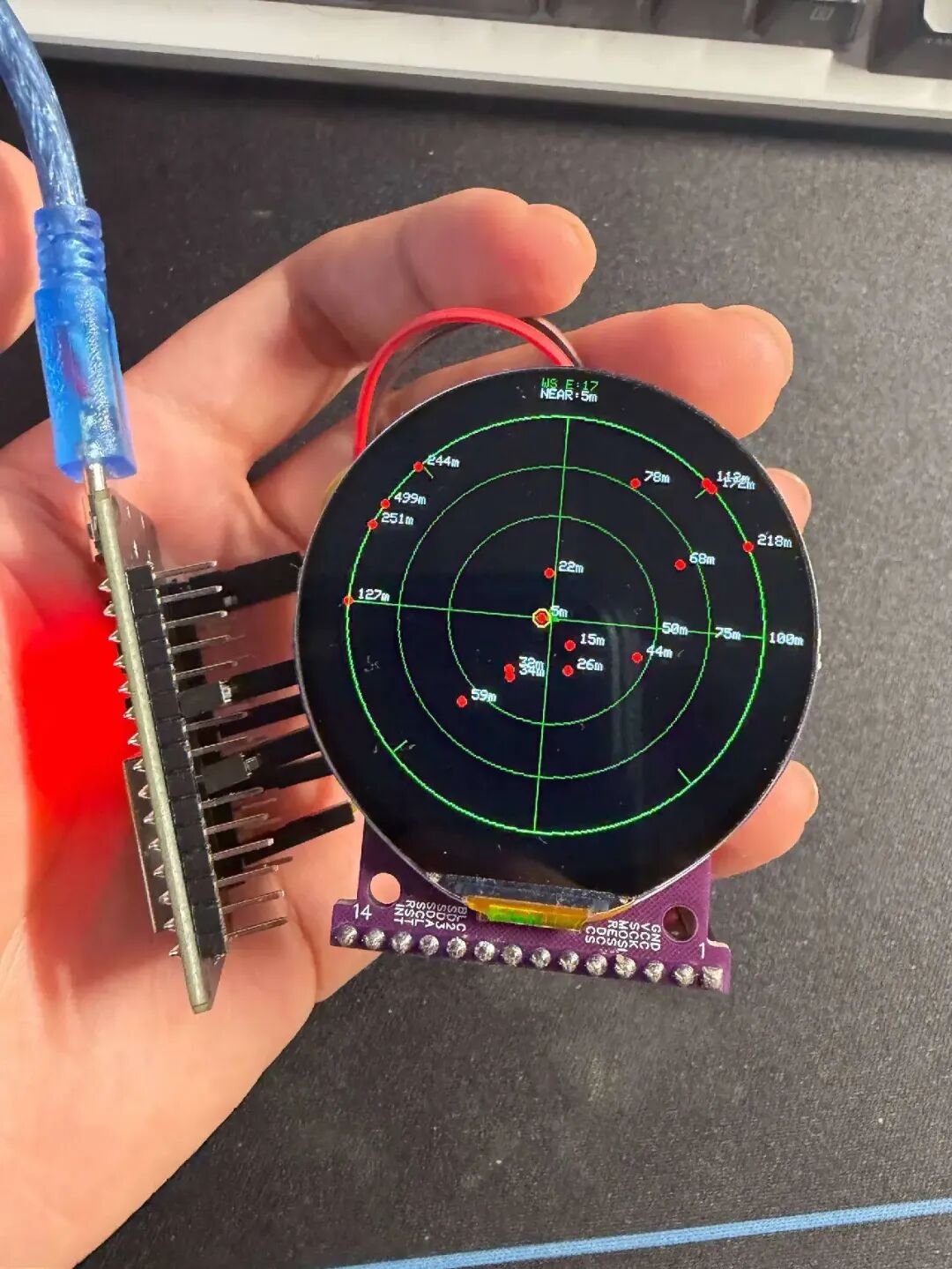

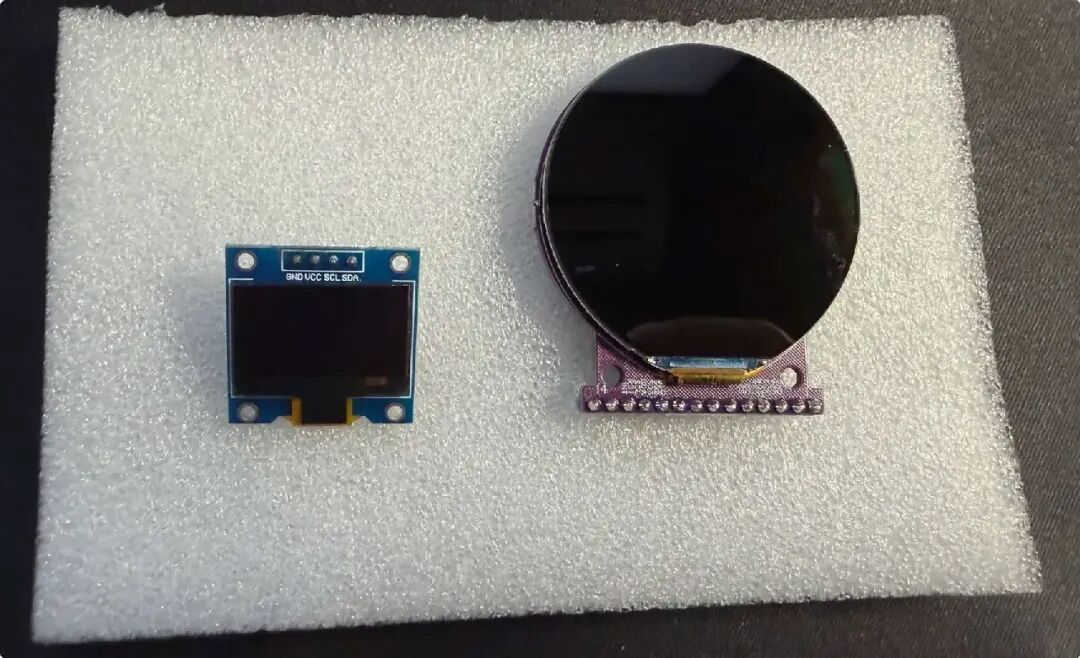

买的时候还送我了一个0.96寸的OLED的显示器，刚开始还能凑合着显示，但是用来显示雷达可玩性太低了，后来又买了一个1.8英寸的显示器显示，才用了雷达的味道

ESP-IDF开发环境

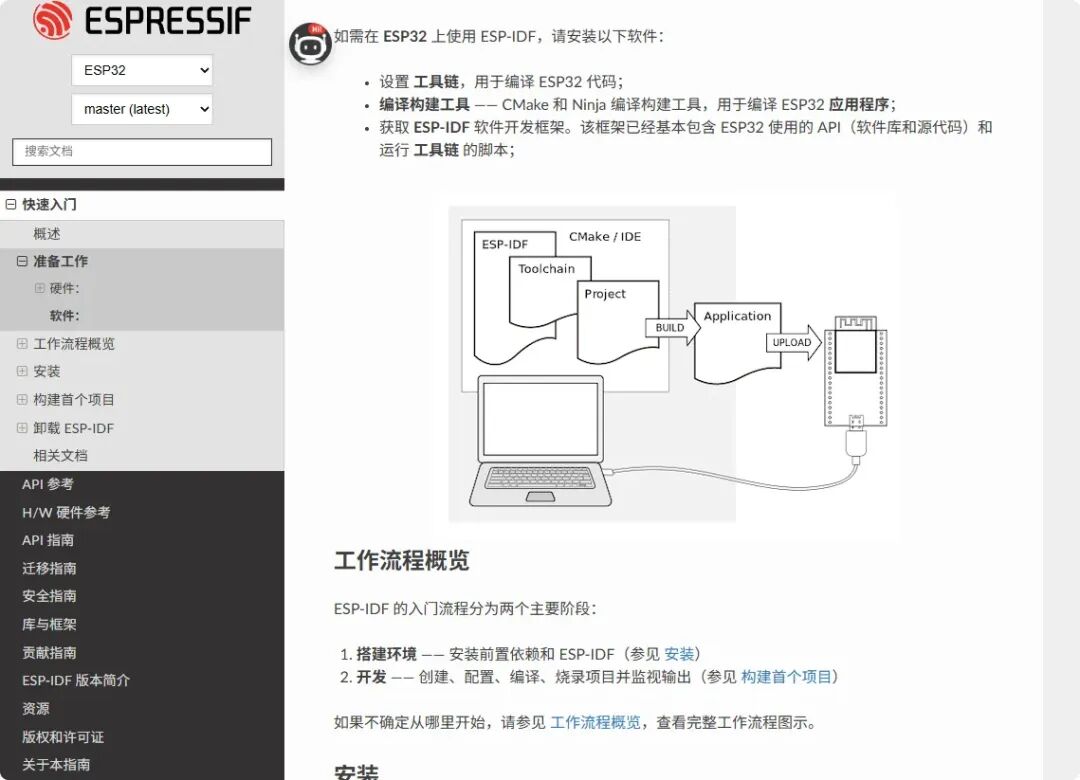

ESP-IDF（Espressif IoT Development Framework）是乐鑫官方为其 ESP32 系列芯片推出的物联网开发框架，相当于esp的sdk环境。

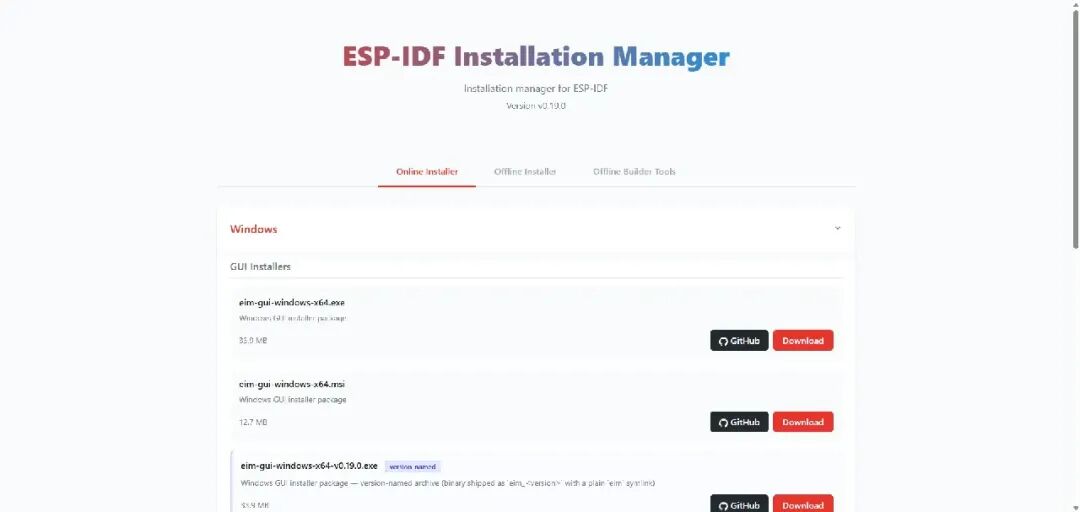

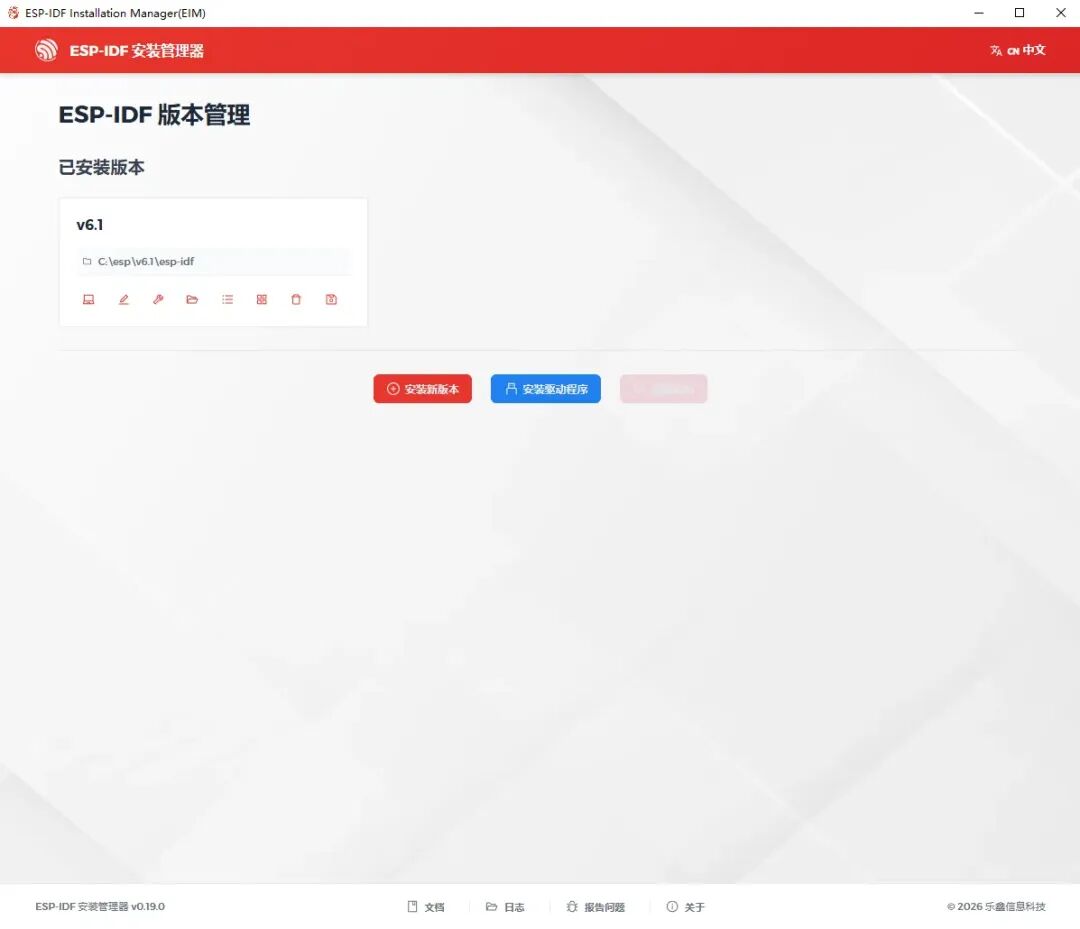

windows环境可以在官网可以下载在线安装包或者离线安装包进行配置，笔者直接下载了离线的安装包，在线的有点担心网络问题，下载地址：https://dl.espressif.com/dl/eim/，离线下载包大小在3.19G

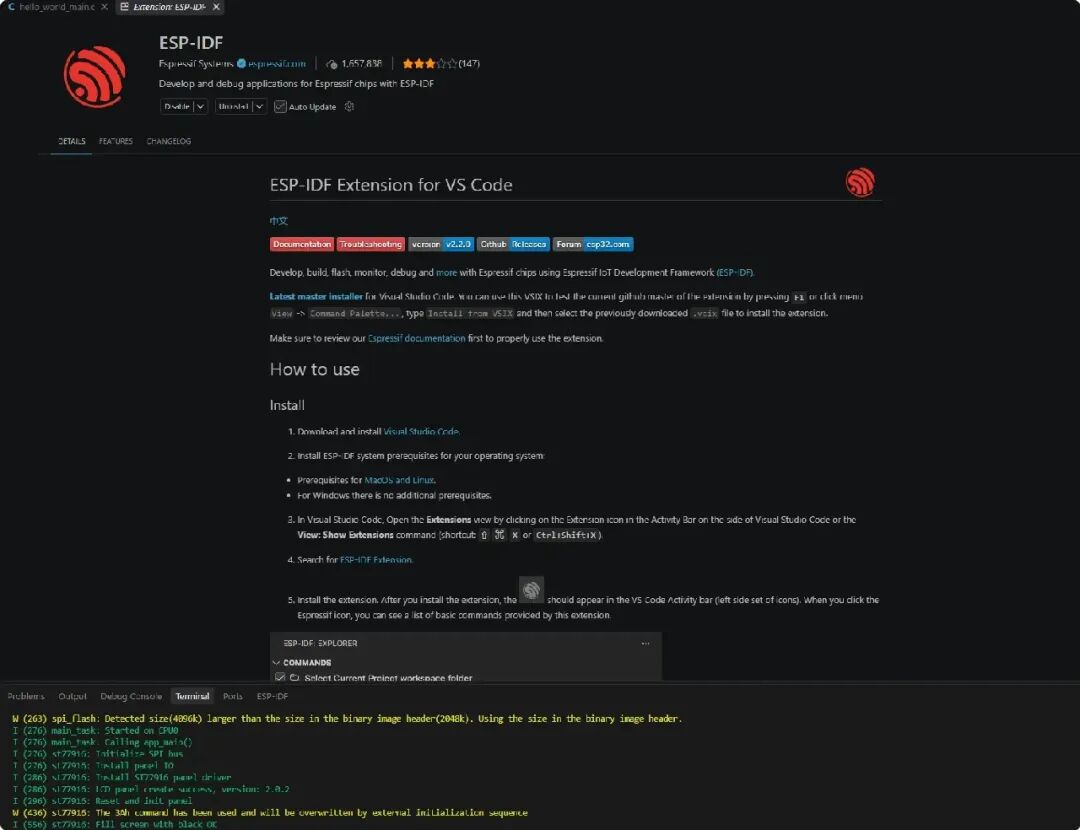

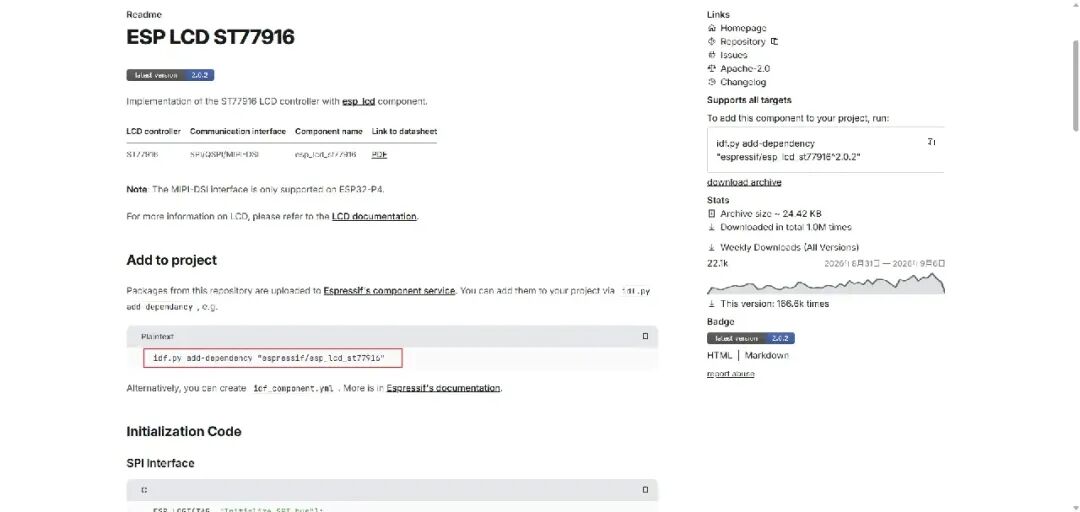

这里我直接选用VS Code + ESP-IDF 插件进行开发，安装之后配置一下环境，这里的屏幕需要安装ESP LCD ST77916的驱动依赖，可以使用idf.py进行一键安装，依赖可以在乐鑫的仓库找到，这里建议依赖装上LVGL的依赖优化UI比较舒服

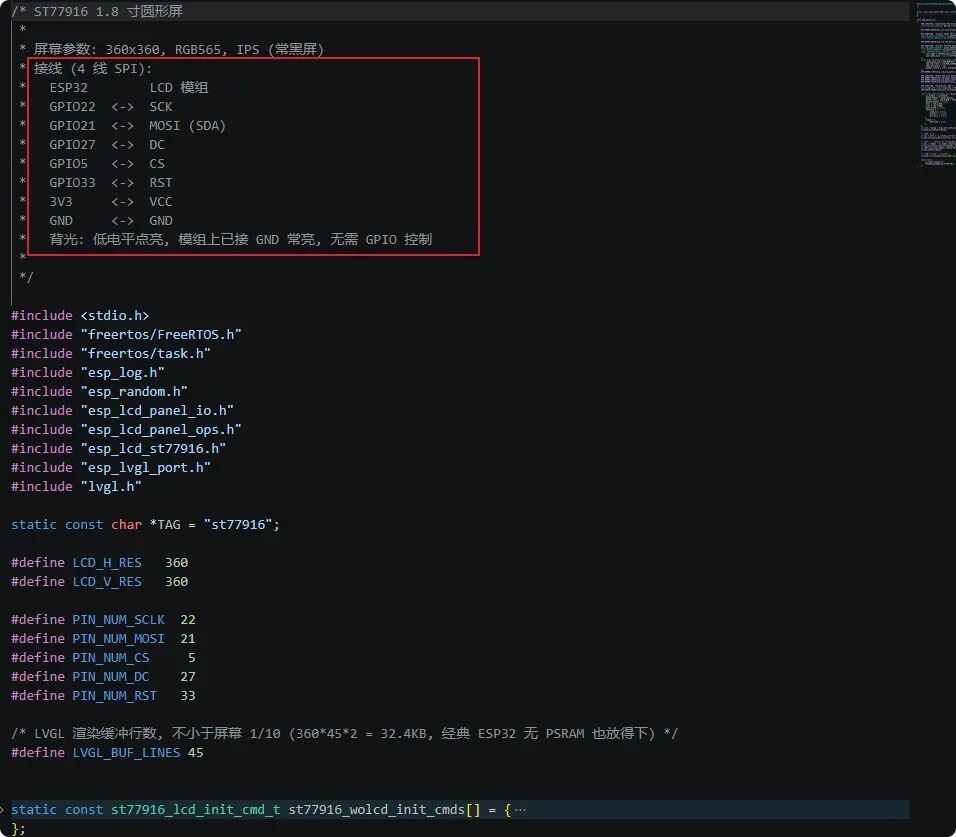

屏幕端口连接数据主要如下

数据读取

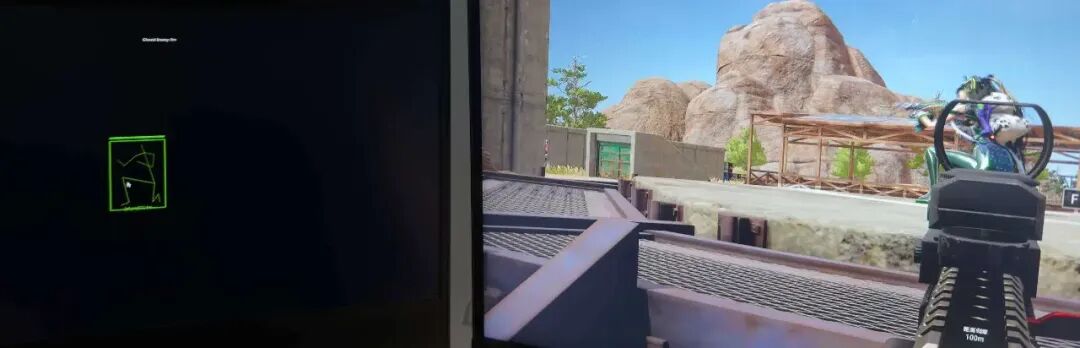

采用驱动读写物理内存获取人物坐标、API获取人物信息等，为什么不用DMA，那玩意太贵买不起，不过对于一个内核驱动开发者来说，也丧失了内核对抗的乐趣，这里采用读取物理内存+UDP传输给服务的形式进行转发数据。这块关键在于学习UE4引擎相关反射机制，学习了一些UWORD、GNAME相关结构体，就能获取一些坐标数据了，这里顺便简单的绘制了一下火柴人哈哈哈。

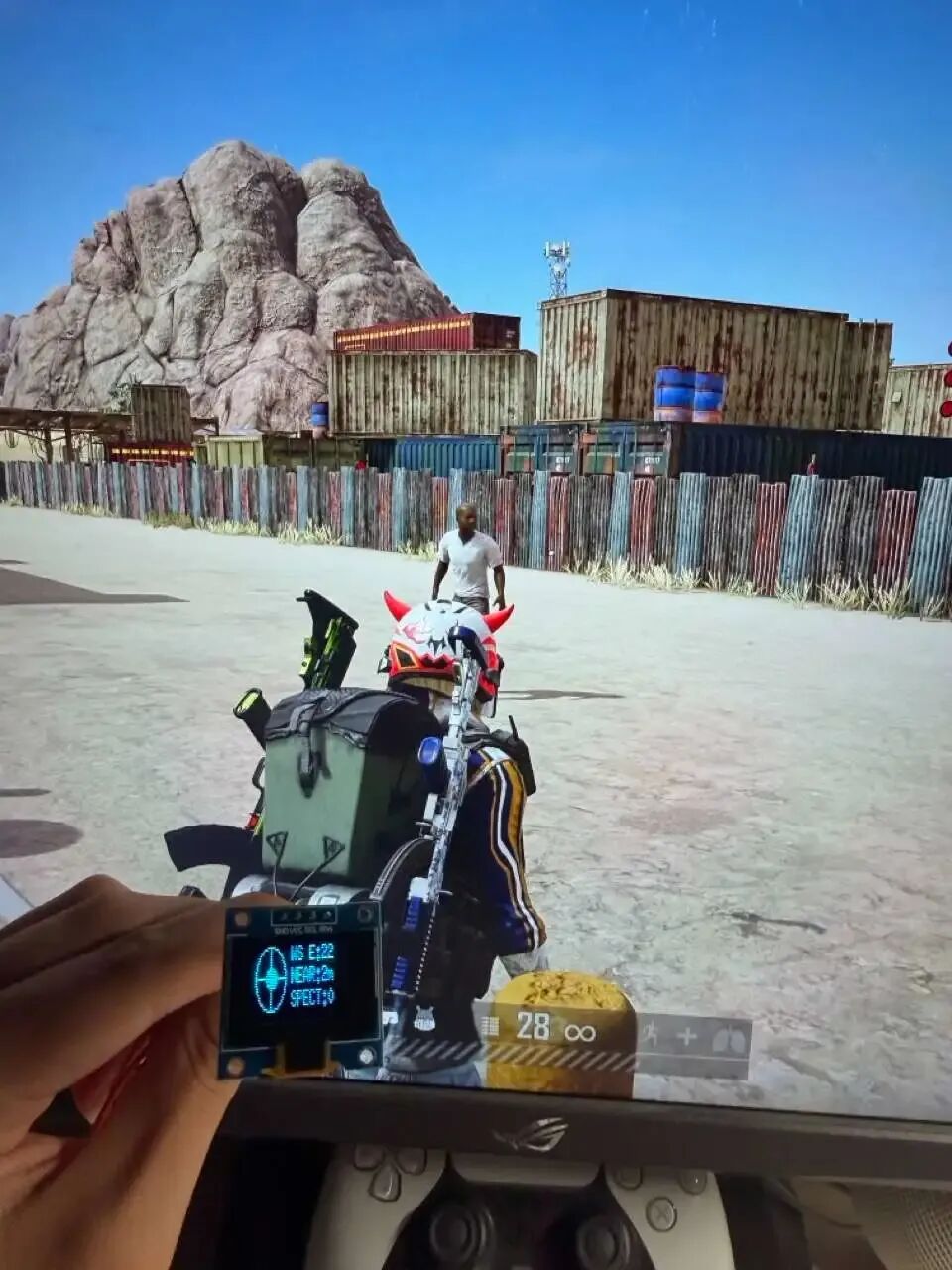

刚开始采用0.96英寸的屏幕进行雷达显示，太鸡肋了，效果如下：

鼠标移动Makcu（两个ESP32）

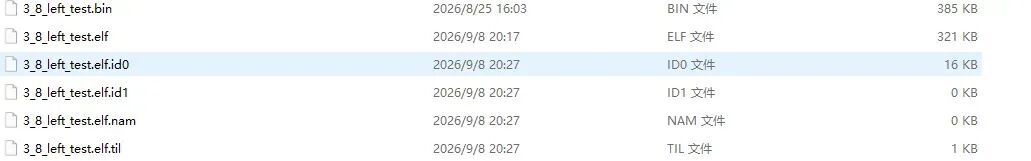

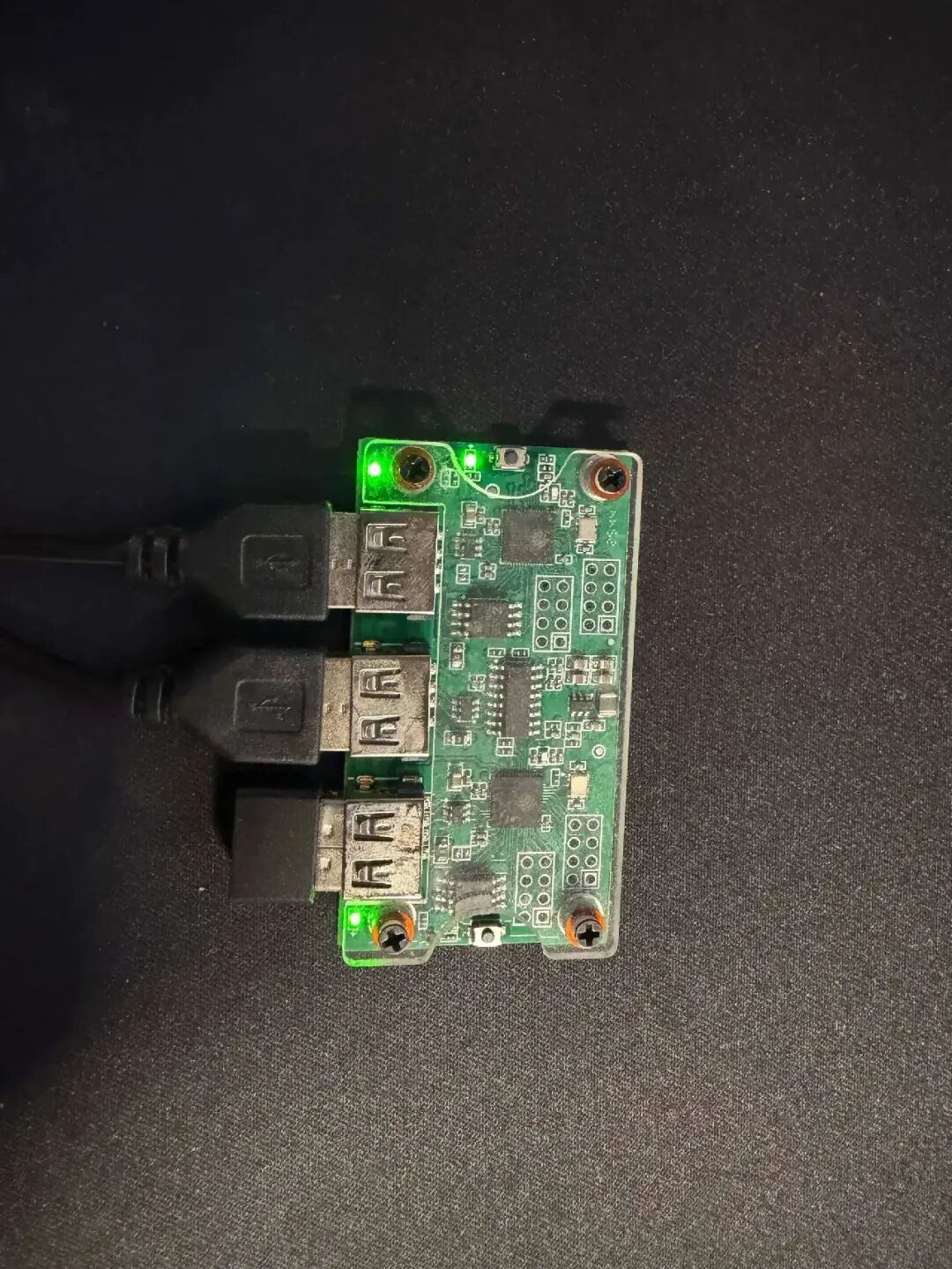

既然要做硬件，偶然间看到网上有卖的鼠标盒子能够解析鼠标数据，合成鼠标移动数据，一看咸鱼20块钱，二话不说买了一个，买回来分析玩玩。仔细看了看，Makcu鼠标盒子是由两个ESP32组成的，一个负责移动鼠标，一个负责合成鼠标数据，网上开源的版本很早之前的了，这里直接提取固件丢入IDA进行分析，分析之前需要将esp32烧录的固件提取成elf文件，使其可以IDA分析。

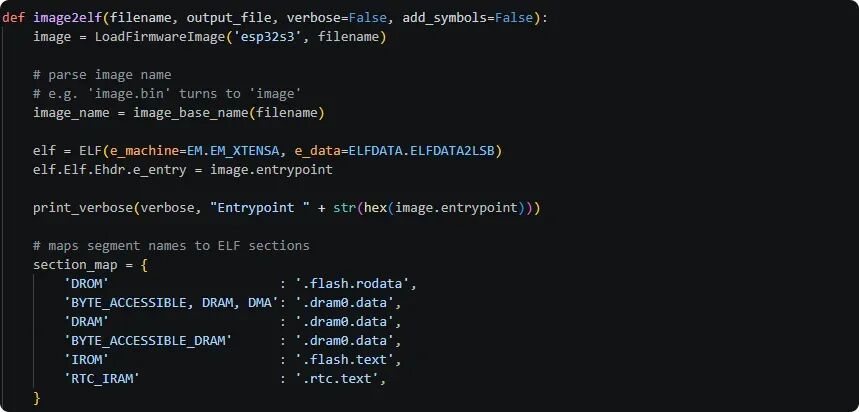

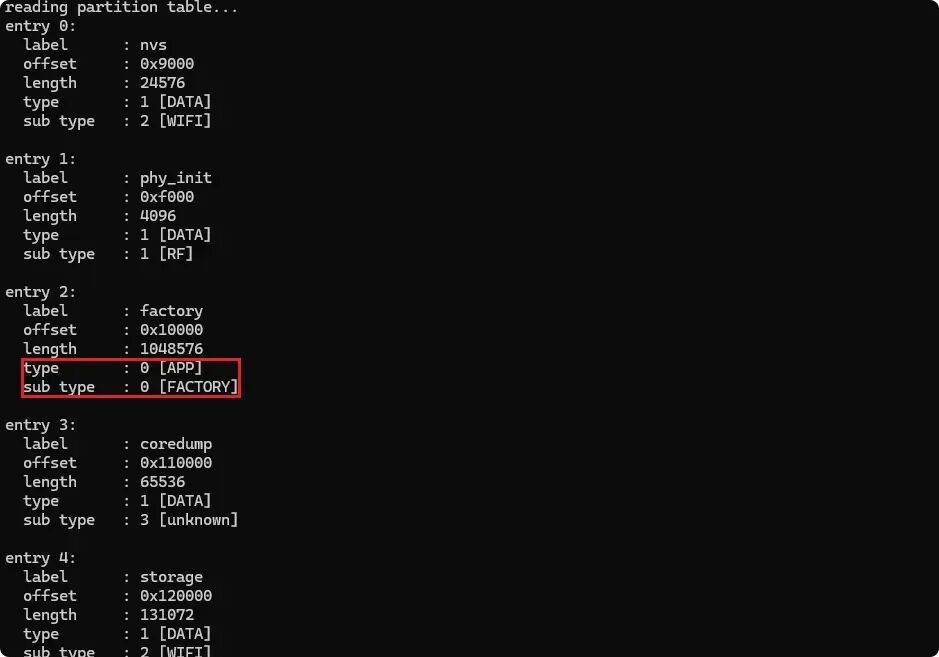

提取factory（app 分区） ：先用改过的解析器把分区表读出来，确认 app 镜像在 0x10000 偏移处、声明 1MB（实际固件只占了前 328KB）。网上现成的 esp32_image_parser 只认老 ESP32，直接跑会把 S3 的段解析错，照着 ESP32-S3 的镜像结构补了段映射——DRAM、BYTE_ACCESSIBLE_DRAM 归到 .dram0.data，RTC_IRAM 归到 .rtc.text（这些上游原版都是 TODO），芯片类型改成 esp32s3

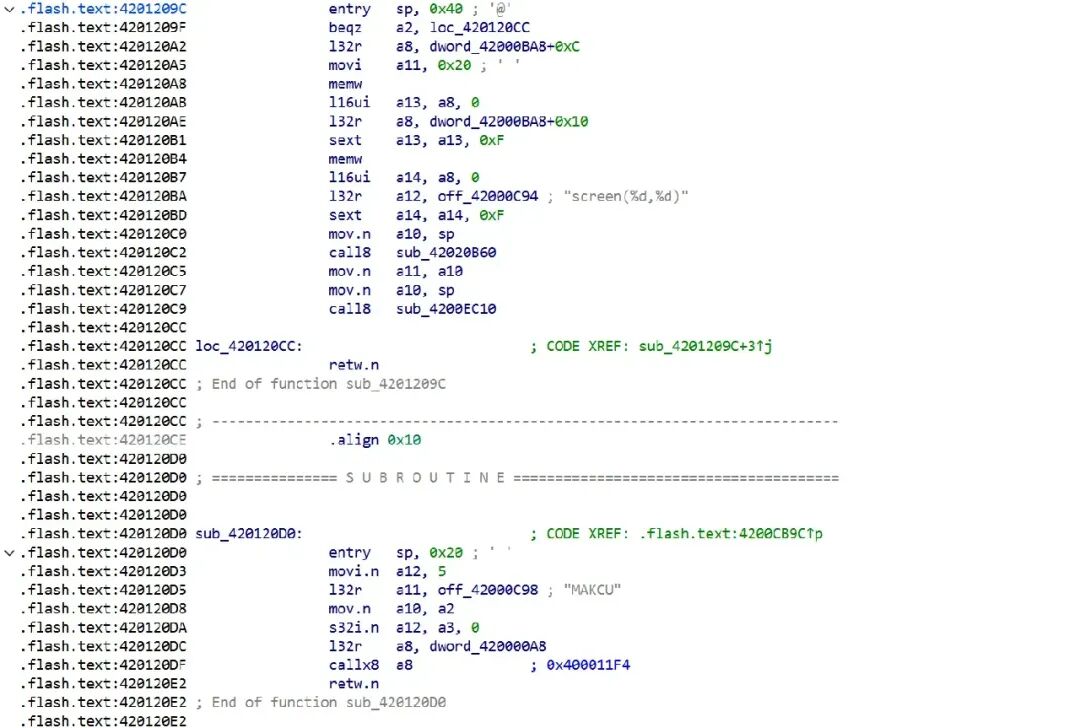

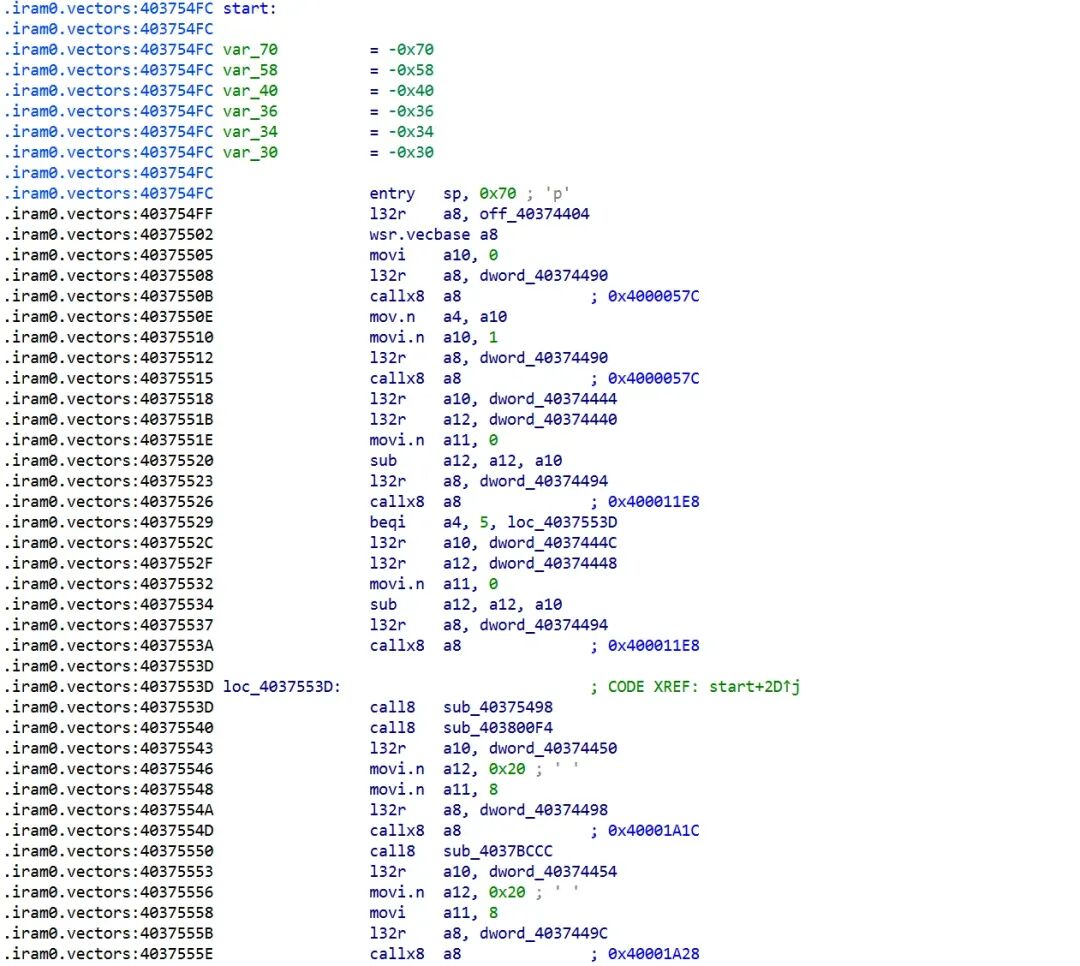

拖入IDA分析， 架构是ESP32-S3 (Xtensa LX7)、通过字符串可以确定USB 栈是CherryUSB Host（usbh_core/usbh_hid/hub/dwc2）进行鼠标操作，主要是进行HID报告的操作

线上帧格式（右 → 左）

[0]    0x5A        帧头魔数
[1]    0xA2        类型：HID 报告帧
[2:3]  uint16 LE   长度 = payload_len + 4（即 [4] 到帧尾的字节数）
[4]    传输结构体 +0x8F 的字节（接口/报告属性）
[5]    端点字节（低 4 位 = 端点号）
[6]    payload_len
[7]    0x00
[8:]   原始 HID 报告（按钮/X/Y/滚轮，由 USB 控制器直接 DMA 写入）

简单的看了看剩下的交给AI连接IDA进行逆向了，具体报告如下：

ESP32-S3 鼠标数据合成分析报告

一、固件身份

通过横幅字符串 0x3C043370 确认：

MAKCU 2024-2025
Designer: .ihack
www.makcu.com
Firmware version: 3.8

这是 MAKCU（makcu.com）固件 v3.8 —— 一个基于 ESP32-S3 的 USB HID 鼠标仿真/自动化设备（游戏辅助鼠标控制，含锁轴/按键捕捉等）。源码路径内嵌：main/components/parse/parse.c、main/components/Injection_Queue/Injection_Queue.c、main/components/UART/uart0.c、main/components/RGB/RGB.c。USB 栈为 CherryUSB 风格 usbd + DWC2 控制器（字符串 usbd_core、usbd_ep0、g_usbd_core[busid].usbd_ep0_mq 等）。

二、总体架构（数据流向）

NVS配置(baud_rate/screen_w=1920/screen_h=1080)
        │
命令层:  esp_console 命令 (mouse/buttons/wheel/move/click/moveto/lock_*/catch_*/mask/remap...)
        + UART 二进制协议 (uart_events: 0xA1/0xA4/0xA5/'.' 前缀分发)
        │                     │
        ▼                     ▼
状态机:  hid_dev 结构 (obj+0x210) ──► mouse_report_data (0x1224字节, hid_dev+0x2B8)
        motion_state 位于 +0x1218~0x1220
        │
        ▼
合成器:  CombinedCommitTask (0x4200EDE4, 轮询任务)
        └─► sub_42011280 (核心合成: 按键位图+XY/wheel提取+限幅)
             └─► sub_4201538C (入队+任务通知)
                  │
                  ▼
发送:    hid_data 任务 (0x420151B8)
        └─► sub_42016C70 → 直接编程 DWC2 寄存器 (DIEPCTL/DIEPTSIZ/DIEPDMA)
             └─► USB IN 端点 → 主机PC

三、合成链路关键函数

1. 报告描述符解析（parse.c）
  • sub_420133D8— 解析 HID 报告描述符：主项/全局项/局部项分别交给 sub_42012D7C / sub_420130B4 / sub_4202DF3C（条目解析器 sub_4202DE2C），建立每个接口的按键位图表（hid_dev+0x50/0x54/0x58/0x5C/0x60/0x64）

  • sub_4201326C — finalize_parse（调试串 ep->mouse_report_data->motion_state @ parse.c:0x584）：分配 0x1224 字节的 mouse_report_data，清零 motion_state，计算每接口报告字节数（hid_dev+0x76、ep+0x61）

2. 核心合成器 sub_42011280（0x42011280，最重要的函数）

接收 (obj, iface, report_ptr, size)：

  1. 校验报告长度 == hid_dev+0x76（预期报告大小）

  2. memcpy 原始报告到栈缓冲区

  3. sub_420111C8 应用按键位图；sub_4202D900 转换

  4. 从解析表提取按键/X/Y/wheel 位字段（sub_4202D888），原子累加到 hid_dev+0x2CC/0x2D0/0x2D8

  5. 按屏幕尺寸（dword_42000BA8+0xC/+0x10，来自 NVS screen_w/screen_h）限幅绝对坐标到 +0x2C2/+0x2C4

  6. sub_4202DD00 把 0x10 字节 motion 结构写入 state+0x2FC（motion_state）

  7. 触发三个监控任务（sub_42010228/sub_42010304/sub_42010420，带节流：+0x19C/0x1A4/0x2E0 存时间戳、+0x19A/0x1A2/0x2DE 存周期，按 raw/mut/off/abs/rel/act 模式打印）

  8. sub_4201538C 将合成报告入队并通知 hid_data 任务（通道号 = 接口号，xTaskNotify 位 0~5）

3. 注入队列（Injection_Queue.c）
  • sub_4200FB6C = injection_queue_init：创建互斥锁 + 0x264 字节 click_queue（611 条 × 0x1C 事件）+ ClickTask
  • sub_4200F388— 按时间戳二分插入排序入队（事件含调度时间、动作类型 1/2/3、参数）

  • sub_4200F4F0 — ClickTask：阻塞接收队列，按 按下→N次重复(带延迟)→释放 的时序注入按键状态

4. 发送链路
  • sub_420151B8— hid_data 任务：等待通知位，逐通道调用获取回调 → sub_42016C70 发送，失败走释放回调，维护每通道计数器

  • sub_42016C70]— 直接写 DWC2 USB 设备控制器 MMIO 寄存器（传输大小 0x13 位移字段 = DWC2 DIEPTSIZ 布局；0x800/0x900 偏移 = IN/OUT 端点）

  • sub_42015BEC— usbd_core 每总线传输完成轮询（事件 0=数据/2=复位，字节序转换拷贝，错误 "Request buffer too small"）

5. 低层状态 API（0x4202DB9C~0x4202DD8C，成对的 get/set）

函数

功能

状态偏移

sub_4202DB9C

按键状态查询（16键位测试）

+0x210+button*4+0xF8

sub_4202DBD4 / sub_4202DC0C

读/写 buttons命令状态(u8+u16+时间戳)

+0x199/+0x19A/+0x19C

sub_4202DC9C / sub_4202DCD4

读/写 mouse命令状态

+0x1A0/+0x1A2/+0x1A4

sub_4202DC38 / sub_4202DC70

读/写 wheel命令状态

+0x2DC/+0x2DE/+0x2E0

sub_4202DD00 / sub_4202DD8C

写/读 0x10字节 motion 结构

+0x2E8(原始) / +0x2FC(合成)
6. 控制台命令处理（0x4200DBF8~0x4200E6E8 区域）
  • [sub_4200DCD8]— buttons(raw|mut|off, 周期) 处理器

  • sub_4200DF4C— mouse(raw|mut|off, 周期) 处理器

  • sub_4200E1D0— wheel(abs|rel|act|off, 周期) 处理器

  • 命令全集（字符串表 0x3C043688~0x3C04378C）：move/wheel/left/right/middle/side1/side2/click/moveto/getpos/screen/axis/mouse/version/down/press/string/isdown/multidown/multiup/multipress/mask/remap/silent/serial/echo + lock_mx/my/ml/mr/mm/ms1/ms2(+/-) + catch_ml/mr/mm/ms1/ms2（锁轴/按键捕捉 = 游戏无后坐力类功能）

7. 初始化（app setup，sub_4200C430 @ 0x4200C430）

打印横幅 → 创建 hid_data 任务 → LedFlashTask(RGB.c) → uart_event_task/uart1_worker_task(uart0.c) → ClickTask+注入队列 → CombinedCommitTask → 载入 NVS 配置（sub_42013B54，screen_w 默认 1920、screen_h 默认 1080）

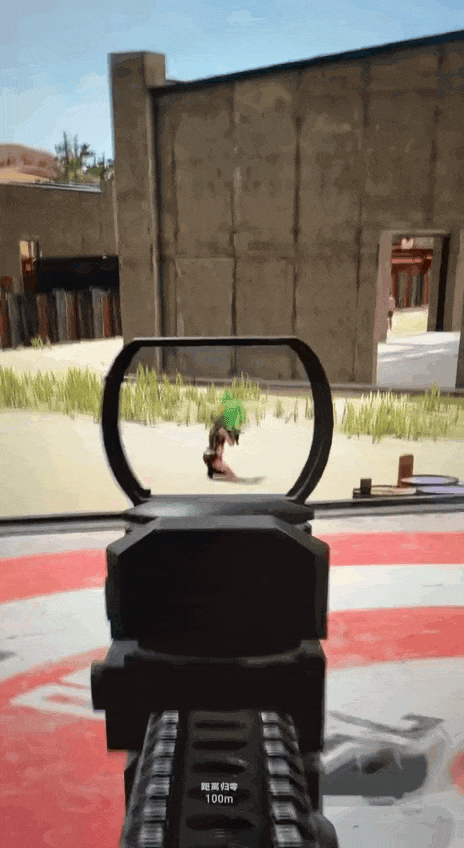

移动效果：


结语

赶在赛季结束打到了水晶段位，这游戏上了水晶挂是真TM多啊，真是应景了一段话，小透不算挂！

 归根到底，就是三个ESP32组成的一个小玩具，或许有一个3D打印的小盒子就更完美，但折腾的过程更是一种享受！
