磁传感器 采油门，ESP32 做主控， 无线调速 ，手柄上的线就这么没了。 —— 华秋开源硬件社区
做轨道赛车的玩家，大概都被一件事困扰过：手柄连着一根线，操作起来束手束脚。车开快了想换道、想紧贴弯道内沿，那根线总是在最不该出现的时候挡路。
传统轨道赛车手柄靠电位器采油门、靠线材传输信号。电位器有机械磨损，线材限制活动半径。两个老问题，玩的时间越长越明显。

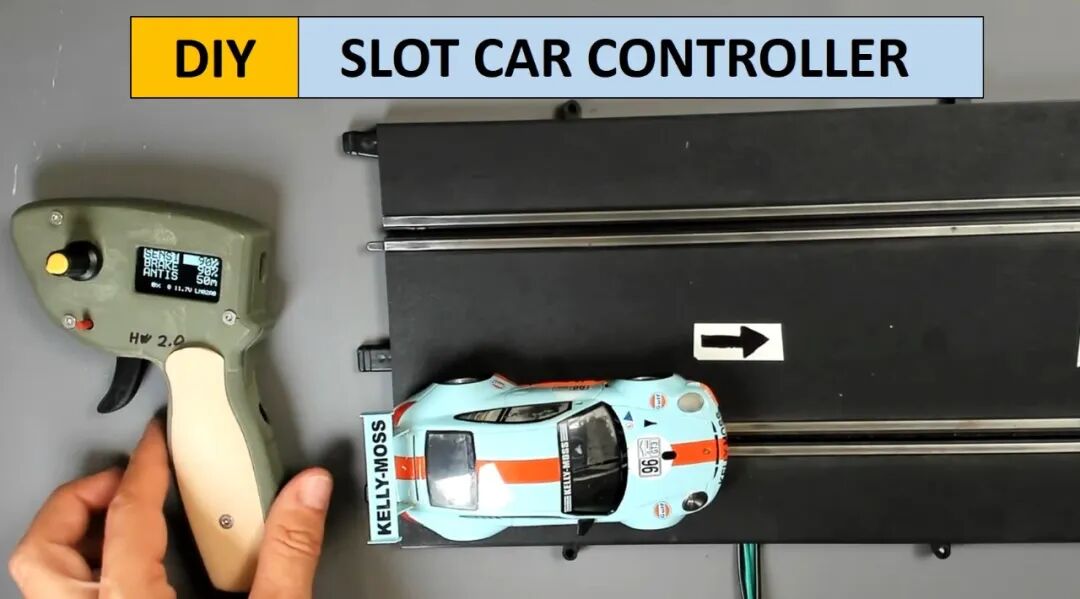

今天介绍的开源项目 ESPEED32（又名 SlotEsp32），把这两个问题一起解决了：磁传感器替代电位器采油门，ESP32做无线主控，把手柄上的那根线直接砍掉。
整套方案完全开源——PCB 原理图、Gerber 文件、固件源码、3D 外壳、BOM 清单全在仓库里。GPL-3.0协议，爱好者可以独立完成从电路板打样到外壳打印的全流程。
01 项目概述：从有线手柄到无线开源方案OVERVIEW
ESPEED32 由 MakerFabio 在 GitHub 开源发布，是一套面向轨道赛车爱好者的软硬完全开源 DIY 无线手柄控制器项目。
核心是 ESP32 微控制器，配合 TLE493D 磁传感器采集扳机油门信号，无线方式操控轨道上的赛车。
整套方案包含：
1 嵌入式固件，基于 PlatformIO 开发
2 PCB 硬件设计，Altium 源文件 + Gerber + BOM
3 3D 打印外壳结构，可直接切片打印
4 完整文档与搭建视频，辅助调试参考
「从电路板打样、外壳打印到固件烧录，爱好者可以独立完成全流程，从零自制一台完整的轨道赛车无线遥控手柄。」

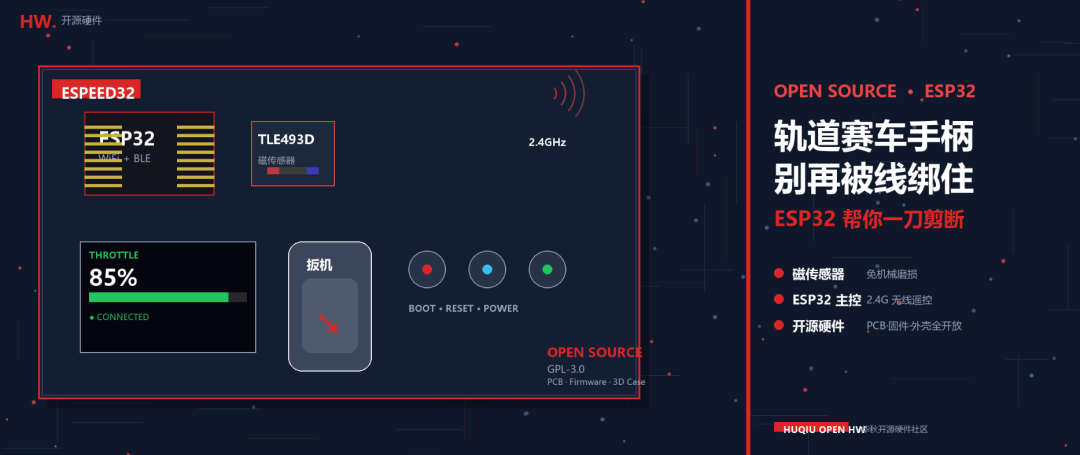

02 系统架构：手柄端加赛道接收端ARCH
整个系统分成两大部分：无线遥控手柄端 + 赛道接收控制端。
手柄端（手持遥控器）
主控芯片 ESP32，负责无线通信、逻辑运算、屏幕驱动。
油门采集用 TLE493D 磁霍尔传感器，非接触式检测扳机角度，把扳机位移转化成调速信号，没有电位器机械磨损。
人机交互：OLED 屏显示油门档位、连接状态；扳机按键作为操作输入。
机械外壳：3D 打印壳体，适配电路板、电池、扳机机构，可直接打印使用。
赛道接收端
接收手柄无线传输的调速指令，输出功率驱动轨道铜条，调节轨道赛车的供电电压，从而控制小车行驶速度。
「磁传感器替代电位器，无线替代有线——两项关键技术各自解掉一个老问题。」
！硬件注意 ：磁传感器 TLE493D-P3B6-A0 必须选用 A0 后缀版本 ，I2C 地址为 0x5D ；A1 后缀版本地址为 0x13 ，旧版 P2 硅片存在兼容性故障。采购元器件时务必核对型号与数据手册。
03 五大核心特性FEATURES
1 非接触油门采集。磁传感器检测扳机行程，无机械磨损，手柄使用寿命延长，调速手感顺滑。
2 无线遥控。依托 ESP32 无线能力，摆脱线材束缚，操作半径自由。
3 板载状态显示。OLED 屏实时反馈油门数值、连接状态，直观查看工作状态。
4 全开源可定制。硬件电路、固件代码、外壳结构全部开源，可修改外壳造型、调整调速曲线、修改通信逻辑。
5 完整可落地。从原理图、生产文件、物料清单到固件、3D 模型全套交付，普通爱好者可以复刻制作实物成品。
04 六步复刻完整流程STEPS
复刻流程分六步，从元器件采购到联调，全程仓库资料覆盖。
1 按 BOM 采购。根据物料清单采购元器件，注意核对 TLE493D 磁传感器型号（必须 A0 后缀）。
2 PCB 制版。使用仓库 Gerber 文件提交 PCB 工厂制版。
3 3D 外壳打印。打印 Mechanical 目录下的 3D 外壳零件。
4 电路板焊接装配。焊接电路板，装配 3D 打印外壳与扳机机构。
5 固件烧录。使用 PlatformIO 导入 source/ESPEED32_V2_06 源码，编译并烧录至 ESP32。
6 联调验证。完成手柄与赛道接收端配对调试，即可操控轨道赛车。
💡 仓库地址：github.com/MakerFabio/ESPEED32
05 三类典型应用场景SCENES
ESPEED32 的典型应用场景有三类：
1 轨道赛车 DIY 玩家。摆脱原厂有线手柄束缚，自定义调速曲线与油门响应。
2 电子硬件实践项目。完整嵌入式固件 + PCB + 3D 外壳链路，适合作为 ESP32 无线嵌入式学习案例。
3 创客课程。磁传感器信号采集、ESP32 无线通信、PCB 设计三件套教学素材。
对硬件工程师而言，这套方案的工程价值在于：把「无线通信 + 传感器采集 + 嵌入式控制」三个能力，用一个项目串起来，仓库里所有源码与图纸都可以直接 fork 改。
06 GPL‑3.0 协议与边界LICENSE
项目采用 GPL-3.0 开源协议。GPL 是强 copyleft协议，二次修改与分发时，衍生作品同样需要遵循该协议并开源。
这意味着：
1 学习与个人项目可直接使用，仓库资料可以自由 fork 修改。
2 商业产品集成需要特别注意：衍生作品同样需要开源，请先评估商业边界再决定是否集成进闭源产品。
3 二次分发需保留原作者版权声明与协议文本，并明确标注修改内容。
如果你打算把这套方案做成商业产品，建议先与项目作者沟通授权边界。尊重开源协议，是工程师社区的基本礼仪。
∞ 结语THE END
轨道赛车手柄上的那根线，不是必要配件，它是上个时代留下的工程妥协。
磁传感器替代电位器，无线替代有线。这两个替代背后的技术并不复杂，ESP32 + TLE493D + 3D 打印就能搞定。难的是有人愿意把整套方案完整开源，从 PCB 到固件到外壳，让爱好者能复刻、能改造、能商用评估。
如果你也在做类似的无线化改造项目，或者正在评估磁传感器替代电位器方案，欢迎在评论区告诉我们。点赞最高的选题，下一篇我们接着拆。
