零基础学ESP32：控制步进电机，让你的设备“动”起来！

作者
前面我们学了点亮LED、显示文字、展示图片——这些都是让设备“表达”。但硬件开发的魅力不止于此，真正的乐趣在于让设备“动”起来。

今天这节课，我们就来学习如何用ESP32控制步进电机。步进电机最大的特点就是能够精确控制旋转角度——你想让它转多少度，它就转多少度，误差极小。

智能窗帘、3D打印机、机器人关节、自动门锁……这些设备背后，都有步进电机在默默工作。学会了这节课，你就掌握了“精确控制运动”的核心技能。

第一步：找到课程，看看成品效果

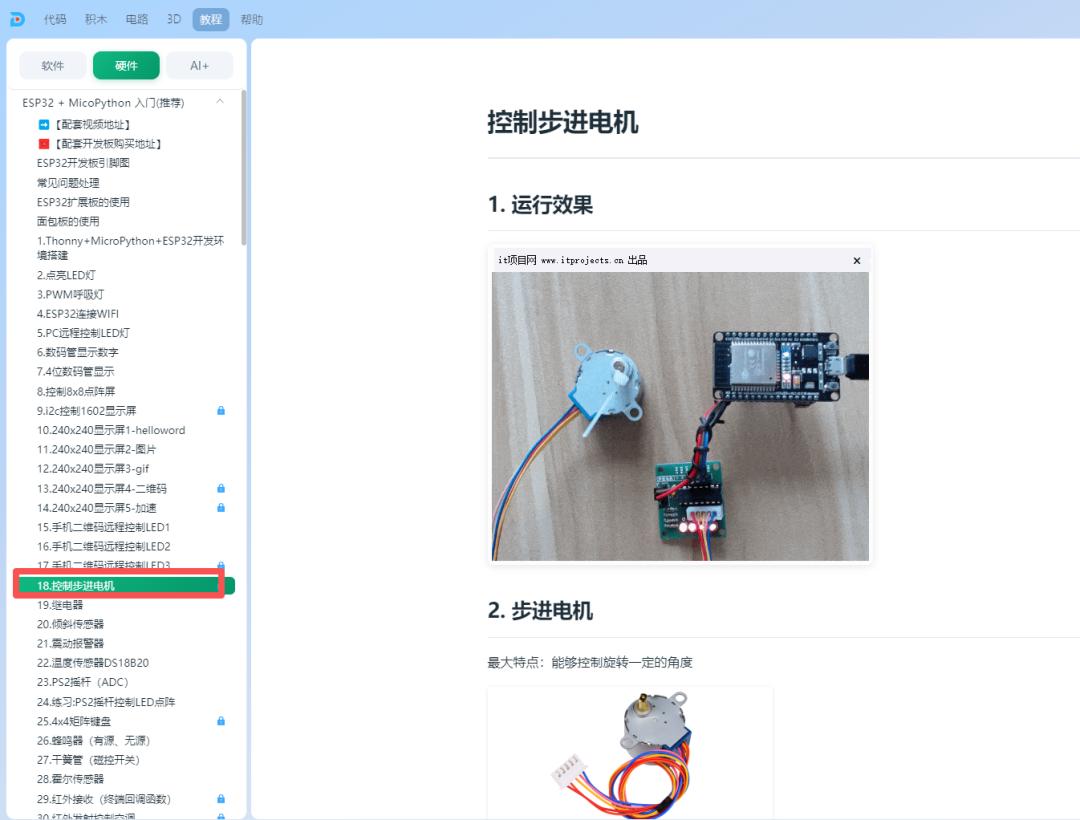

打开逗脑IDE，点击顶部“教程”，在“硬件” → “ESP32 + MicroPython”分类下，找到控制步进电机。

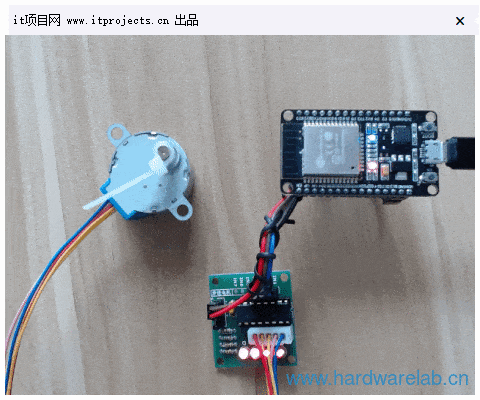

打开课件，你会看到本节课的最终效果——步进电机在ESP32的控制下，一圈一圈平稳地旋转，精准而有力。

第二步：什么是步进电机？

步进电机是一种将电脉冲信号转换为角位移的执行元件。简单来说：

给它一个脉冲，它就转一个固定的角度。 脉冲越多，转得越多；脉冲频率越快，转得越快。

步进电机最大的优势：

✅精确控制角度：没有累积误差，说转多少就转多少

✅容易控制：只需要按顺序给四相线圈通电就行

✅自锁能力：不通电时也能保持当前位置

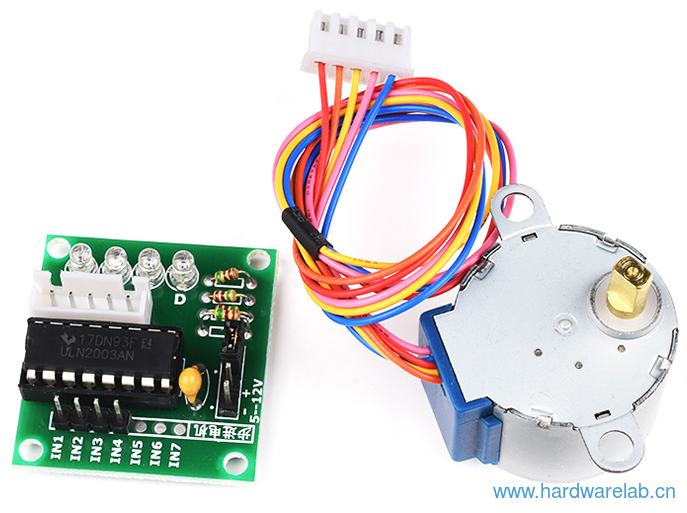

本节课用的是五线四相步进电机，配套ULN2003驱动板。驱动板的作用是放大ESP32引脚输出的信号，因为ESP32的GPIO引脚无法直接驱动电机。

第三步：步进电机的工作原理（简单理解）

步进电机内部有4个定子线圈（A、B、C、D四相），转子上有磁铁。通过按特定顺序给线圈通电，就能产生旋转磁场，吸引转子一步步转动。

三种工作模式：

模式
通电方式
特点

单拍模式
A→B→C→D→A…
每次只通一相，功耗小，力矩较小

双拍模式
AB→BC→CD→DA→AB…
每次通两相，力矩大，功耗较大

单双拍模式（八拍）
A→AB→B→BC→C→CD→D→DA→A…
精度最高，步距角减半
本节课我们使用的是单拍模式——A→B→C→D依次通电，电机就会持续旋转。

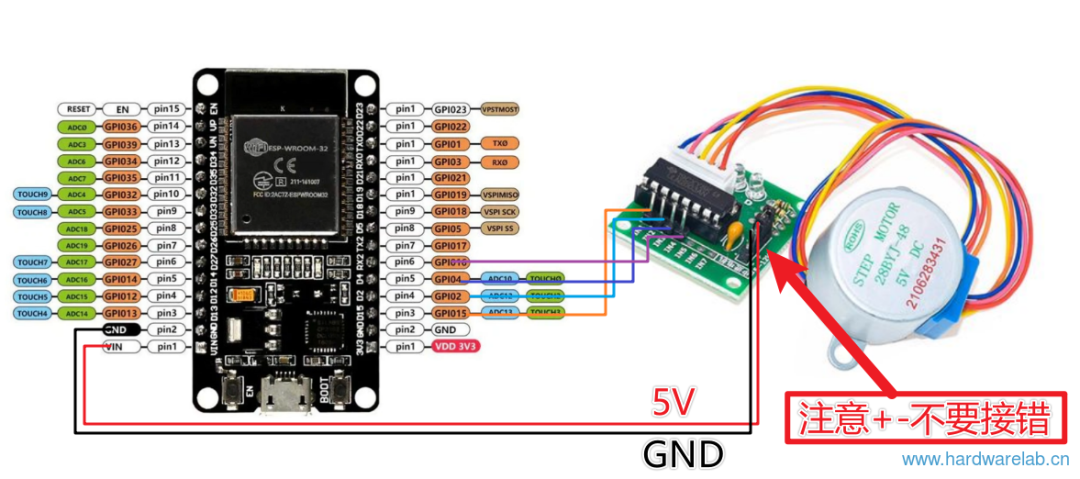

第四步：动手接线——四根线搞定

接线依然很简单。ULN2003驱动板和ESP32之间的连接只需要4根信号线 + 2根电源线：

驱动板引脚
连接ESP32引脚
说明

IN1

GPIO15
控制A相

IN2

GPIO2
控制B相

IN3

GPIO4
控制C相

IN4

GPIO16
控制D相

VCC

5V
驱动板电源（电机供电）

GND

GND
公共地

💡 小提示： 驱动板的VCC一定要接5V，不能接3.3V，否则电机没有足够的动力旋转。

第五步：理解代码逻辑——按顺序通电

硬件连接好了，来看看控制代码。代码的逻辑非常简单：

四个引脚按顺序依次输出高电平，中间加一点延时，循环往复。

from machine import Pinimport time# 定义四个相位引脚a = Pin(15, Pin.OUT)b = Pin(2, Pin.OUT)c = Pin(4, Pin.OUT)d = Pin(16, Pin.OUT)# 初始状态：全部断电a.value(0)b.value(0)c.value(0)d.value(0)delay_time_ms = 2  # 每步延时2毫秒，控制转速while True:    # 第一步：A相通电    a.value(1)    b.value(0)    c.value(0)    d.value(0)    time.sleep_ms(delay_time_ms)    # 第二步：B相通电    a.value(0)    b.value(1)    c.value(0)    d.value(0)    time.sleep_ms(delay_time_ms)    # 第三步：C相通电    a.value(0)    b.value(0)    c.value(1)    d.value(0)    time.sleep_ms(delay_time_ms)    # 第四步：D相通电    a.value(0)    b.value(0)    c.value(0)    d.value(1)    time.sleep_ms(delay_time_ms)    # 然后回到第一步，循环
代码逻辑图解：

步骤
A相(15)
B相(2)
C相(4)
D相(16)
电机动作
1

1
0
0
0
转子被A吸引
2
0

1
0
0
转子被B吸引 → 转一步
3
0
0

1
0
转子被C吸引 → 转一步
4
0
0
0

1
转子被D吸引 → 转一步
四个步骤循环一次，电机就转过一个完整的步距角。循环越快，电机转得越快；delay_time_ms 越小，转速越快。

第六步：一键打开代码，保存运行

找到课件中的示例代码块，点击“打开”按钮，代码自动加载到编辑器中。

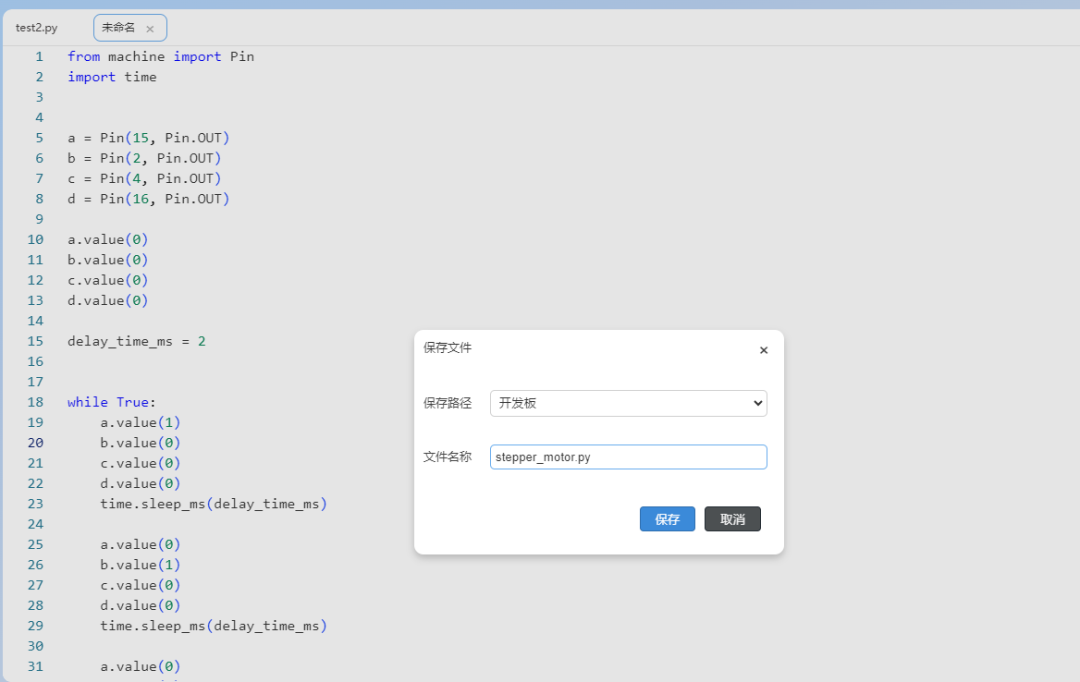

按 Ctrl + S 保存，选择ESP32开发板设备，给文件命名（比如stepper_motor.py），点击保存。

保存成功后，点击运行按钮。

注意看——步进电机开始平稳地旋转起来！一圈、两圈、三圈……只要程序在运行，它就会一直转下去。

调整转速：改一个数字就行

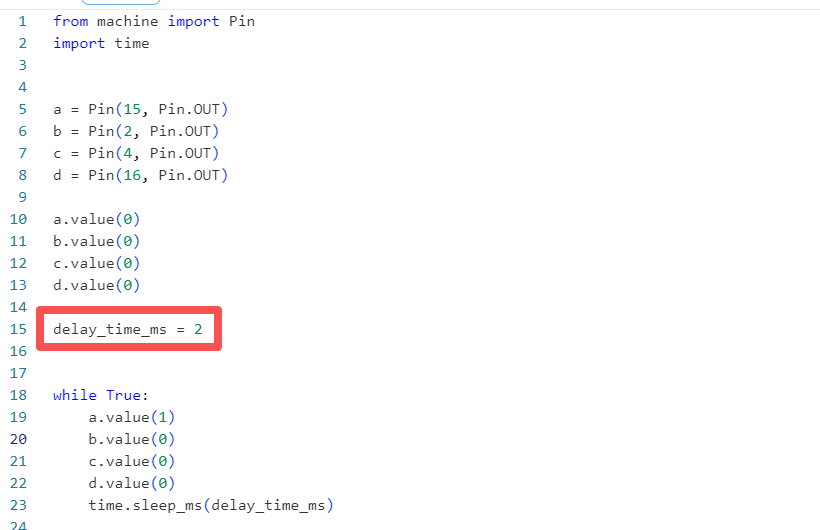

想让电机转得快一点还是慢一点？只需要修改一个变量：

delay_time_ms = 2   # 数值越小，转得越快；数值越大，转得越慢
试试改成 delay_time_ms = 10，电机会明显变慢；改成 delay_time_ms = 1，电机会飞快旋转。

这就是步进电机控制的精髓——通过调整脉冲频率来控制转速。

步进电机能做什么？

步进电机的精确控制能力，让它成为许多设备的关键部件：

应用场景
为什么用步进电机

3D打印机
精确控制喷头XYZ三轴移动

智能窗帘
控制窗帘开合角度

机器人关节
精确控制每个关节的角度

云台/摄像头
控制镜头平稳旋转

自动门锁
控制锁芯旋转角度

数控机床
精确控制刀具位置
学会了步进电机控制，你就能做出这些真正“有用”的项目。

全程回顾

步骤
操作
效果

找到课程
教程→硬件→ESP32+MicroPython→控制步进电机
了解步进电机原理和效果

认识硬件
了解步进电机 + ULN2003驱动板
知道哪个是电机、哪个是驱动

动手接线
IN1→GPIO15, IN2→GPIO2, IN3→GPIO4, IN4→GPIO16
硬件准备就绪

打开代码
点击“打开”按钮
完整代码进入编辑器

保存运行
Ctrl+S → 选择ESP32 → 运行
步进电机开始旋转！

调整转速
修改delay_time_ms值
电机转得快一点或慢一点
如果你对本节课感兴趣，去官网（www.dounao.cn）下载逗脑IDE，准备好ESP32和步进电机，跟着课件走一遍。

有任何问题或建议，欢迎在评论区留言告诉我们。
