ESP32玩转光立方，这库能让你直接起飞！地表最强DMA驱动HUB75点阵屏

作者



嘿，兄弟们！玩电子的，谁心里没个光污染的梦？从最早焊个流水灯，到后来玩WS2812B光带，总觉得不过瘾。直到我发现了HUB75这种大尺寸的RGB点阵屏，我寻思着，这下总能搞个大的了吧？结果呢？天真了！

我一开始用那些普通的库，你懂的，点个灯、显示个字还行。想跑个动画、放个视频片段？那画面，卡得跟PPT似的，CPU占用率直接干到100%，ESP32烫得能煎鸡蛋。更别提那烦人的屏幕闪烁，看得眼睛都快瞎了。我当时就在想，难道是ESP32不行？难道我的赛博朋克梦就要这么碎了？

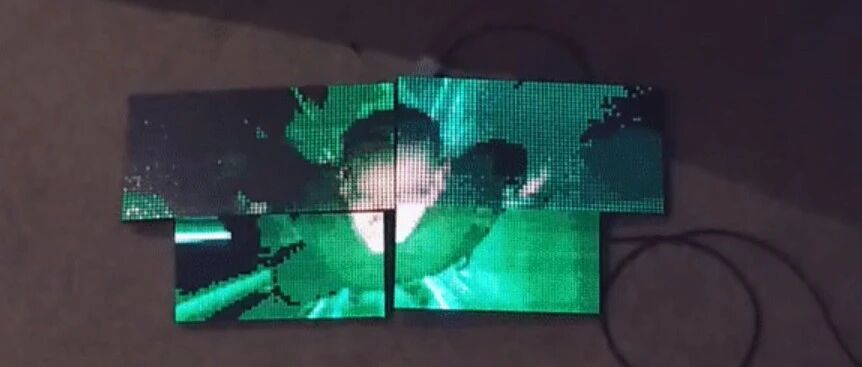

直到我遇到了它——ESP32-HUB75-MatrixPanel-DMA。


这玩意儿到底牛在哪？为啥是“神库”？

说白了，就一个核心技术：DMA。

啥是DMA？全称“Direct Memory Access”，直接内存访问。我给你打个比方：

  • • 普通方式：CPU就像个忙得团团转的服务员。屏幕需要新画面了，CPU就得亲自跑到内存（仓库）里，一个像素一个像素地把数据取出来，再一个一个地送到屏幕（餐桌）上。这一来一回，CPU啥也别干了，光伺候屏幕了，能不卡吗？

  • • DMA方式：这就不一样了！CPU变成了老板，它只需要告诉DMA控制器（一个专业的传菜员）：“喂，把仓库里这片儿的数据，给我直接送到那张餐桌上，送完了告诉我一声。” 然后CPU就甩手当掌柜，去处理别的事了，比如跑你的主程序、联网、算算法。那个叫DMA的传菜员，会自己开一条专用通道，吭哧吭哧地把数据搬过去，效率极高，还不占用CPU。

所以，用了这个库，你的ESP32就解放了！CPU占用率低到你偷笑，屏幕刷新率高到丝滑，什么动画、渐变、特效，随便整！而且，它还支持Adafruit GFX接口，意味着你网上能找到的大部分图形代码，稍微改改就能用，简直不要太爽。

天下没有免费的午餐，它的“代价”是啥？

这库这么牛，是不是没缺点？也不是。它的代价，或者说它吃的是什么？——内存（SRAM）。

DMA要快，就得有个足够大的“中转仓库”，也就是DMA缓冲区。这个缓冲区必须放在ESP32内部那点金贵的SRAM里。你的屏幕越大、颜色深度越高，这个缓冲区就要越大。

很多新手有个误区，以为自己买的ESP32带了4MB或8MB的PSRAM（外部RAM），就能为所欲为。错！大错特错！对于大部分ESP32型号（比如最经典的ESP32-WROOM-32），DMA根本用不了你外挂的PSRAM，只能用内部SRAM！所以，你的项目能驱动多大的屏幕，基本就看你代码优化后还剩多少内部SRAM了。

当然，也有例外，看下面这个表，我给你总结了一下：

ESP32 型号

DMA能用的内存

人话解读
经典款 ESP32

只能用内部SRAM

别指望外挂的PSRAM，省着点用内部SRAM才是王道。
ESP32-S2

只能用内部SRAM

和经典款一样，是个“内部SRAM”的死忠粉。
ESP32-S3 (带Octal PSRAM) 可以用PSRAM！

亲儿子待遇！S3配上八线PSRAM，可以直接把DMA缓冲区扔到PSRAM里，理论上能带超大屏。但注意，速度会比用内部SRAM慢一点，可能会限制刷新率。
ESP32-C3/C6 等RISC-V系列 不支持！

这些型号没有DMA需要的那个硬件（LCD控制器），所以这个库跟它们无缘，别买错了。

开干！手把手带你点亮第一块屏

光说不练假把式。咱这就来上手。

第一步：接线，别偷懒！

这是劝退最多人的一步，但也是最基础的一步。HUB75接口线多，但有规律。你只需要按照库里给的默认引脚定义接就行。我强烈建议你，买个转接板！ 像Brian Lough、Charles Hallard他们都设计了现成的转接板，ESP32开发板插上去，再用排线连到屏幕上，完美！省时省力还不容易出错。

千万记住，一定要把屏幕的GND（地线）和ESP32的GND连在一起！ 别问我怎么知道的，问就是当年烧过板子，屏幕上全是“雪花”……

第二步：跑个最简单的测试代码

装好库（记得先装依赖Adafruit_GFX），直接上最简单的代码。下面这段，就是在屏幕左上角点亮一个白点。如果这个能成功，你就已经入门了80%。

#include <ESP32-HUB75-MatrixPanel-I2S-DMA.h>

// --- 默认引脚配置，如果你用的转接板或者自己飞线，就按这个来 ---
#define R1_PIN 25
#define G1_PIN 26
#define B1_PIN 27
#define R2_PIN 14
#define G2_PIN 12
#define B2_PIN 13
#define A_PIN 23
#define B_PIN 19
#define C_PIN 5
#define D_PIN 17
#define E_PIN 18  // 驱动64x64或1/32扫的屏才需要，没有就填-1
#define LAT_PIN 4
#define OE_PIN 15
#define CLK_PIN 16

// --- 你的屏幕参数 ---
HUB75_I2S_CFG mxconfig(
  64, // 屏幕宽度
  32, // 屏幕高度
  1   // 串联的屏幕数量
);

MatrixPanel_I2S_DMA *dma_display = nullptr;

void setup() {
  dma_display = newMatrixPanel_I2S_DMA(mxconfig);
  dma_display->begin(); // 初始化！必须要有！
  dma_display->setBrightness8(90); // 设置亮度 (0-255)，别太高，晃眼
  dma_display->clearScreen(); // 清个屏，好习惯

// 在左上角(0,0)画一个白色的点
  dma_display->drawPixel(0, 0, dma_display->color565(255, 255, 255));
}

void loop() {
// 没事干，先空着
}

把这段代码烧进去，如果你的屏幕左上角亮了一个小白点，恭喜你！你已经打开了新世界的大门！

老鸟的忠告：电源！电源！还是TMD电源！

最后，也是最重要的，我要用加粗、加大、加感叹号的方式提醒你：电源！

这些LED点阵屏是电老虎！一块64×32的屏，全白最高亮度时，电流能轻松干到3A、4A。你用USB那点5V 1A的供电？开玩笑呢！

电源功率不足，或者线材太细，你会遇到各种玄学问题：屏幕莫名其妙闪烁、颜色发白、高亮时ESP32直接重启……这些锅，99%都是电源的。

我的建议：

  1. 1. 买个足功率的5V电源。比如5V 10A的开关电源，有备无患。

  2. 2. 给屏幕单独供电，不要从ESP32的5V口取电。

  3. 3. 在每个屏幕的电源输入端，并联一个大电容，比如1000uF或2200uF的电解电容。这玩意儿是“水塘”，能有效抑制电流突变带来的电压不稳，专治各种闪烁和“鬼影”。

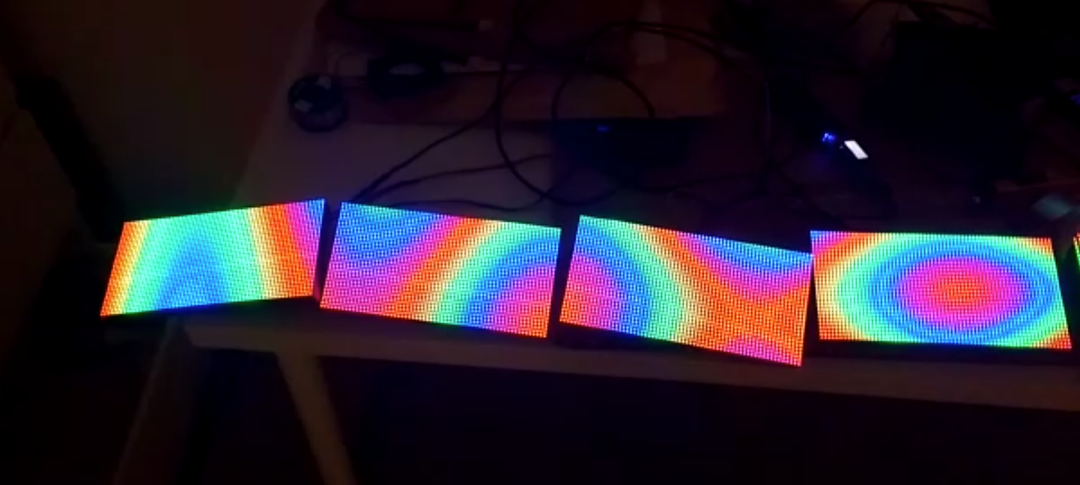

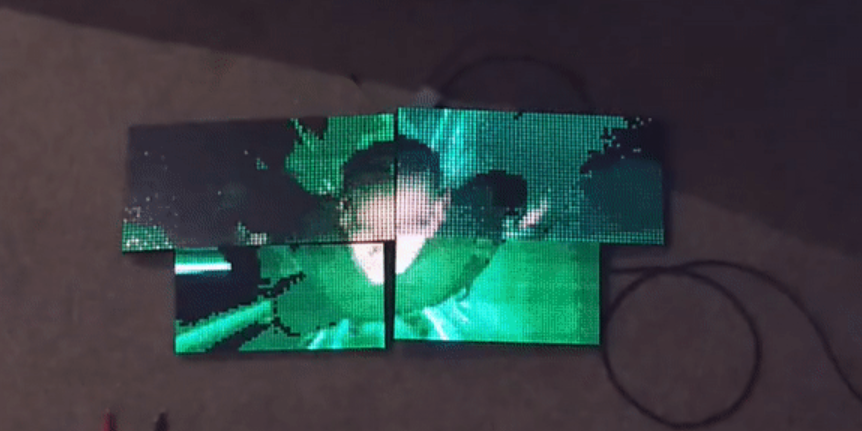

好了，干货就到这。这个库的功能远不止这些，什么多屏串联、虚拟大屏、解决鬼影的setLatBlanking参数……官方文档里写得都很清楚。但只要你掌握了上面这些核心要点，基本上就没什么能难住你了。

别再让你的ESP32吃灰了，也别再对着闪烁的破画面唉声叹气了。搞块屏，用上这个DMA神库，去创造属于你自己的、酷炫到没朋友的赛博朋克作品吧！

项目地址：https://github.com/mrfaptastic/ESP32-HUB75-MatrixPanel-DMA
