这套方案到底解决了我们哪些工程痛点？
先聊最实在的落地优势，每一条都是现场施工踩坑总结：
✅ 无损施工，零布线改造仅并联原有 2 根对讲总线，不用拆室内分机、不用更换门口主机，墙面、弱电箱无需开槽，施工效率直接翻倍，业主零抵触。
✅ 总线自供电，省去电源适配器主控采用 Seeed XIAO-ESP32-C3，直接从 Simplebus2 总线取电，不用额外 220V 转 DC 供电模块，弱电箱整洁，少一半接线故障点。
✅ 软硬件双重滤波，长线缆稳定不翻车自研信号调理 PCB 板，运放增益、检测阈值软件可调，20 米标准线、百米长线都能适配，彻底解决门铃漏响、误报难题。✅ 全链路开源，自由二次开发原理图、BOM、3D 外壳、PlatformIO 固件无加密，商用批量打板、自定义拓展功能完全可行，遵循 GPL-3.0 开源协议。
✅ 原生适配 Home Assistant，零配置接入自带 MQTT 自动发现报文，设备上电联网后，HA 自动生成门铃传感器、开门按键、自动开锁开关，不用手写一行 yaml。
硬件拆解：弱电工程师现场调试重点
整套硬件分三大块，结构极简：
-

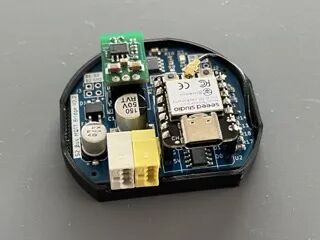

ESP32-C3 主控核心
仅支持 2.4GHz WiFi，工程部署一定要提醒客户避开纯 5G 路由；体积小巧，配合 3D 打印外壳可卡扣 DIN 导轨，直接卡在弱电箱导轨上。
-
自研信号调理板
这是区别于网上自制简易 ESP 方案的关键：板载隔离保护、可调增益运放、电压比较电路。
-
DIP 拨码开关快速设置住户分机地址，多户并联互不干扰； -
J3 预留调试排针，现场拿示波器测总线波形，快速排查信号衰减； -
J2 拓展 IO 预留，可外接门磁、声光报警器，按需拓展功能。
现场实测参数：常规 20 米入户总线，增益 Gain=20，检测阈值 600mV；线缆越长，同步上调增益、阈值即可，Web 页面可视化修改，不用重新烧录固件。

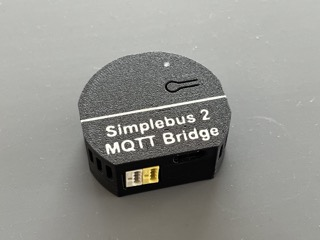

- 配套 3D 打印外壳
开源模型直接打印，卡扣式安装，不用螺丝固定，批量改造不用定制钣金外壳，成本大幅压缩。
软件全流程：配网、MQTT 交互、OTA 升级实操
1. 新手两种使用方式，不用搭建复杂编译环境
-
快速上手：下载仓库预编译 .bin固件，USB-C 直插烧录，开箱即用； -
深度开发：PlatformIO 拉取源码，自由修改 MQTT 主题、自动化逻辑、告警规则。
2. 首次配网超简单，手机就能完成
设备上电自动弹出 WiFi 热点Simplebus2-Bridge，手机连接热点后打开浏览器，内置可视化网页配置页：WiFi 账号密码、MQTT 服务器地址、总线增益、自动开门延时全部可视化填写，参数断电永久保存，不用反复调试。
3. MQTT 双向报文，对接任何 IoT 平台
不用逆向 Simplebus2 底层协议，直接调用标准化 Topic，下面分上报、控制两类整理工程高频使用指令：
设备上报（网桥→MQTT 服务器）
SimpleBus/loorbell：单元大门门铃触发，HA 推送手机通知；SimpleBus/entrydoor：室内分机呼叫，区分大门 / 家门两种来访提醒；SimpleBus/RingToOpenStatus：自动开门功能开关状态；SimpleBus/heartbeat：5 分钟一次心跳，做设备离线故障告警；
下发控制指令（服务器→网桥）
SimpleBus/OpenDoor：下发 ON，远程一键开门；SimpleBus/RingToOpen：开关访客自动开锁；SetGain/SetThreshold：远程修改总线信号参数，不用跑现场；SimpleBus/Restart：MQTT 远程重启设备，弱电箱不用开箱。
4. OTA 在线升级，注意 v2.0.0 版本大坑
网页端直接上传固件包远程升级，但 v2.0.0 重构了 EEPROM 存储，跨大版本升级会清空全部配置，升级完成后务必重新填写 MQTT、总线参数，现场施工记得提前告知业主。
适用场景 & 避坑指南
✅ 适配项目
所有搭载 Comelit Simplebus2 两线总线对讲的存量公寓、老旧小区、公寓楼智能化改造；个人智能家居 DIY、弱电工程批量落地。
⚠️ 现场改造必看限制 & 踩坑点
-
WiFi 仅支持 2.4GHz，弱电箱距离路由器过远需加装中继； -
总线线缆长度直接影响信号质量，长线缆务必调整增益、阈值； -
设备依赖 Simplebus2 总线供电，无法脱离对讲线路单独工作； -
商用批量生产、二次分发需遵守 GPL-3.0 开源协议。

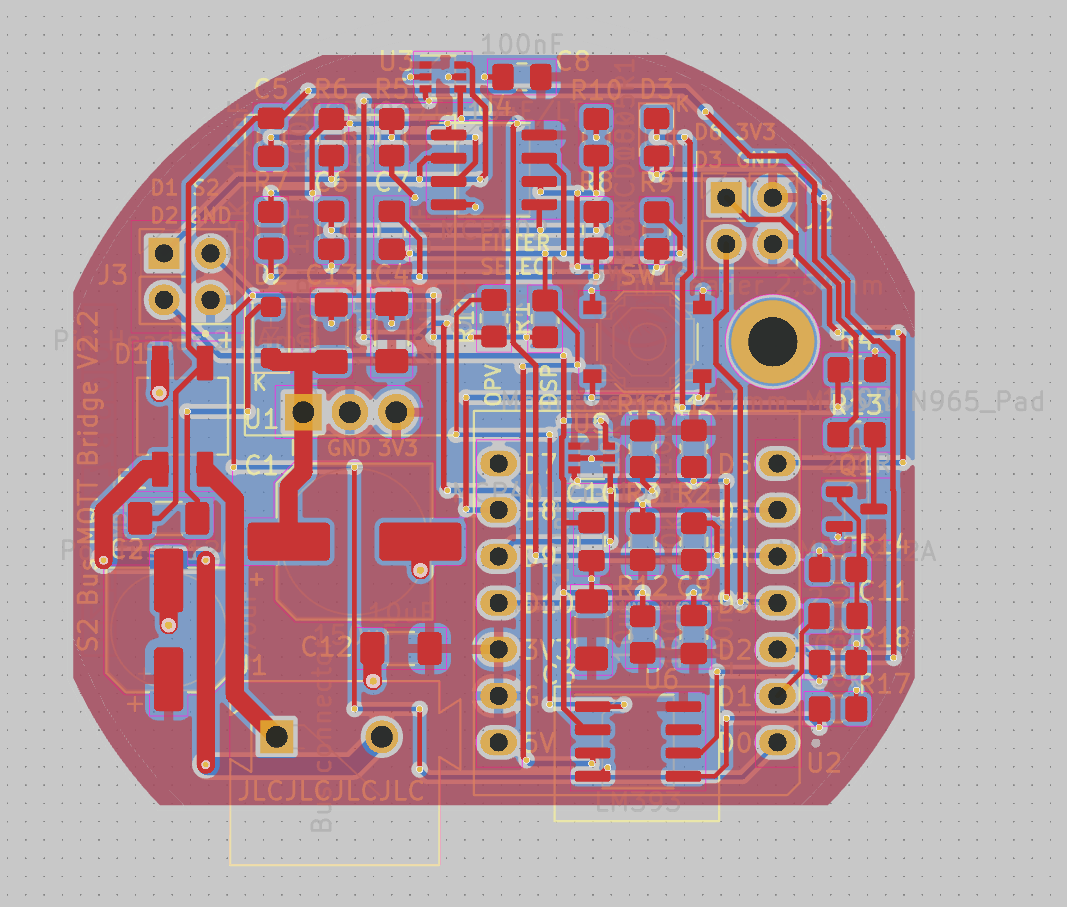

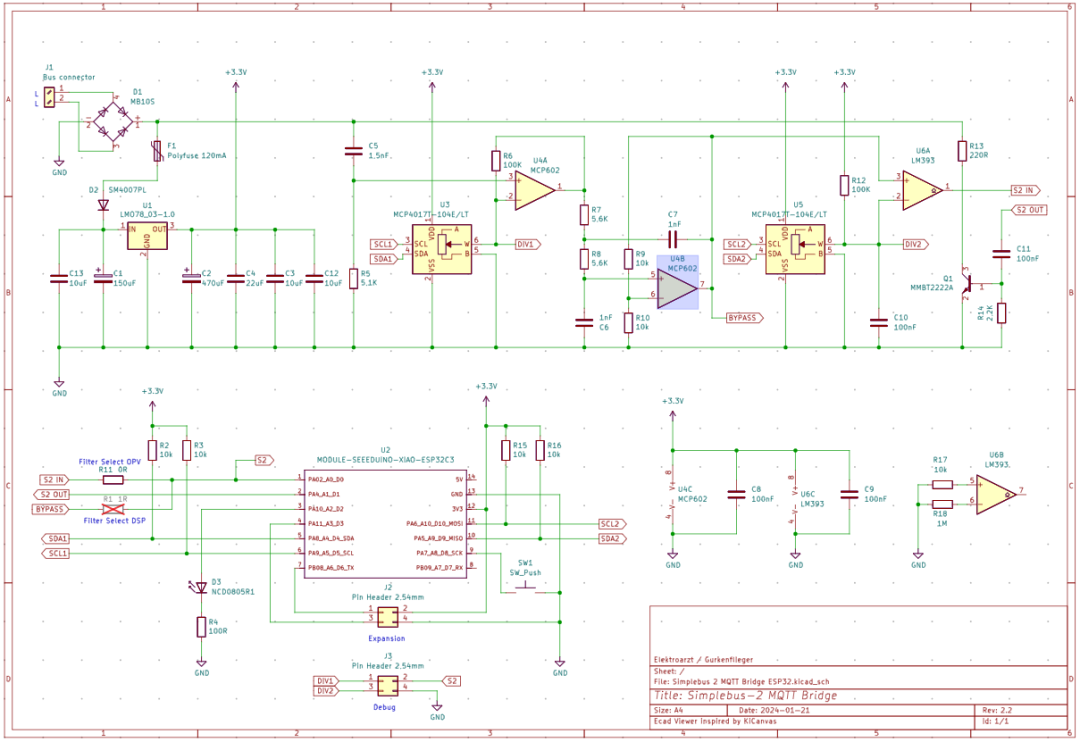

PCB&原理图
项目地址：https://p.eda.cn/d-1402571134880186368
硬件工程、3D 模型、固件全部免费开放，感兴趣的工程师可直接下载打样、二次开发。
写到最后
这套无损改造方案完美解决老旧楼宇对讲智能化的行业痛点，不管是接单做工程，还是自己折腾全屋智能都值得收藏。
