首发！国产“强芯”组合：ESP32-S3 + LHA7220 多功能传感器实验主板

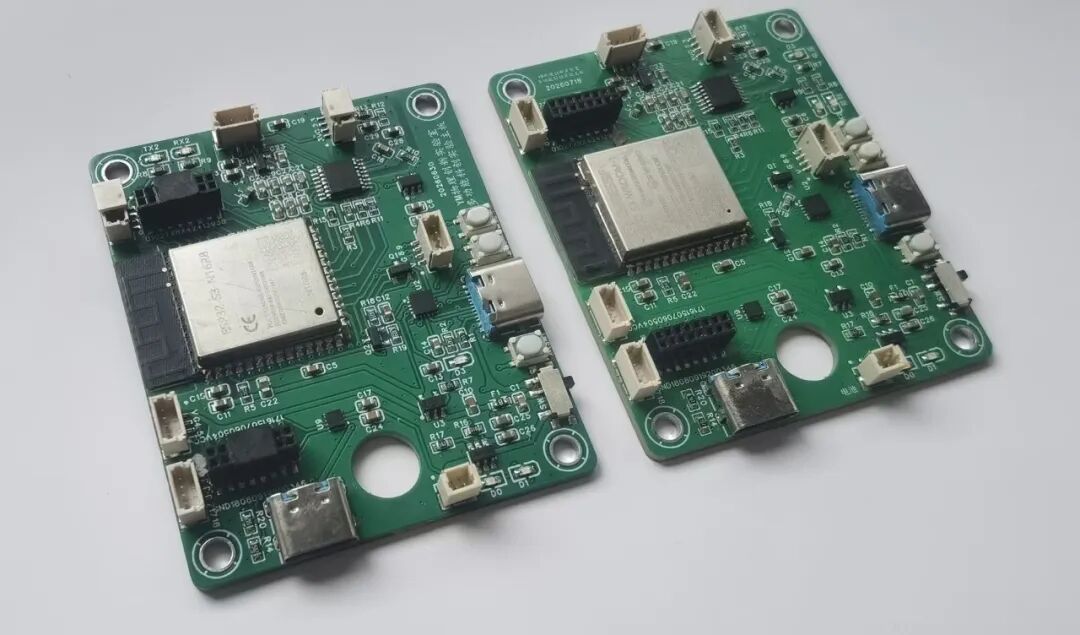

在嵌入式开发与物理实验教学创新日益深入的今天，我们要向大家介绍一款我们设计的极具潜力的“国产组合”——基于乐鑫ESP32-S3与领慧立芯LHA7220的高精度传感器实验主板。
一、为什么需要这样一块主板？
高中物理数字化实验（DIS）的推广，长期面临一个现实困境：商用DIS实验系统价格动辄数千至上万元，许多基层学校难以普及；而传统面包板方案连线复杂、接触不良，稳定性难以保证。有没有一种方案——既成本可控，又性能可靠，还能一板多用？
基于此需求，我们设计并制作了这款主板。它的核心思路很简单：ESP32-S3负责“算”与“传”，LHA7220负责“感”与“测”——两者通过SPI接口协同工作，构成一套完整的数字化实验数据采集系统。
二、核心“大脑”：乐鑫 ESP32-S3
主板的核心主控采用了乐鑫科技的旗舰级AIoT芯片——ESP32-S3。这是一款低功耗的MCU系统级芯片（SoC），支持2.4 GHz Wi-Fi和低功耗蓝牙（Bluetooth LE）无线通信。
强劲的计算性能：ESP32-S3搭载了Xtensa 32位LX7双核处理器，主频高达240 MHz。在双核模式下，CoreMark得分高达1181.60，性能表现优异。内置512 KB SRAM（TCM）和384 KB ROM，为数据的快速存储与读取提供了充足空间。芯片还拥有45个可编程GPIO管脚和丰富的通信接口，支持SPI、I2C、UART、USB OTG等多种外设连接。
AI加速能力：ESP32-S3还增加了用于加速神经网络计算和信号处理等工作的向量指令，为AI推理任务提供硬件加速能力，可完美支持TensorFlow Lite for Microcontrollers等主流边缘AI框架——当然，在物理实验场景中，这些算力主要用于高效的数据采集与实时处理。
无线连接与安全特性：芯片集成了2.4 GHz Wi-Fi（支持802.11b/g/n协议，20MHz和40MHz频宽）和Bluetooth 5（LE）。通过Coded PHY与广播扩展，可实现远距离通信。在安全方面，ESP32-S3支持基于AES-XTS算法的flash加密、基于RSA算法的安全启动、数字签名和HMAC，确保数据安全。
有了ESP32-S3这颗强大的“大脑”，主板不仅能高效处理实验数据，还能通过Wi-Fi/蓝牙将数据实时传输到手机或电脑端，实现无线DIS实验。
三、精密“感官”：领慧立芯 LHA7220(感谢领慧立芯提供测试芯片)
如果说ESP32-S3是大脑，那么领慧立芯的LHA7220就是主板最敏锐的“感官”。
LHA7220是一款国产精密24位ΔΣ模数转换器（ADC），于2026年初发布。它将传感器前端必需的众多功能高度集成在一颗芯片内：PGA、2.048V基准、时钟、双路匹配IDAC、温度传感器、低边电源开关等——目标是少外设、少BOM、低功耗。
24位高精度：LHA7220提供24位分辨率，有效分辨率高达22位。在1倍增益下，输入均方根噪声低至7μVrms。积分非线性（INL）低至1ppm/FSR，增益温漂仅0.6ppm/°C——这意味着即使在教室温度变化的环境中，也能获得高度一致的测量结果。
灵活的信号调理：多路复用器（MUX）支持2个差分输入或4个单端输入；可编程增益放大器（PGA）增益1至128倍可调，能放大传感器输出的微弱信号；双路匹配电流源（IDAC）可编程输出10μA至1.5mA，可直接为电阻式传感器（如RTD、热敏电阻）提供激励；高精度内部基准为2.048V，温漂典型值仅4 ppm/°C；集成温度传感器精度达0.5°C。
低功耗设计：在占空比模式下并开启PGA，功耗低至128µA；正常模式下开启PGA也仅200µA——非常适合便携式、电池供电的实验场景。
可靠的通信与抗干扰：LHA7220采用与SPI兼容接口（模式1），最大频率15MHz，支持CRC校验，确保数据传输的可靠性。针对噪声环境中的工业应用，当采样频率为20SPS时，数字滤波器可同时提供50Hz和60Hz工频抑制——这意味着即使在教室的电磁环境中，也能获得稳定、可靠的实验数据。

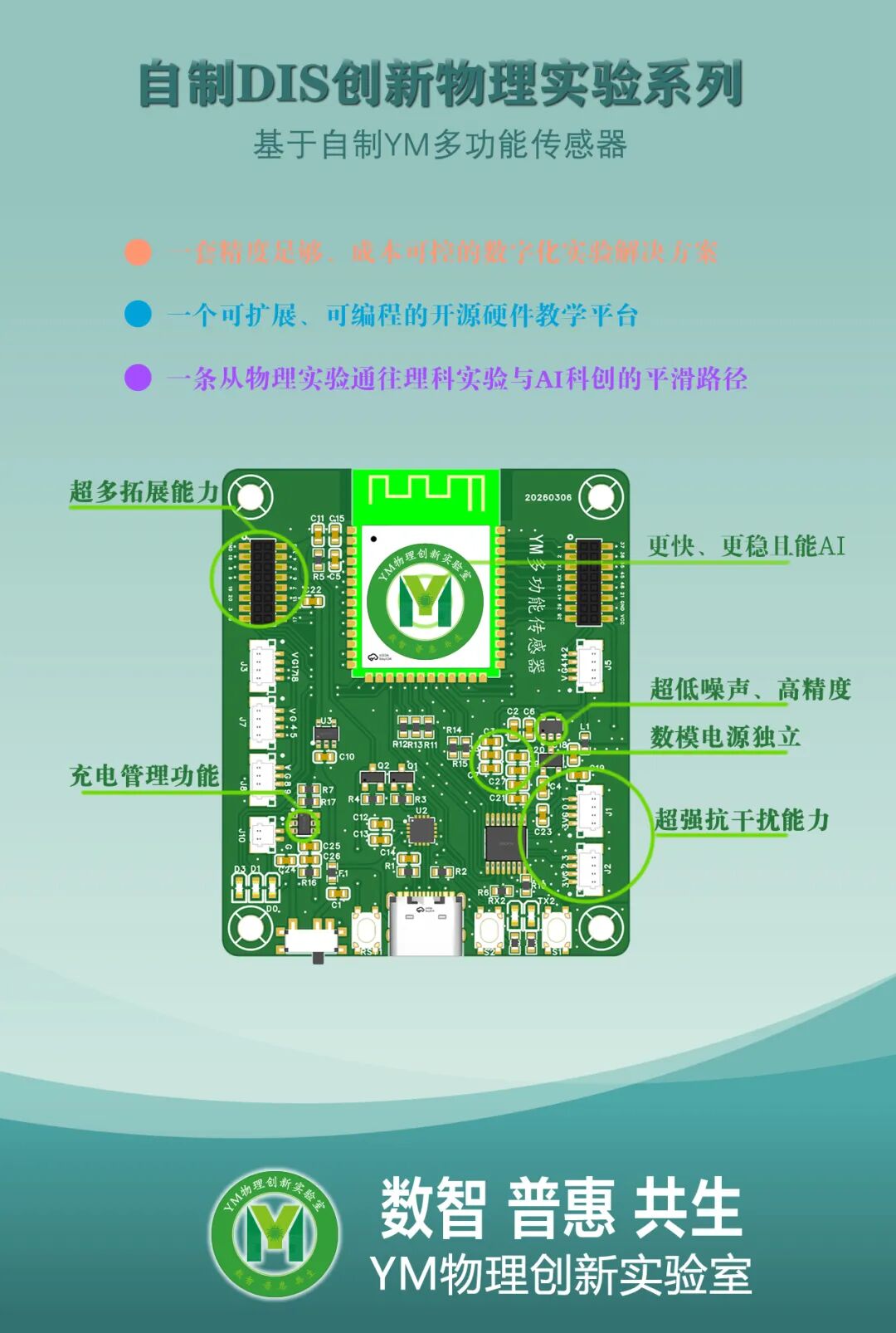

四、一板多用：可适配全系列物理传感器
物理实验中的各种传感器，多数是先将物理量转换为电学量，再通过对电学量的测量来实现。ESP32虽然自带12位ADC，但精度和分辨率有限，难以满足物理实验对微弱信号（如力传感器输出的几毫伏电压）的测量需求。LHA7220的加入，从根本上解决了这一瓶颈。
其高精度、可编程增益（1至128倍）、多通道输入等特性，使得一块主板即可适配多种不同类型的传感器：
力传感器：通过电桥式压力传感器接入差分输入，PGA放大微弱信号，可用于牛顿第二定律、胡克定律、摩擦力探究等实验。
电流传感器：通过采样电阻将电流转换为电压信号，单端输入测量，可用于欧姆定律、电阻测量、电磁感应等实验。
电压传感器：电阻分压后单端输入直接测量，可用于电容充放电、电动势测量等实验。
磁感应传感器：霍尔元件输出电压经PGA放大后测量，可用于磁感应强度探究实验。
温度传感器：热敏电阻或RTD接入IDAC激励加差分测量，可用于热力学定律验证实验。
压强传感器：电桥式压力传感器接入差分输入，可用于气体实验定律、浮力探究等实验。
五、开发资源与上手体验
对于开发者而言，上手这款主板非常便捷：
成熟的开发框架：可以选择Arduino IDE或乐鑫官方的ESP-IDF进行开发，我们目前采用Micropython代码。社区生态繁荣，有大量现成的库和例程可供参考。
通信驱动：LHA7220采用标准SPI接口。开发者只需编写简单的SPI读写程序，即可配置LHA7220并读取高精度数据。
六、结语
一块主板，多类传感器，无限可能的物理实验创新。ESP32-S3与LHA7220这对国产“双芯”组合，以高性能、低成本的方案，为高中物理DIS实验的普及与创新提供了坚实的技术底座。ESP32-S3负责“算”与“传”——强劲的双核处理器、Wi-Fi/蓝牙无线通信、丰富的接口资源；LHA7220负责“感”与“测”——24位高精度ADC、可编程增益放大、灵活的传感器前端配置。两者珠联璧合，构成了一套完整、可靠、低成本的数字化实验数据采集平台。
我们期待更多物理教师、教育工作者和开发者加入DIS实验创新的行列，共同推动物理实验教学从“传统演示”走向“数字化探究”。
