ESP32S3+ESPIDF：ESP32Flash分区和分区表（了解）

作者

Flash分区中有一部分是分区表。是包含关系。

一句话定义分区表：

把 ESP32 的 Flash 闪存划分成一块块独立区域，规定每块存什么、多大、在哪，是 Flash 的分区地图。

电脑有分盘，C盘D盘F盘。ESP32的flash存储也类似电脑分盘。

很多人习惯把程序安装在D盘，把下载资料放在F盘，把娱乐类的放在E盘。flash存储也是这么分盘的。

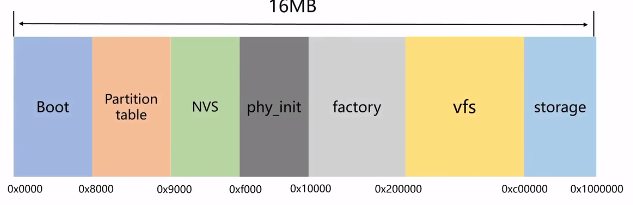

Flash分区见下图（正点原子提供的）：

boot、partitiontable（分区表）、factory系统自带，不配置也有！

①boot：启动区域（有两级，咱们一般就看二级Boot（Bootloader））

芯片上电后，先运行片内 ROM Boot 一级引导，它只做一件事：直接跳转到Flash 里的二级 Boot（Bootloader），之后全由 Boot 接管启动流程。

二级 Boot（Bootloader）到底做什么？（它是上电第一个真正可配置可编译的程序）
1、初始化基础硬件（初始化SPIFlash、始终、串口等）
2、读取并解析分区表（就是去分区表那里，拿到整个16MBFlash的“地图”）
3、根据分区表选择启动哪个固件
4、那选择要启动的固件放在RAM中，然后开始跑app_main()。
5、下载模式（如果GPIO0上电时为低，则进入串口烧录模式）
Boot（二级 Bootloader）是 ESP32‑S3 的启动钥匙，固定在 Flash 最前面 28KB，负责上电初始化、读分区表、选固件、加载运行，16MB Flash 再大，它也只占这一小块，永不改动位置和大小。
0x0000–0x0FFF  4KB   ROM 一级 boot（芯片内置）0x1000–0x7FFF  28KB  Bootloader（二级 boot）0x8000–0x8FFF   4KB   Partition Table（分区表）

②、partitiontable（分区表）

把整块 Flash 切分成若干逻辑分区（app、nvs、文件系统、OTA 等），告诉 Bootloader 和系统：每个分区叫什么，是什么类型，从哪个地址开始，有多大。

没有它，系统完全不知道 Flash 里哪是程序、哪是数据，根本无法启动和运行。

③、NVS=Non‑Volatile Storage（非易失性存储）

掉电不丢失！

适合不频繁改写的配置，不适合频繁日志，一般存放配置参数、WiFi密码等。

④、phy_init 是无线射频专用数据分区。

上电后 WiFi / 蓝牙驱动会自动读取，保证无线信号、通信距离、功耗符合标准。

只要用到 WiFi / 蓝牙，该分区必须存在。

⑤、factory专门存放完整可运行程序。

⑥、VFS 本身不在分区表里出现；分区表里出现的是给 VFS 用的文件系统分区。

⑦、storage自定义命名的通用存储分区，存放各种自定义数据。

有人问：分区表，一听就不想学，不搞行不行？

没有分区表，Flash 就是 “大仓库乱堆”。

有了分区表 = 分房间住：程序一间、配置一间、升级包一间、文件一间，互不干扰、安全稳定。

有人问：什么时候必须改分区表？

开启 OTA 升级。

使用 SPIFFS / 文件系统 存放大量文件。

固件体积变大，默认分区不够用。

需要多份独立配置、大存储数据。

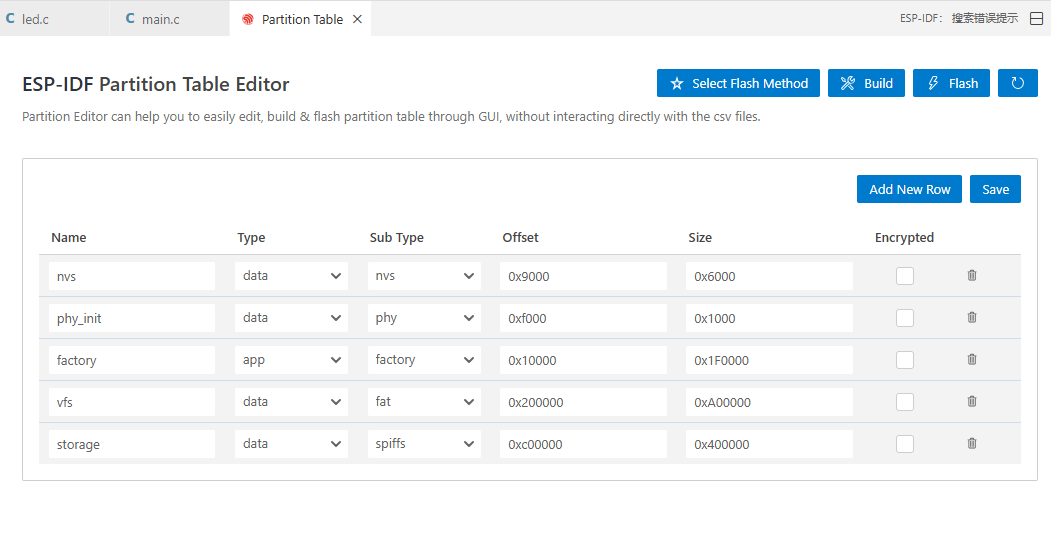

用VS图形化编辑器，修改分区表：

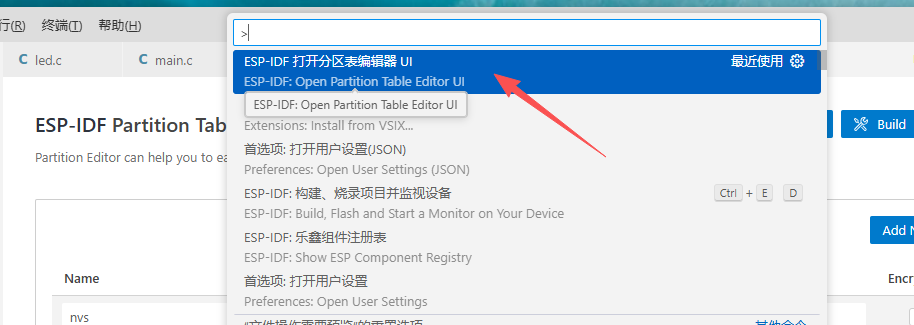

快捷键：Ctrl+Shift+P
