前面我们学了点亮LED、控制电机旋转——这些都是直接控制“小电流”设备。但在实际生活中，很多电器（比如电灯、风扇、电机）需要的是220V高压交流电，ESP32的GPIO引脚（3.3V，最大电流几十毫安）根本没有能力直接驱动它们。

那怎么办？继电器就是来解决这个问题的。

继电器是一种用小电流控制大电流的“自动开关”。

今天这节课，我们就来学习如何用ESP32控制继电器，从而实现对高压电器（比如一盏220V的灯）的开关控制。掌握了这节课，你就掌握了智能家居远程控制的核心技术。

第一步：找到课程，看看成品效果

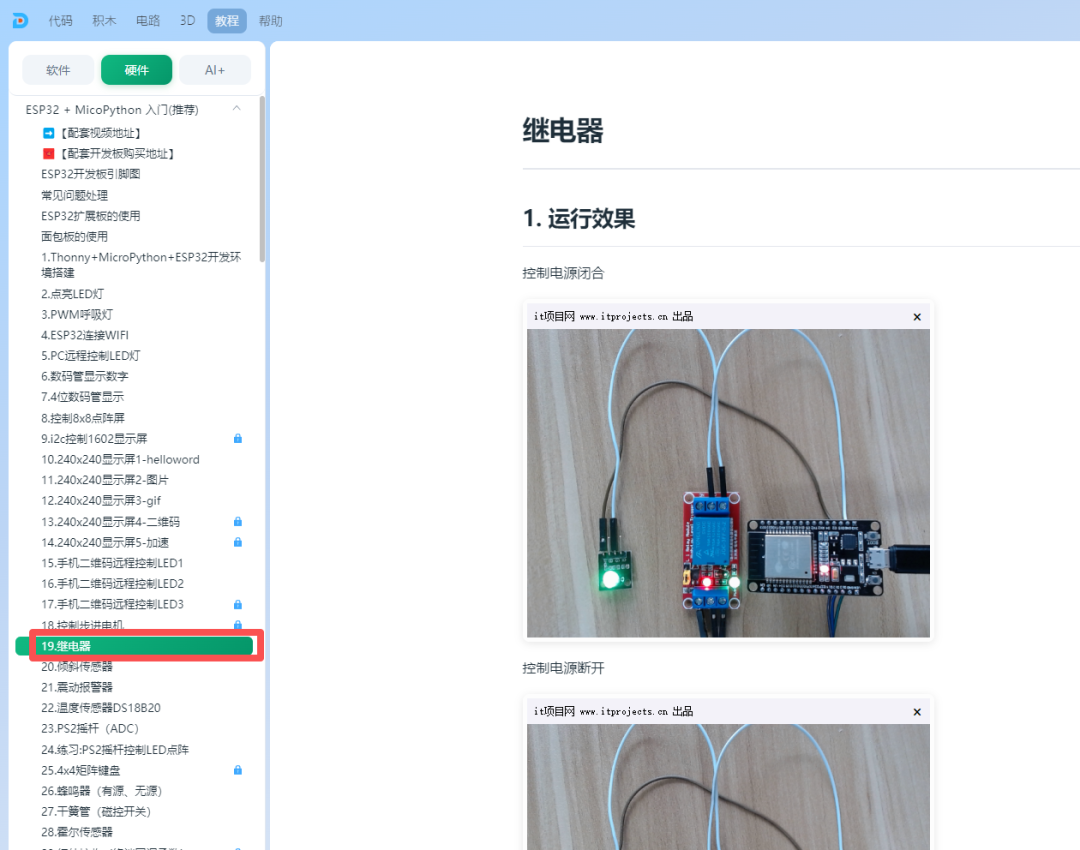

打开逗脑IDE，点击顶部“教程”，在“硬件” → “ESP32 + MicroPython”分类下，找到继电器控制。

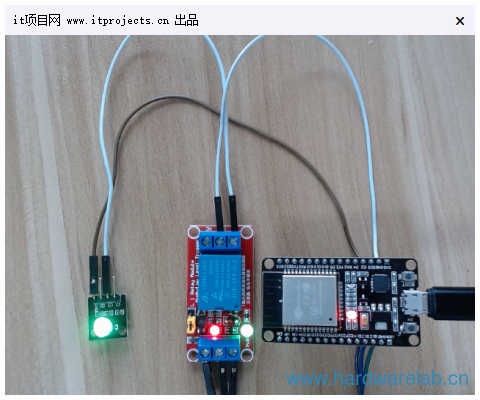

打开课件，你会看到本节课的最终效果——ESP32通过继电器控制RGB彩灯：代码里让灯亮它就亮，让灯灭它就灭。

第二步：什么是继电器？

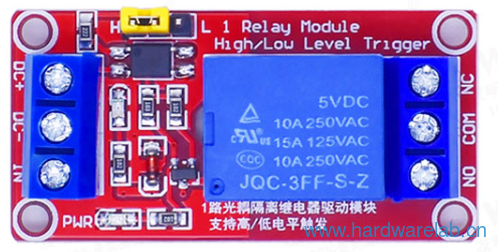

继电器就是一个由小信号控制的“开关”。

你可以把它想象成一个由ESP32遥控的开关：

ESP32发出高电平（3.3V）→ 继电器内部线圈通电 → 开关吸合 → 大电流电路导通

ESP32发出低电平（0V）→ 继电器内部线圈断电 → 开关断开 → 大电流电路断开

关键特性：继电器输入端和输出端是电气隔离的——ESP32的3.3V控制电路和220V高压电路之间没有物理连接，非常安全。

第三步：继电器的原理（一句话总结）

继电器内部有一个电磁线圈。当线圈通电时，会产生磁力，把开关吸合；当线圈断电时，磁力消失，开关弹开。

“小电流通，大电流合；小电流断，大电流开。”

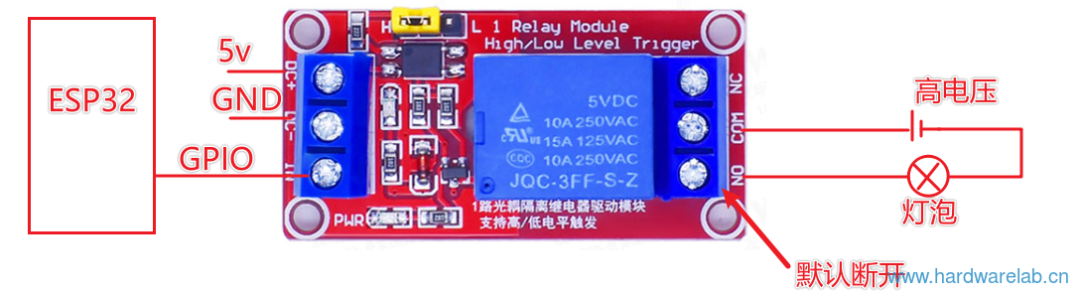

课件里有一张清晰的原理图：

左侧（低压侧）：GPIO接线圈，控制继电器吸合或断开

右侧（高压侧）：COM口接火线输入，NO/NC口接用电器

继电器三个重要端口：

端口	全称	作用
COM	Common（公共端）	连接火线输入
NO	Normally Open（常开）	继电器吸合时导通，断开时断路
NC	Normally Closed（常闭）	继电器断开时导通，吸合时断路

我们通常用NO端口——继电器吸合时电路导通，断开时电路断开，符合直觉。

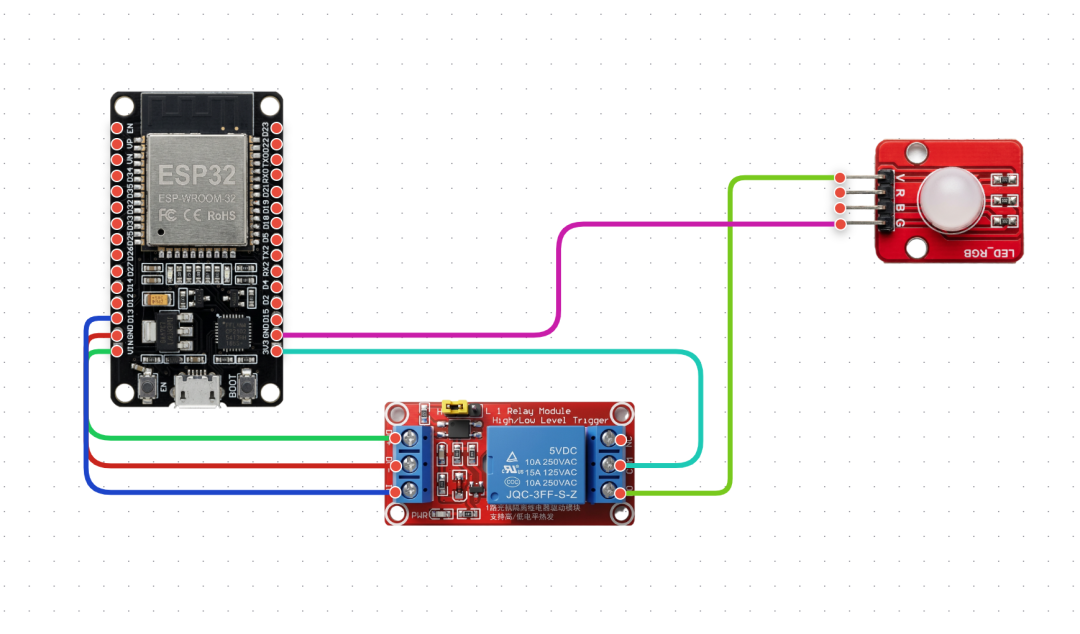

第四步：动手接线

接线分两部分：控制线和负载线。

控制线（ESP32 → 继电器模块）

序号	从	到	说明
1	ESP325V	继电器DC+	继电器模块供电
2	ESP32GND	继电器DC-	继电器模块供电地
3	ESP32GPIO13	继电器IN	控制信号（高电平吸合）

负载线（继电器 ↔ RGB彩灯）

序号	从	到	说明
4	ESP323.3V	继电器COM	彩灯供电输入
5	继电器NO	RGB彩灯V引脚	控制彩灯正极通断
6	RGB彩灯G引脚	ESP32GND	绿色通道直接接地

工作原理：

3.3V → COM → (吸合时NO与COM导通) → NO → 彩灯V → 彩灯内部LED → 彩灯G → GND

继电器吸合：回路完整 → 绿灯亮 ✅

继电器断开：回路中断 → 绿灯灭 ❌

第五步：代码——简单到极致

继电器的控制代码极其简单——就是控制一个GPIO引脚输出高电平或低电平。

from machine import Pin# 定义控制继电器的引脚（GPIO13）p13 = Pin(13, Pin.OUT)# 吸合：让继电器导通（灯亮）p13.value(1)# 断开：让继电器断开（灯灭）# p13.value(0)

代码逻辑极简：

p13.value(1)→ GPIO13输出高电平 → 继电器吸合 → 灯亮

p13.value(0)→ GPIO13输出低电平 → 继电器断开 → 灯灭

就这么简单，两行代码就能控制220V的电器！

第六步：保存运行，看效果！

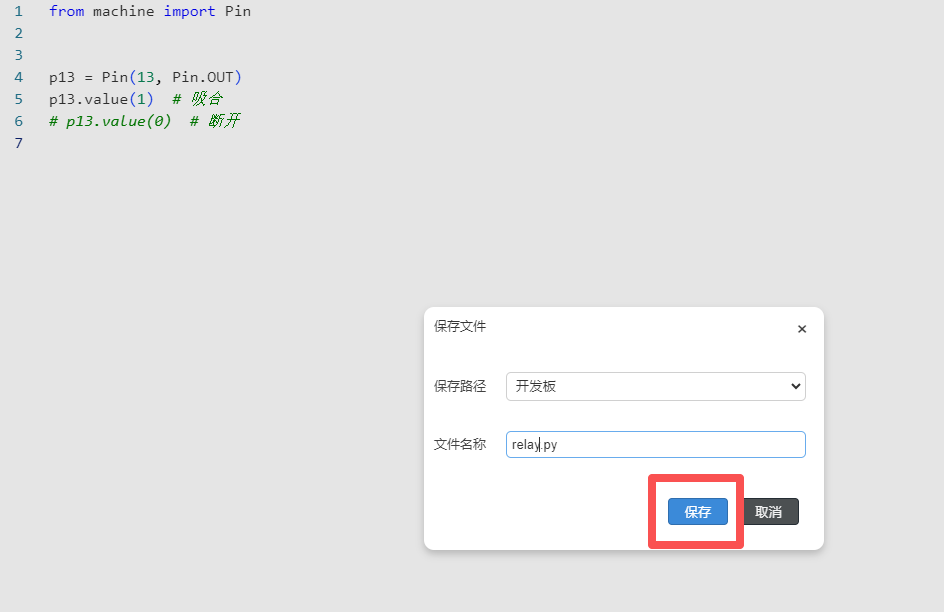

按 Ctrl + S 保存，选择ESP32开发板设备，给文件命名（比如relay.py），点击保存。

点击运行按钮，你会听到继电器“啪”的一声——吸合了！

此时你会看到灯珠亮起。

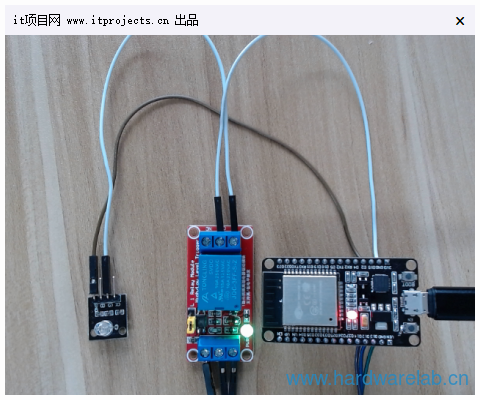

如果需要让灯熄灭，把 p13.value(1) 改成 p13.value(0)，重新运行，继电器会“啪”一声断开，灯熄灭。

继电器的应用——打开智能家居的大门

学会了继电器控制，你就掌握了智能家居最核心的技术：

应用场景	控制方式
智能插座	ESP32 + 继电器，手机远程控制插座通断
智能照明	控制220V电灯的开关
智能门锁	控制电磁锁的吸合和断开
自动灌溉	控制水泵的启停
智能风扇	控制220V风扇的开关
DIY智能家居	把家里的普通电器变成“智能电器”

结合我们之前学的WiFi连接和远程控制：

电脑/手机 → 路由器 → ESP32 → 继电器 → 220V电器

把前几节课的WiFi连接 + 远程控制 + 本节课的继电器组合起来，你就拥有了远程控制家中任何电器的能力！

全程回顾

步骤	操作	效果
找到课程	教程→硬件→ESP32+MicroPython→继电器	了解继电器原理和效果
认识继电器	学习“小电流控制大电流”的原理	理解三个端口（COM/NO/NC）的作用
低压接线	VCC→5V, GND→GND, IN→GPIO13	控制线就位
高压接线	COM接火线输入，NO接灯泡	负载线就位（注意安全）
打开代码	点击“打开”按钮	代码进入编辑器
保存运行	Ctrl+S → 选择ESP32 → 运行	继电器吸合，灯亮
断开控制	改代码为`p13.value(0)`再运行	继电器断开，灯灭

如果你对本节课感兴趣，去官网（www.dounao.cn）下载逗脑IDE，准备好ESP32和继电器，跟着课件走一遍。

有任何问题或建议，欢迎在评论区留言告诉我们。
