桌面上放一台天气站，显示明天明天天气如何，这个既简单也没什么新鲜的。但如果同一块屏能看到屋内CO₂、颗粒物变化，还能接收阳台和房间里的电池传感器，立即就不一样了。Harald Kreuzer做的ESP32 Weather Station and Air Quality Monitor，把这些功能都装进了10.1英寸触摸屏。
该项目ESP32 Weather Station and Air Quality Monitor，主控用的是ESP32-P4，本地挂着Sensirion SEN66空气质量模块，远端数据靠LoRa和ESP-NOW两条链路汇进来。仓库放在GitHub上，仓库结构覆盖了主机、无线接收器、好几种传感节点，还有独立的界面工程。硬件几乎全用现成开发板拼出来，不需要先画一版PCB才能动手，从系统集成的角度切入门槛低了不少。
Github地址：
https://github.com/HarryVienna/ESP32-Weather-Station-and-Air-Quality-Monitor/tree/develop
从仓库中可以看到主要器件及成本，硬件成本大致是：Waveshare ESP32-P4-Module-DEV-KIT-C约78美元，Heltec V4板约30美元，SEN66约62美元，BH1750几块钱，C4001毫米波模块约13美元，主机部分加起来至少185美元，当然还没算螺丝、打印耗材和额外节点的物料。

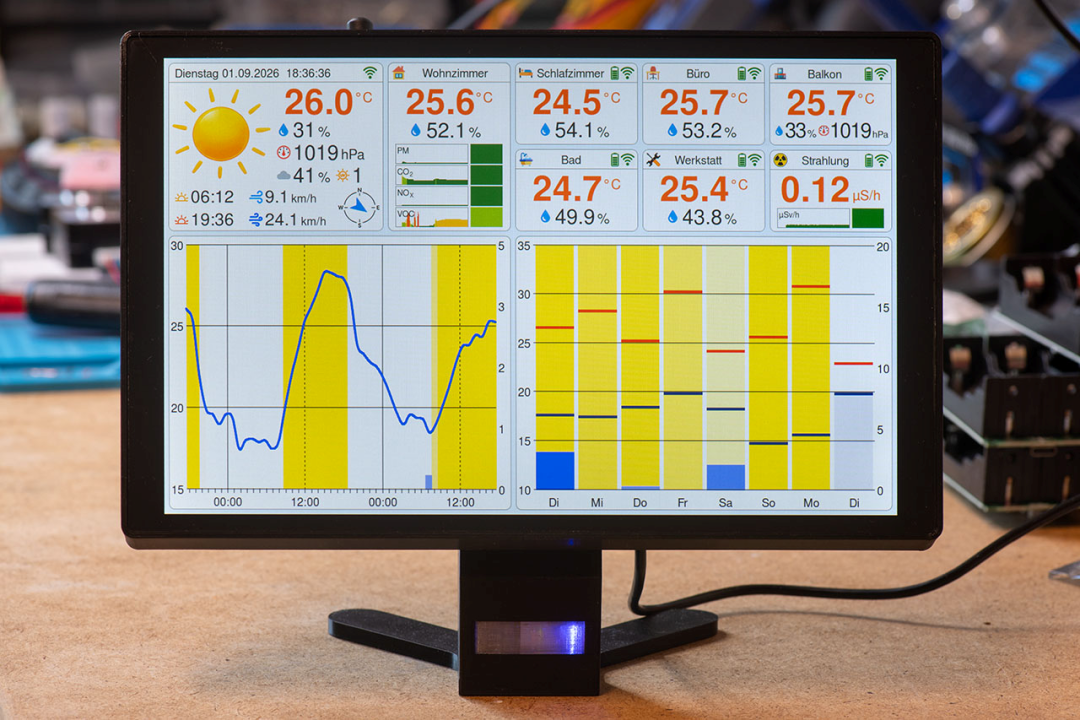

整机长这样
这里顺便打个广告，如需要IOS/安卓 APP开发，微信小程序开发，欢迎私信，特别擅长各种APP，小程序与各种无线硬件设备（NFC，BLE，Wi-FI，4G）之间的交互。

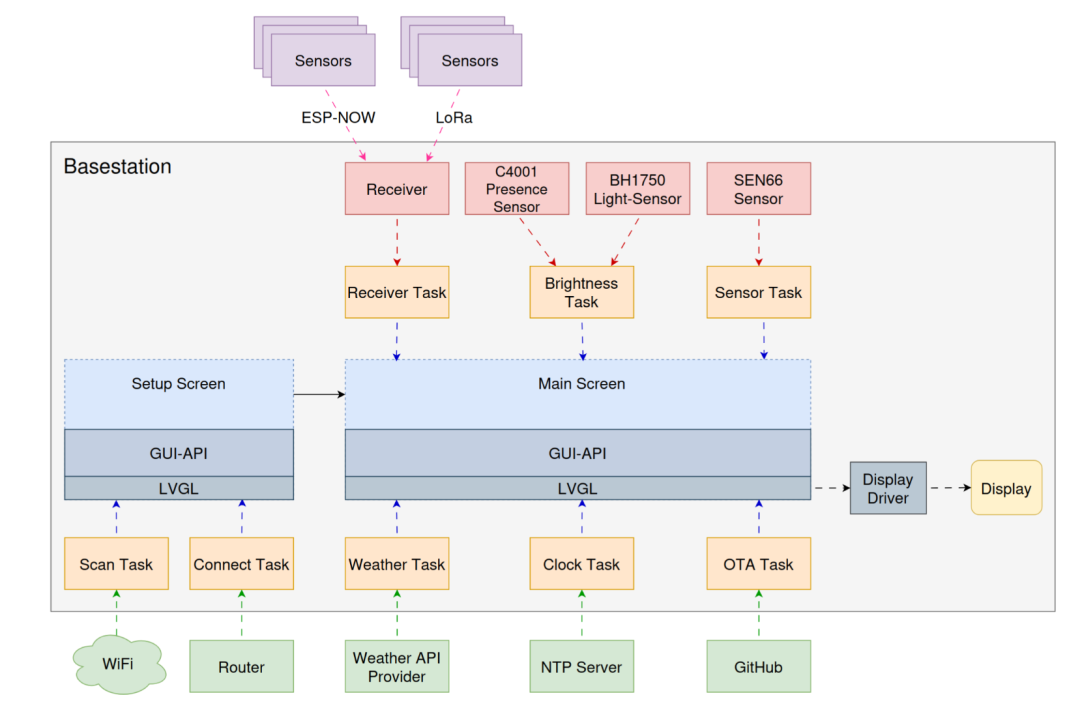

主机、接收器、传感节点，三块板子各干各的

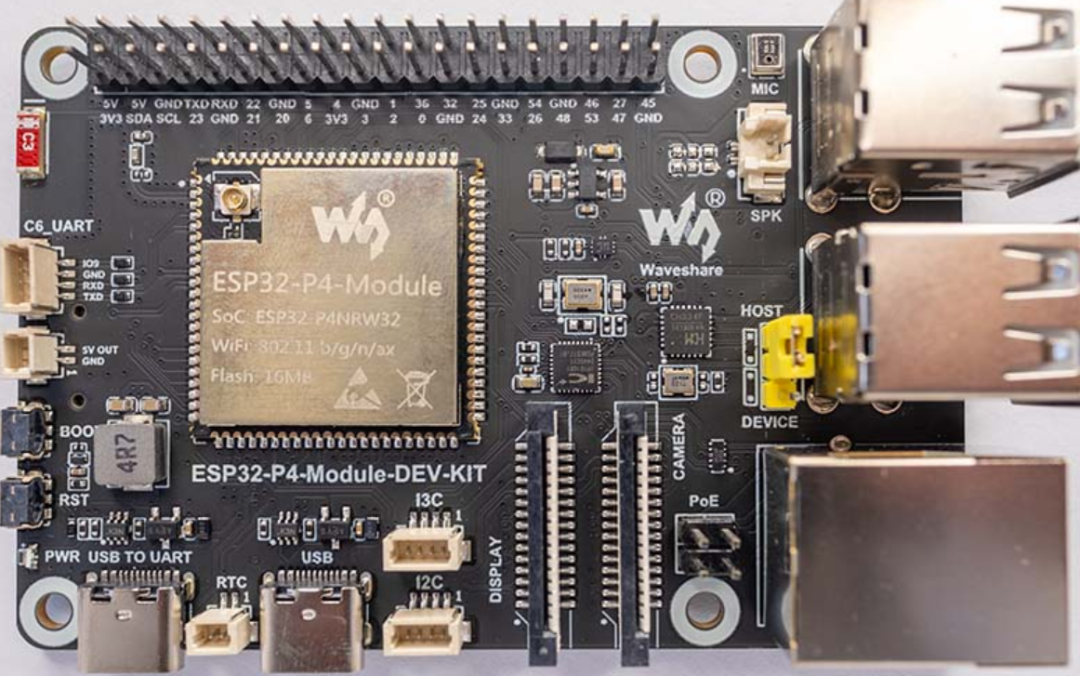

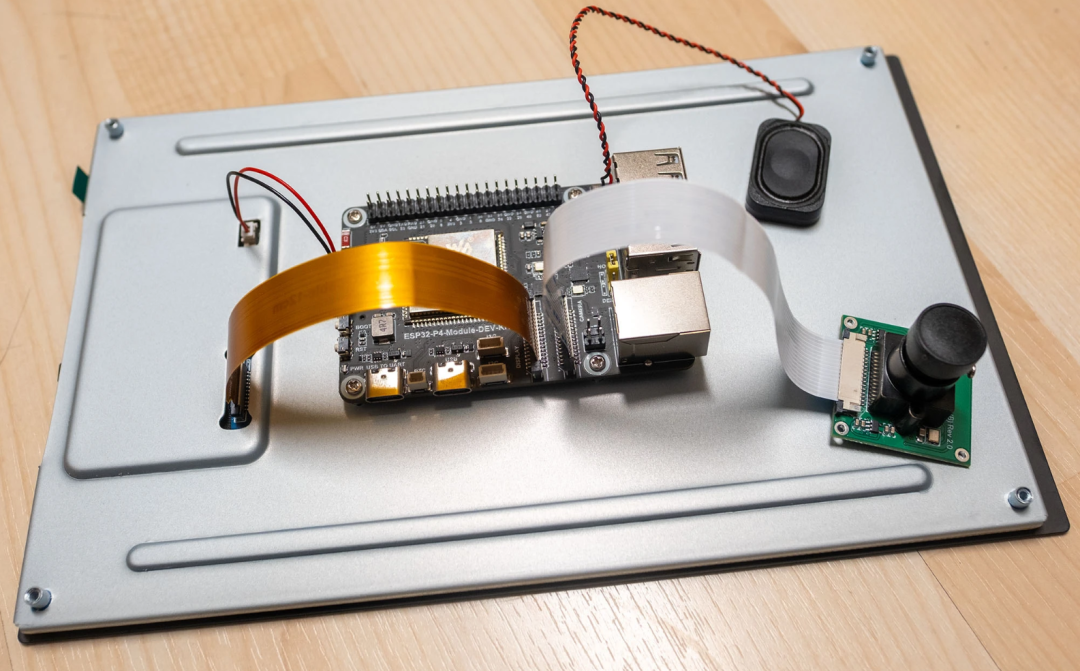

主机负责显示，联网和无线接收各交给一颗独立芯片去扛。主机基于Waveshare ESP32-P4-Module-DEV-KIT-C，模组上是ESP32-P4搭配32MB PSRAM，屏幕是1280×800的10.1寸IPS面板，对比度800:1，亮度400 cd/m²。但P4自己没有Wi-Fi和蓝牙，联网、拉取天气数据、固件在线更新，全靠板载的ESP32-C6顶上。选板子的时候要留意这一点，别把开发套件整体的无线能力，误以为是P4芯片本身自带的。
无线这块另外还有一块Heltec WiFi LoRa 32 V4（ESP32-S3）专职做Sensor-Receiver，同时收LoRa和ESP-NOW两种包，收完再以I2C从设备身份把数据递给P4。这么拆开的好处是，传感器那边发包出问题，不会牵连到界面刷新逻辑；显示端要的只是一份干净、稳定的数据，不用关心包是从哪条链路飘过来的。
主机本体自带的Sensirion SEN66,一颗芯片能出PM1.0/PM2.5/PM4.0/PM10、氮氧化物（NOx）和VOC相关读数，走I2C接线，省了单独拼好几块传感板的麻烦。这里有个容易被忽略的细节：VOC和NOx给出的是指数而不是具体气体浓度，不能拿这几条曲线当校准过的专业仪器数据来用，读数上屏只是第一步。
BH1750光照传感器负责按环境光调节亮度，DFRobot C4001（12米量程版）24GHz毫米波传感器负责判断有没有人在附近。人走近了自动调亮，没人的时候暗下来，除了省电和不刺眼，也顺带减少了屏幕长时间点亮对旁边温度读数的干扰。真要复刻，得给整机留出走风的空间，让传感器离热源远一点，最好拿一支独立温度计做个对照，不能直接照搬别人机壳里调好的补偿参数。

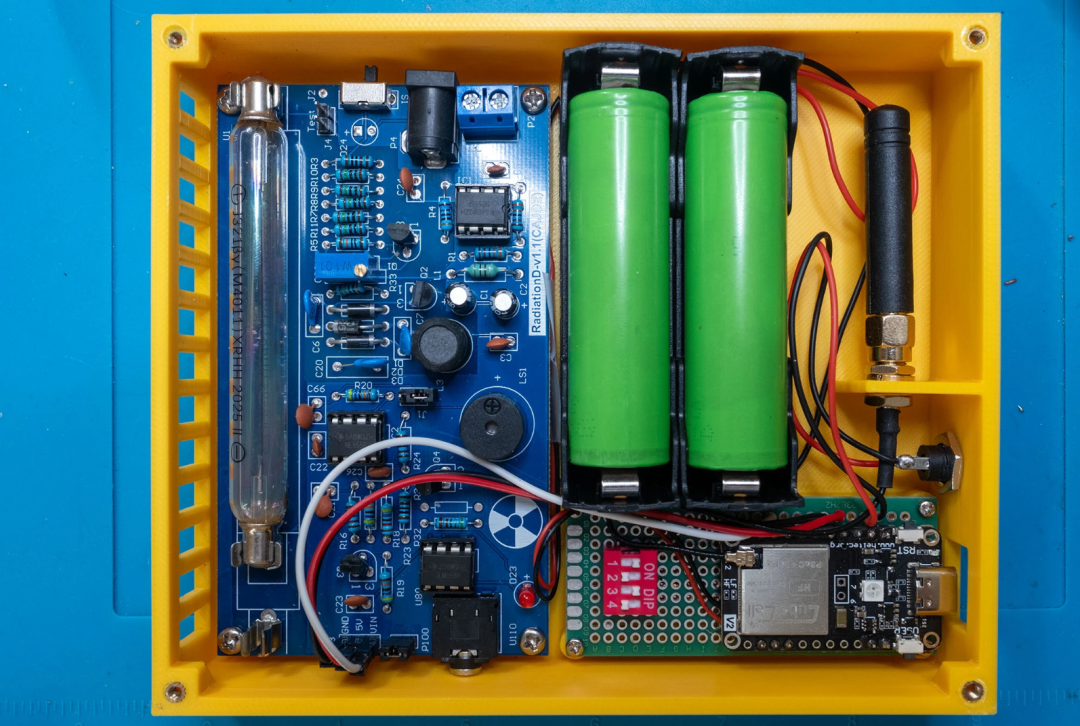

仓库里能看到六种预置的无线节点，各自有对应的硬件方案：Sensor-LORA-BME280（温湿压，Heltec WiFi LoRa 32 V3/V4）、便宜版的Sensor-LORA-BME280-HTCC-AB01（用CubeCell HTCC-AB01 V2，没有屏，成本更低）、Sensor-LORA-SHT45（温湿度）、两版辐射计数节点Sensor-LORA-RadiationD（基于RadiationD-v1.1盖革管），以及最早期的Sensor-ESP-NOW-BME280，用的是普通ESP32板子。界面上留了六个无线传感器位，每个位置能显示名称、电池电量和信号质量，这些节点都是同一套系统里的角色，不是几个独立小项目硬凑在一起的演示。
界面用EEZ Studio画，LVGL负责渲染
主机界面是EEZ Studio设计、LVGL渲染的，基础配置能直接在触摸屏上完成并存进NVS，本地会显示实时传感数据、24小时历史曲线和天气预报，天气源可以在Open-Meteo、OpenWeatherMap、Visual Crossing之间切。本地测量数据不需要经过任何厂商云，但天气预报和固件OTA还是要联网。项目里还带了节点离线提示和电池状态展示，过期数据比没数据更容易误导人，作者的处理思路是把“最后一次上报时间”直接摆在卡片上，而不是让屏幕一直显示一个可能已经是几小时前的读数。
