1.项目介绍：

在这个项目中，我们将向你展示LED闪烁效果。我们使用ESP32的数字引脚打开LED，让它闪烁。

2.项目元件：

ESP321

面包板1

红色LED1

|220Ω电阻1

跳线2

USB 线1

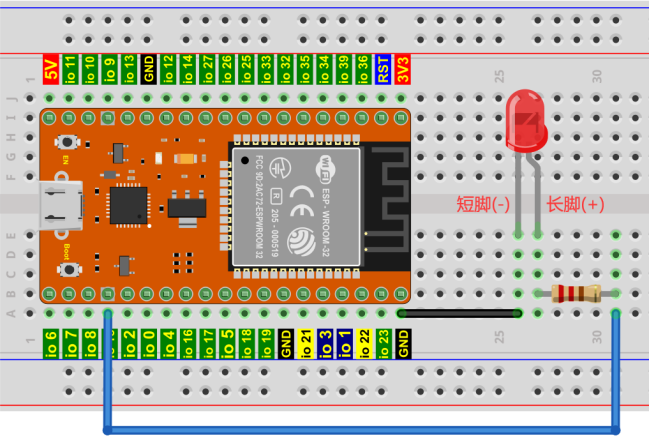

3.项目接线图：

首先，切断ESP32的所有电源。然后根据电路图和接线图搭建电路。电路搭建好并验证无误后，用USB线将ESP32连接到电脑上。 注意：避免任何可能的短路(特别是连接3.3V和GND)! 警告：短路可能导致电路中产生大电流，造成元件过热，并对硬件造成永久性损坏。



注意:

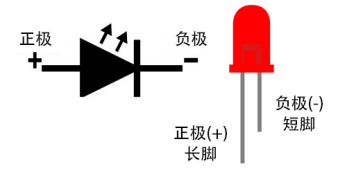

怎样连接LED

  怎样识别五色环220Ω电阻

4.项目代码：

#define PIN_LED   15   //定义led引脚

// 复位或单板上电时，setup功能只运行一次

void setup() {

  // 初始化数字引脚LED作为输出.

  pinMode(PIN_LED, OUTPUT);

}

// 循环函数永远重复运行

void loop() {

  digitalWrite(PIN_LED, HIGH);   // 打开LED (HIGH为高电平)

  delay(500);                       // 延时 0.5s

  digitalWrite(PIN_LED, LOW);    // 关闭LED，使电压低

  delay(500);                       // 延时 0.5s

}

在上传项目代码到ESP32之前，请检查Arduino IDE的配置。

单击“工具”，确认“开发板”板型和“端口(COM)”，(注意：将ESP32主板通过USB线连接到计算机后才能看到对应的端口。)

单击"项目“，单击”上传“，将项目代码上传到ESP32主板上。

注意： 如果上传代码不成功，可以再次点击后用手按住ESP32主板上的Boot键，出现上传进度百分比数后再松开Boot键，如下图所示：

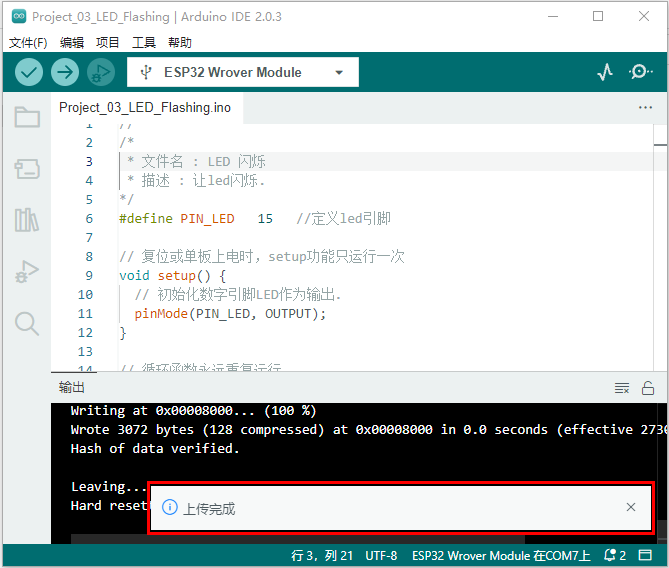

项目代码上传成功！

5.项目现象：

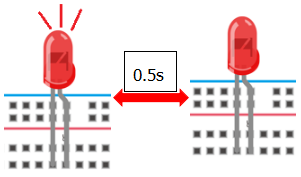

项目代码上传成功后，利用USB线上电，可以看到的现象是：可以看到电路中的LED会反复闪烁。
