不再反复打印席卡，我用 ESP32 和墨水屏做了一块电子席卡

作者

在日常会议和培训中，席卡大家都很熟悉。

每次来了不同的专家或嘉宾，我们都要重新排版、打印、裁切，再把纸张装进席卡。人数一多，这项工作不仅费时间，也容易因为临时调整而返工。

于是我产生了一个想法：能不能做一块电子席卡？以后只需要在手机或电脑上修改姓名和内容，就不用每次重新制作纸质席卡了。

沿着这个想法，我完成了这次分享的项目——一块基于 ESP32 和 7.5 英寸三色墨水屏的电子席卡。

为什么选择墨水屏？

这次使用的是一块 7.5 英寸黑、白、红三色墨水屏，分辨率为 640×384，驱动 IC 为 UC8159。

墨水屏非常适合席卡这类不需要频繁变化的内容。它最大的特点是：画面刷新完成后，即使屏幕不再持续供电，显示内容仍然可以保留。

当网页提示“显示完成”后，墨水屏驱动会进入休眠。保持当前画面不需要持续刷新，因此非常省电。需要说明的是，ESP32、热点和电源模块在开机状态下仍会有一定耗电。

另外，墨水屏没有普通液晶屏那种持续发光的感觉，在会议桌面上看起来更接近纸张，长时间摆放也比较自然，拍照不会出现频闪条纹。

手机连接后就能设置

项目使用 ESP32 作为主控。打开设备电源后，ESP32 会自动建立一个以 EINK- 开头的 Wi-Fi 热点。

每块 ESP32 都会根据自身芯片编号生成不同的热点名称，例如：

  • EINK-A1B2C3D4E5F6
  • EINK-112233445566

这样在同一个会场放置多台电子席卡时，也不会因为热点重名而连接错设备。

使用步骤很简单：

  1. 打开电子席卡电源；

  2. 用手机或电脑连接以 EINK- 开头的热点；

  3. 输入默认密码 12345678；

  4. 打开浏览器，访问 http://192.168.4.1/；

  5. 编辑需要显示的内容，确认预览后刷新墨水屏。

整个过程不需要连接互联网，也不需要额外安装 App，只要设备带有浏览器就可以操作。

不只是显示一行姓名

进入后台管理页面后，可以添加任意多行文字。每一行都可以单独设置：

  • 文字内容；

  • 字号大小；

  • 字间距；

  • 上下位置；

  • 黑色、白色或红色；

  • 常规、粗体或特粗字重。

文字会自动水平居中，也可以使用“均匀排列”快速完成多行布局。

除了文字，后台还支持上传 JPG、PNG、WebP、GIF 等图片，可以设置完整显示、铺满裁切或拉伸，也可以调整图片透明度，在图片上继续叠加文字。

背景同样可以设置为黑色、白色或红色。

锁住格式，只修改名字

为了让后续操作更方便，我给每一行文字加入了三种状态：

不锁定：文字和所有格式都可以修改。

锁格式：固定字号、位置、颜色、字间距和字重，只允许修改文字内容。

锁全部：文字和格式全部固定。

例如，第一行始终显示单位或会议名称，就可以使用“锁全部”；第二行需要不断更换专家姓名，就可以使用“锁格式”。制作下一张席卡时，只改名字，不用重新调整大小、位置和颜色。

锁定内容会保存在 ESP32 中，即使刷新网页、换一部手机或者设备重新启动，仍然可以恢复。

保存方案，主持人也能切换

后台最多可以保存 10 个命名方案。例如，可以提前保存：

  • 张老师；

  • 李教授；

  • 主持人；

  • 会议主题；

  • 中场休息。

需要切换时，可以直接在网页方案列表中点击“显示”，也可以点击“上一个”或“下一个”。

设备上还设置了两个三线按钮模块：

  • GPIO13 按钮：显示上一个方案；

  • GPIO14 按钮：显示下一个方案。

两个按钮模块都由 ESP32 的 3.3V 供电：VCC 接 3.3V，GND 接 ESP32 的 GND，两个模块的 OUT 分别接 GPIO13 和 GPIO14。

这样即使技术人员不在现场，主持人也可以直接按按钮切换内容，不需要重新进入后台设置。

使用锂电池，方便携带

为了方便在会议室、培训现场和临时活动中使用，这个项目采用一节 18650 锂电池供电，并配有带 Type-C 接口、支持 5V 输出的锂电池充放电模块。

电量不足时，可以通过 Type-C 接口充电，也可以直接更换一节已经充好的 18650 电池，使用起来比较灵活。

外壳采用 3D 打印制作，把墨水屏、驱动板、ESP32、电池和充放电模块整合在一起。

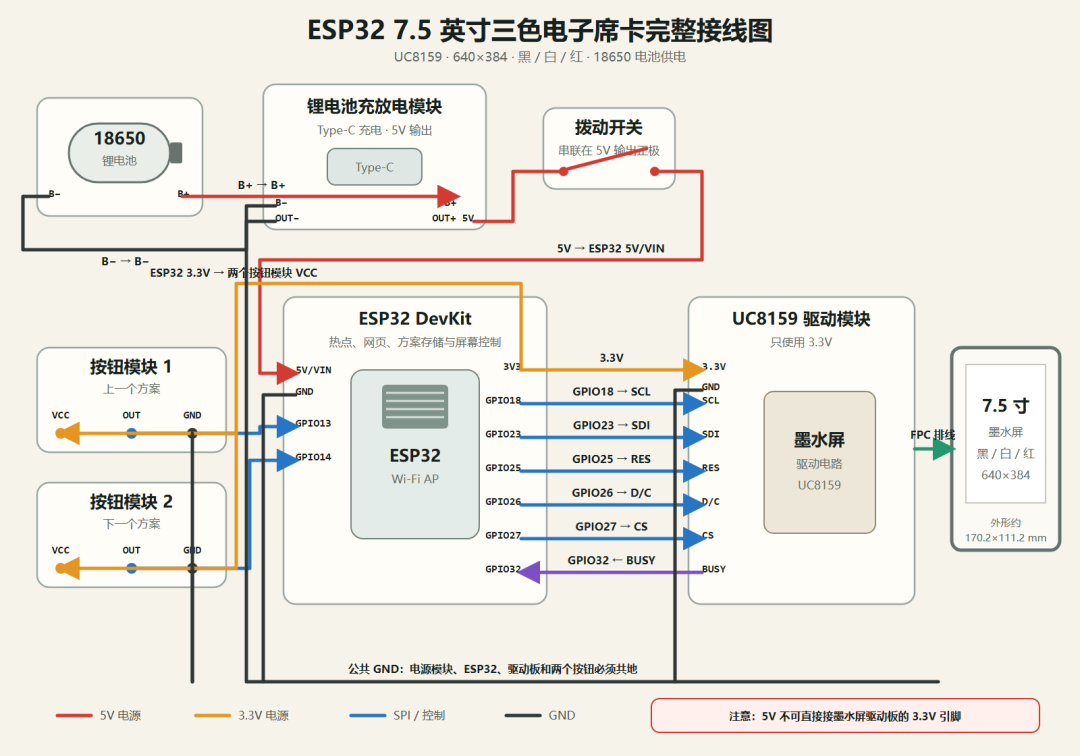

项目接线图

接线时需要特别注意：充放电模块的 5V 输出接 ESP32 的 5V/VIN，墨水屏驱动模块只能使用 3.3V，所有模块必须共地，不能把 5V 直接接到墨水屏驱动板的 3.3V 引脚。

主要硬件

  • 7.5 英寸黑白红三色墨水屏，外形尺寸约 170.2×111.2 mm；

  • UC8159 墨水屏驱动模块；

  • ESP32 开发板；

  • 一节 18650 锂电池；

  • 带 Type-C 接口、支持 5V 输出的锂电池充放电模块；

  • 约 8.6×4.7 mm 拨动开关；

  • 两个三线方案切换按钮模块；

  • 4 颗 M3×3 圆头螺丝；

  • 3D 打印外壳。

    （总成本不含3D打印，大约在120左右）

开源资料

程序、网页源码和 3D 打印文件：

https://gitee.com/zhoutao10086/electronic-pass

写在最后

这块电子席卡的出发点很简单：解决工作中反复制作纸质席卡这个小问题。

它不需要复杂的网络环境，也不需要专门的软件。打开设备，用手机连接热点，修改内容并刷新即可。提前保存好方案后，还可以通过实体按钮直接切换。

如果你在工作中也经常需要组织会议、培训或接待活动，希望这个项目能给你提供一点新的思路。

当然，这个项目只是提供了一种基础实现，大家完全可以按照自己的需求继续改造。显示内容不一定只是专家姓名，也可以改成会议日程、教室门牌、活动指引、价签、值班信息或欢迎标语。

两个按钮的功能也不必局限于“上一个”和“下一个”，可以改成一键刷新、切换页面、清空屏幕、进入休眠，或者执行其他常用操作。你还可以修改网页界面、增加更多显示方案，重新设计外壳和供电方式。

硬件只是工具，真正有趣的是把它变成适合自己的作品。欢迎大家发挥创意，做出属于自己的电子墨水屏应用。
