搞懂ESP32双核，别让另一半CPU摸鱼好吗？

当我们ESP32运行时，是否思考过代码究竟运行在哪个核心？默认的单线程开发模式，常常让我们忽视了ESP32与生俱来的双核（Dual-Core）威力。本文将深入剖析ESP32的Xtensa LX6双核架构，揭示Wi-Fi/蓝牙协议栈的工作机制，并「通过全新的流程图与实战代码」，展示如何通过任务绑定、核间通信实现真正的并行处理，从而突破性能瓶颈，释放芯片的全部潜能。

一、误解与真相：从“单核”到“双核”思维的转变

先搞清楚ESP32双核是怎么分工的：

「Core 0（协议核）」 – 公司里的“网管”

• 专管Wi-Fi、蓝牙这些破事

• TCP/IP协议栈、加密解密都归它管

• 默认就在这核上跑，你不动它也在干活

「Core 1（应用核）」 – 干实活的“码农”

• 你的setup()和loop()默认就在这儿

• 传感器读取、业务逻辑、算法处理

• 但网管忙的时候，码农也得等着

问题来了：网管处理大数据包的时候，码农啥也干不了，只能干瞪眼。这不浪费么？

二、架构深潜：双核、协议栈与FreeRTOS调度

1. 双核硬件分工

ESP32的双核并非完全对称，在ESP-IDF的默认体系中，角色有清晰倾向：

• 「Core 0 (Protocol Core)」： 常驻「Wi-Fi、蓝牙（包括蓝牙低功耗BLE）协议栈」、底层驱动及部分系统任务。它是设备连接世界的“通信官”。

• 「Core 1 (Application Core)」： 默认运行「用户应用程序」、业务逻辑、传感器驱动及算法处理。它是负责思考与计算的“业务官”。

两核共享内存、外设和中断控制器，这使得数据交换成为可能，但也引入了对共享资源「并发访问」的挑战，必须使用同步原语（如互斥锁）进行保护。

2、看明白双核怎么协作的

画个简单图你就懂了：

┌─────────────────┐    ┌─────────────────┐
│   Core 0        │    │   Core 1        │
│  (网管)         │    │  (码农)         │
│                 │    │                 │
│  Wi-Fi收包      │    │  传感器采样     │
│  蓝牙连接       │ ←→ │  业务逻辑       │
│  TCP/IP处理     │    │  用户界面       │
│                 │    │                 │
└─────────────────┘    └─────────────────┘
         ↑                       ↑
         └─────── 消息队列 ───────┘

两个核心各干各的，需要传数据时用“消息队列”（Queue）传纸条。这样网管处理网络时，码农照样能采样，谁也不耽误谁。

3. FreeRTOS的双核调度视图

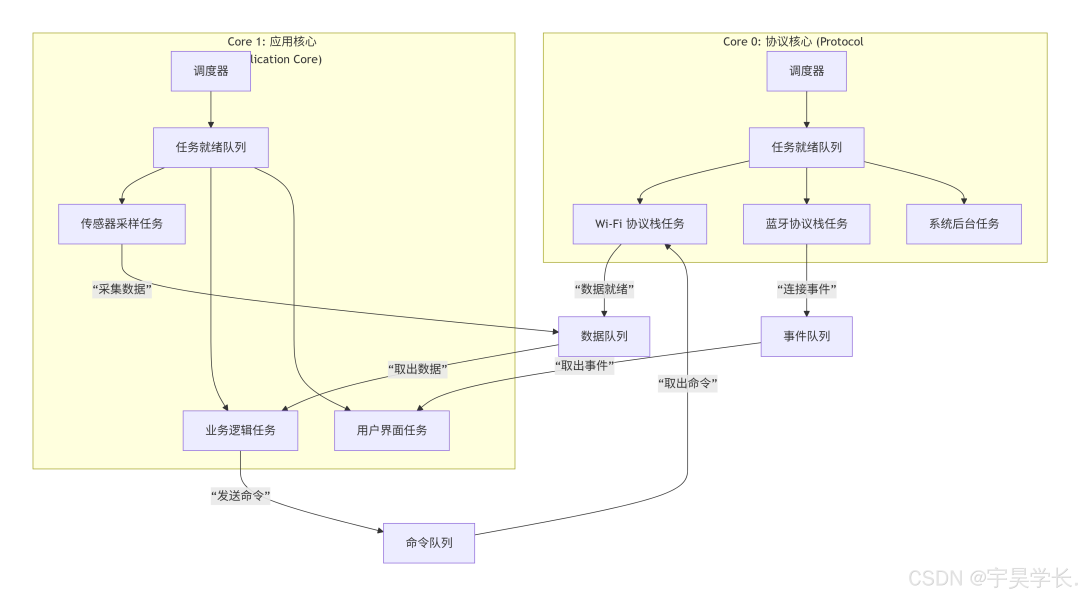

每个核心独立运行一个FreeRTOS调度器，管理属于自己的任务队列。下图清晰地展示了双核并行调度与协同的工作模型：

关键在于：Core 0上的Wi-Fi任务接收网络数据包时，Core 1上的传感器任务可以同时进行采样，二者互不阻塞。当需要交换数据或状态时，则通过「核间通信（Inter-Process Communication, IPC）」 机制，如队列（Queue），进行安全、解耦的交互。

4. 协议栈与应用的交互

无论是Wi-Fi还是蓝牙，协议栈（运行在Core 0）与应用层（运行在Core 1）都采用“事件-回调”或“任务-队列”的异步模型。例如，当Wi-Fi连接成功时，协议栈会向系统事件循环派发一个事件。你的应用任务可以在Core 1上监听此事件，然后执行相应的业务逻辑，如开始上传数据。这种设计确保了协议栈的稳定运行不被应用代码阻塞。

三、实战双核编程：绑定、通信与同步

1. 将任务绑定到指定核心

使用xTaskCreatePinnedToCore()是主动管理双核负载的第一步。

#include <freertos/FreeRTOS.h>
#include <freertos/task.h>

void critical_sensor_task(void *pvParameters) {
    // 此任务对实时性要求高，绑定到Core 1，避免被Core 0的协议栈干扰
    while (1) {
        // 高精度采集传感器数据
        vTaskDelay(pdMS_TO_TICKS(1)); // 1ms周期
    }
}

void network_heavy_task(void *pvParameters) {
    // 此任务涉及复杂的HTTP/MQTT处理，绑定到Core 0，与协议栈“近场协作”
    while (1) {
        //伪代码 处理大量网络数据
        vTaskDelay(pdMS_TO_TICKS(10));
    }
}

void app_main() {
    // 创建高实时性传感器任务，绑定到 Core 1
    xTaskCreatePinnedToCore(
        critical_sensor_task, // 任务函数
        "SensorFast",         // 任务名
        4096,                 // 栈深度
        NULL,                 // 参数
        configMAX_PRIORITIES - 1, // 高优先级
        NULL,                 // 任务句柄
        1                     // 核心 ID: Core 1
    );

    // 创建网络密集型任务，绑定到 Core 0
    xTaskCreatePinnedToCore(
        network_heavy_task,
        "NetworkHeavy",
        8192,                 // 网络任务可能需要更大栈空间
        NULL,
        configMAX_PRIORITIES - 2, // 优先级略低于传感器任务
        NULL,
        0                     // 核心 ID: Core 0
    );
}

2. 核间通信（IPC）三大法器

「a. 队列（Queue）：数据通道」最常用、最安全的核间数据传递方式。

QueueHandle_t sensorDataQueue; // 声明为全局

// Core 1: 生产者任务
void sensor_producer_task(void *pvParams) {
    data_packet_t packet;
    while (1) {
        packet = read_sensor_data();
        packet.timestamp = xTaskGetTickCount();
        // 发送到队列，等待最多10个ticks（通常应避免长时间阻塞生产者）
        if (xQueueSend(sensorDataQueue, &packet, pdMS_TO_TICKS(10)) != pdTRUE) {
            ESP_LOGE("PRODUCER", "Queue full! Data lost.");
        }
    }
}

// Core 0: 消费者任务
void network_consumer_task(void *pvParams) {
    data_packet_t rx_packet;
    while (1) {
        // 无限等待数据到来
        if (xQueueReceive(sensorDataQueue, &rx_packet, portMAX_DELAY)) {
            // 成功收到数据，准备上传
            ESP_LOGI("CONSUMER", "Data received, preparing upload...");
            upload_to_cloud(&rx_packet);
        }
    }
}

void init_queues() {
    // 创建队列，最多容纳20个 data_packet_t 元素
    sensorDataQueue = xQueueCreate(20, sizeof(data_packet_t));
}

「b. 信号量（Semaphore）与互斥锁（Mutex）：同步与保护」

SemaphoreHandle_t i2cMutex; // 保护共享的I2C总线
SemaphoreHandle_t dataReadySem; // 通知数据已就绪

void init_sync_primitives() {
    i2cMutex = xSemaphoreCreateMutex(); // 创建互斥锁
    dataReadySem = xSemaphoreCreateBinary(); // 创建二进制信号量
}

// 任务A（Core 0）和任务B（Core 1）都需要访问I2C设备
void task_access_i2c(void *pvParams) {
    while (1) {
        // 请求获得I2C总线锁
        if (xSemaphoreTake(i2cMutex, pdMS_TO_TICKS(100))) {
            // 安全地使用I2C
            i2c_read_sensor();
            xSemaphoreGive(i2cMutex); // 释放锁
            // 数据已就绪，通知其他任务
            xSemaphoreGive(dataReadySem);
        }
        vTaskDelay(pdMS_TO_TICKS(50));
    }
}

// 另一个等待数据的任务
void task_wait_for_data(void *pvParams) {
    while (1) {
        // 等待数据就绪信号
        if (xSemaphoreTake(dataReadySem, portMAX_DELAY)) {
            // 处理数据（注意：此时可能仍需锁保护对共享数据结构的访问）
            process_data();
        }
    }
}

四、综合示例

应用实战：一个环境监测站需要「高频采集」温湿度，同时进行「本地显示」和「远程上报」，并且确保网络操作不影响采集的连续性。

「设计思路」：

1. 「高频采集任务」：绑定Core 1，确保定时精准。

2. 「网络任务」：绑定Core 0，专注处理HTTP连接与数据上传。

3. 「本地显示任务」：绑定Core 1，但优先级低于采集任务。

4. 「使用两个队列」：一个用于采集->显示（Core 1内部），一个用于采集->上传（跨Core 1到Core 0）。

// env_monitor.c
#include <freertos/FreeRTOS.h>
#include <freertos/task.h>
#include <freertos/queue.h>
#include <esp_log.h>
#include <driver/i2c.h>
#include <esp_http_client.h>

static const char *TAG = "EnvMonitor";

// 数据结构
typedef struct {
    float temp_c;
    float humidity;
    TickType_t tick;
} env_data_t;

// 队列句柄
static QueueHandle_t q_display; // 内部通信：采集 -> 显示
static QueueHandle_t q_upload;  // 核间通信：采集 -> 网络上传

// 模拟传感器读取
static env_data_t read_sht3x(void) {
    env_data_t d = {
        .temp_c = 25.0 + (esp_random() % 100) * 0.1, // 模拟值
        .humidity = 50.0 + (esp_random() % 100) * 0.1,
        .tick = xTaskGetTickCount()
    };
    return d;
}

// 任务1：高频采集任务（Core 1, 高优先级）
void task_high_freq_sampling(void *pvParam) {
    const TickType_t sampling_period = pdMS_TO_TICKS(50); // 20Hz
    TickType_t last_wake_time = xTaskGetTickCount();
    env_data_t sample;

    while (1) {
        sample = read_sht3x();

        // 发送到本地显示队列（非阻塞，丢弃旧数据策略）
        xQueueOverwrite(q_display, &sample); // 确保显示的是最新数据

        // 发送到网络上传队列（阻塞，等待空间，保证数据连续性）
        if (xQueueSend(q_upload, &sample, pdMS_TO_TICKS(5)) != pdTRUE) {
            ESP_LOGW(TAG, "Upload queue congested, sample might be delayed.");
        }

        vTaskDelayUntil(&last_wake_time, sampling_period);
    }
}

// 任务2：本地显示任务（Core 1, 低优先级）
void task_local_display(void *pvParam) {
    env_data_t data;
    while (1) {
        // 阻塞等待最新数据
        xQueueReceive(q_display, &data, portMAX_DELAY);
        // 模拟更新显示（OLED）
        ESP_LOGI(TAG, "[DISPLAY] T:%.2fC H:%.1f%%", data.temp_c, data.humidity);
        // 实际显示驱动代码
    }
}

// 任务3：网络上传任务（Core 0）
void task_network_upload(void *pvParam) {
    env_data_t data;
    char post_data[128];
    esp_http_client_config_t config = {
        .url = "http://your-server.com/api/env",
        .method = HTTP_METHOD_POST,
    };

    while (1) {
        // 从队列获取数据（来自Core 1）
        if (xQueueReceive(q_upload, &data, pdMS_TO_TICKS(1000))) {
            snprintf(post_data, sizeof(post_data),
                     "{\"temp\":%.2f,\"hum\":%.1f,\"tick\":%lu}",
                     data.temp_c, data.humidity, (unsigned long)data.tick);

            esp_http_client_handle_t client = esp_http_client_init(&config);
            esp_http_client_set_post_field(client, post_data, strlen(post_data));
            esp_http_client_set_header(client, "Content-Type", "application/json");

            esp_err_t err = esp_http_client_perform(client);
            if (err == ESP_OK) {
                ESP_LOGI(TAG, "[UPLOAD] HTTP Status: %d", esp_http_client_get_status_code(client));
            } else {
                ESP_LOGE(TAG, "[UPLOAD] Failed: %s", esp_err_to_name(err));
            }
            esp_http_client_cleanup(client);
        }
    }
}

void app_main(void) {
    ESP_LOGI(TAG, "Starting Environment Monitor...");

    // 1. 创建队列
    q_display = xQueueCreate(1, sizeof(env_data_t)); // 长度1，用Overwrite模式
    q_upload = xQueueCreate(30, sizeof(env_data_t)); // 缓存一段数据，应对网络波动

    // 2. 创建并绑定任务
    // 网络任务绑定到 Core 0
    xTaskCreatePinnedToCore(task_network_upload, "NetUpload", 4096 * 2, NULL, 3, NULL, 0);

    // 采集和显示任务绑定到 Core 1
    xTaskCreatePinnedToCore(task_high_freq_sampling, "Sampler", 4096, NULL, 5, NULL, 1); // 高优先级
    xTaskCreatePinnedToCore(task_local_display, "Display", 4096, NULL, 2, NULL, 1);      // 低优先级

    ESP_LOGI(TAG, "All tasks created. Dual-core system running.");
}

五、踩坑经验分享

坑1：死锁（Deadlock）

// 错误示范：两个任务互相等锁
void task_a() {
    take_lock(lock1);
    take_lock(lock2);  // 如果lock2被task_b拿着，就死这了
    // ...
}

void task_b() {
    take_lock(lock2);
    take_lock(lock1);  // 如果lock1被task_a拿着，也死这了
    // ...
}

// 正确做法：按固定顺序拿锁
void task_a() {
    take_lock(lock1);
    take_lock(lock2);  // 永远先拿lock1，再拿lock2
    // ...
}

void task_b() {
    take_lock(lock1);  // 也先拿lock1
    take_lock(lock2);
    // ...
}

坑2：队列爆了

// 生产者太快，消费者太慢
QueueHandle_t q = xQueueCreate(5, sizeof(int));

// 生产者每秒发10次
void producer() {
    int data = 42;
    for(int i=0; i<10; i++) {
        xQueueSend(q, &data, 0);  // 队列很快满了
        delay(100);
    }
}

// 消费者每2秒处理一次
void consumer() {
    int data;
    while(1) {
        xQueueReceive(q, &data, portMAX_DELAY);
        process(data);
        delay(2000);  // 太慢了！
    }
}

// 解决：调整队列大小或生产速度
xQueueCreate(50, sizeof(int));  // 加大队列
// 或者
delay(500);  // 生产慢点

坑3：栈溢出

// 栈设太小
xTaskCreate(task_func, "Task", 512, NULL, 1, NULL);  // 512可能不够

// 调试方法
void task_func(void *param) {
    // 在任务循环里检查
    UBaseType_t watermark = uxTaskGetStackHighWaterMark(NULL);
    printf("剩余栈空间: %d\n", watermark);

    // 如果接近0，就得加大栈大小
}

最后说两句

用双核其实不难，关键是想清楚：

1. 哪些活能并行干？

2. 数据怎么在两个核心间传？

3. 共享资源怎么管？

一开始可能觉得麻烦，但一旦调通了，性能提升是实实在在的。特别是做实时控制、高频采样、大数据传输的项目，双核能让你的代码飞起来。

记住：ESP32有两个核心，不用白不用。别让一半的CPU天天在那摸鱼，让它们都动起来，你的项目才能跑得更溜。
