一、【ESP32开发全栈指南：Windows平台ESP32开发环境搭建】

作者

一、 为什么要选择ESP32？

在开始敲代码之前，容我先简单“吹嘘”一下我们今天的主角——ESP32。

它不仅仅是一块简单的单片机，而是一个功能强大的Wi-Fi & 蓝牙二合一的物联网芯片。想象一下，双核处理器、丰富的GPIO口、各种通信协议支持… 最关键的是，它性价比极高，一杯奶茶的钱就能让你踏入物联网和智能硬件的大门！

无论是做智能家居、远程监控、还是各种有趣的电子DIY项目，ESP32都是你的不二之选。

二、 准备工作：你需要什么？

在开始安装之前，请准备好以下“食材”：

1.硬件：

•ESP32开发板 一枚 (如ESP32-DevKitC、NodeMCU-32S等，市面上最常见的即可)•USB数据线 一根 (最好是数据线，而非只能充电的线)•LED灯 一个 (通常开发板上会自带一个可编程的LED，通常是GPIO2)•电脑 一台 (Windows, MacOS, Linux均可，本文以Windows为例)

2.软件：

•一颗热爱折腾的心！(最重要)•稳定的网络环境

三、 核心步骤：安装ESP-IDF开发环境

ESP32主要有两大开发框架：Arduino 和 ESP-IDF。Arduino简单易上手，而ESP-IDF是乐鑫官方的开发框架，功能更强大、更底层，能充分发挥ESP32的所有潜力。我们这个系列将基于ESP-IDF，为大家带来最核心的讲解。

安装其实非常简单，官方提供了一键安装工具！

1.

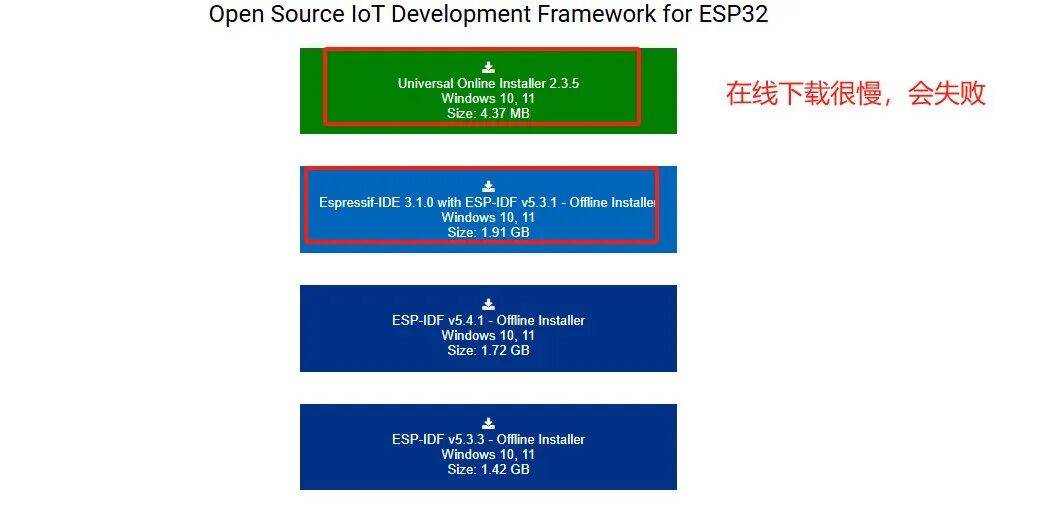

下载离线安装器： 访问乐鑫官方GitHub发布页面： https://github.com/espressif/idf-installer/releases/

下载最新的 esp-idf-tools-setup-offline-x.x.x.exe 文件（x.x.x是版本号）。离线版更稳定，避免网络问题。

2.运行安装器：

•双击运行下载好的exe文件。•选择组件：保持默认选项即可，它会安装ESP-IDF、所需的工具链和Python环境。•选择安装路径：强烈建议选择一个纯英文路径，例如 D:\Espressif。中文路径可能导致各种离奇错误！•下载和安装：接下来就是耐心的等待过程（时间较长，可以去泡杯茶）。

3.验证安装： 安装完成后，它会提示你打开一个 ESP-IDF Command Prompt (cmd.exe) 或 ESP-IDF PowerShell。以后每次开发，都需要从这个特定的命令行窗口打开！

打开后，输入命令：

  • idf.py –version

如果能看到版本信息，恭喜你！环境搭建成功了！

四、 实战时刻：创建第一个项目——Blink！

万物始于“Hello World”，而硬件世界始于“Blink”（闪烁）。让我们来创建一个让LED灯闪烁的项目。

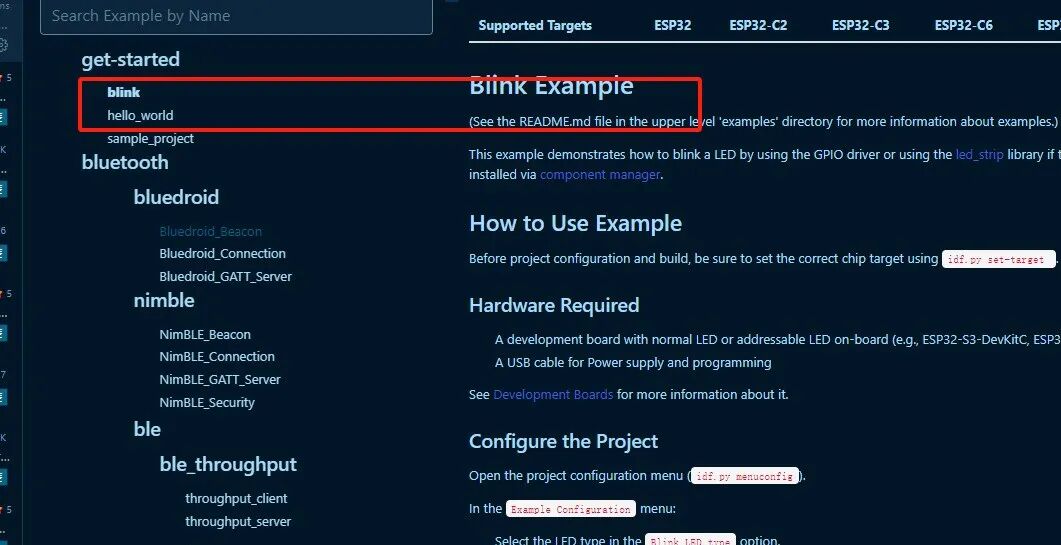

1.复制示例项目： ESP-IDF内置了大量示例。我们先把 blink 示例复制到方便的位置。 在刚才的 ESP-IDF Command Prompt 中，输入：

# 切换到你的工作目录，比如D盘D:# 复制 blink 示例项目到当前目录xcopy /e /i %IDF_PATH%\examples\get-started\blink .\# 进入blink项目目录cd blink
2.配置项目：

•连接你的ESP32开发板到电脑。•在项目目录下，运行菜单配置命令：

  • idf.py menuconfig

•这会打开一个蓝色文本配置界面。通过键盘上下键移动，进入 Example Configuration。

•在这里，你可以修改 Blink GPIO number，即LED灯连接的引脚号。不同开发板引脚号不同！（常见的是 2 或 5，请查阅你的开发板原理图）。如果不确定，先默认2试试。•修改完后，按 S 保存，再按 Q 退出。

3.编译、烧录、监听： 一条命令搞定所有事！

  • idf.py –p COMx flash monitor

请将 COMx 替换为你电脑上实际的串口号！（可以在设备管理器的“端口”中查看，通常是COM3、COM4等）。

•flash：编译代码并烧录到ESP32板子上。•monitor：打开串口监视器，查看ESP32输出的日志信息。

激动人心的时刻到了！ 如果一切顺利，你会看到编译输出信息，烧录进度条，最后串口监视器会出现日志，而你板子上的LED灯也开始一秒一次地闪烁起来！

五、 代码小窥

如果你好奇这一切是如何发生的，可以打开 blink 项目下的 main/blink.c 文件看看。核心逻辑非常简单：

#include <stdio.h>#include "freertos/FreeRTOS.h"#include "freertos/task.h"#include "driver/gpio.h"#include "esp_log.h"#include "sdkconfig.h"
// 定义LED的GPIO引脚#define BLINK_GPIO CONFIG_BLINK_GPIO
void app_main(void) {    // 1. 将GPIO设置为输出模式    gpio_reset_pin(BLINK_GPIO);    gpio_set_direction(BLINK_GPIO, GPIO_MODE_OUTPUT);
    // 2. 主循环    while (1) {        // 3. 点亮LED (设置高电平)        gpio_set_level(BLINK_GPIO, 1);        // 等待1000毫秒 (1秒)        vTaskDelay(1000 / portTICK_PERIOD_MS);
        // 4. 熄灭LED (设置低电平)        gpio_set_level(BLINK_GPIO, 0);        // 再等待1秒        vTaskDelay(1000 / portTICK_PERIOD_MS);    }}

代码逻辑清晰：设置引脚 -> 高电平 -> 等待 -> 低电平 -> 等待，循环往复。

六、 常见问题FAQ

•Q： 烧录时提示找不到端口或芯片？

•A： 1. 检查数据线是否可用；2. 检查串口号是否正确；3. 检查是否有其他串口软件占用了该端口。

•Q： 安装过程中下载失败？

•A： 网络问题，可以尝试重新安装，或者使用科学上网工具。最稳妥的方法是下载离线安装器。

•Q： LED灯不闪？

•A： 最常见的原因是GPIO号配置错误。请再次运行 idf.py menuconfig 检查 Example Configuration 中的GPIO号，并对照你的开发板原理图进行修改。

七、 结语

恭喜你！成功迈出了ESP32开发的第一步，完成了开发环境的搭建并实现了第一个硬件程序“Blink”。这意味着你已经打通了从软件到硬件的任督二脉！
