这个用 ESP32 开发板 DIY 的“卫星”感觉挺不错

作者

diy-esp32-satellite-1

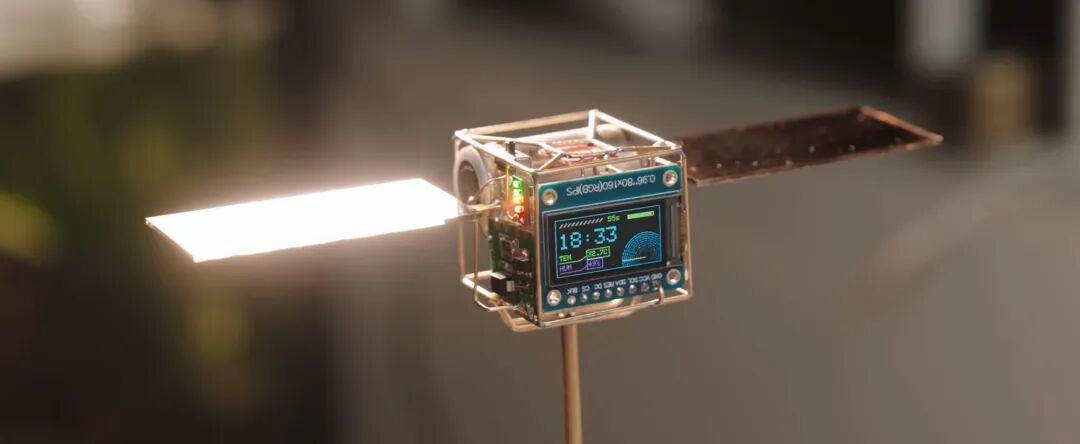

偶然在 B 站上看到一个搬运的视频，使用 ESP32-C3 开发板和太阳能电池板搭建一个卫星，外观上看起来还是很赛博朋克的，作者还加了 SHT31 温湿度传感器，通过屏幕显示当前环境的温度和湿度。

最重要的是作者是直接用了 1mm 的铜线作为框架和导线来搭建整个模型，裸露的铜线真是太有感觉了，之前也看过一些类的 DIY 项目，有一个类似登月着落器的造型。


项目信息

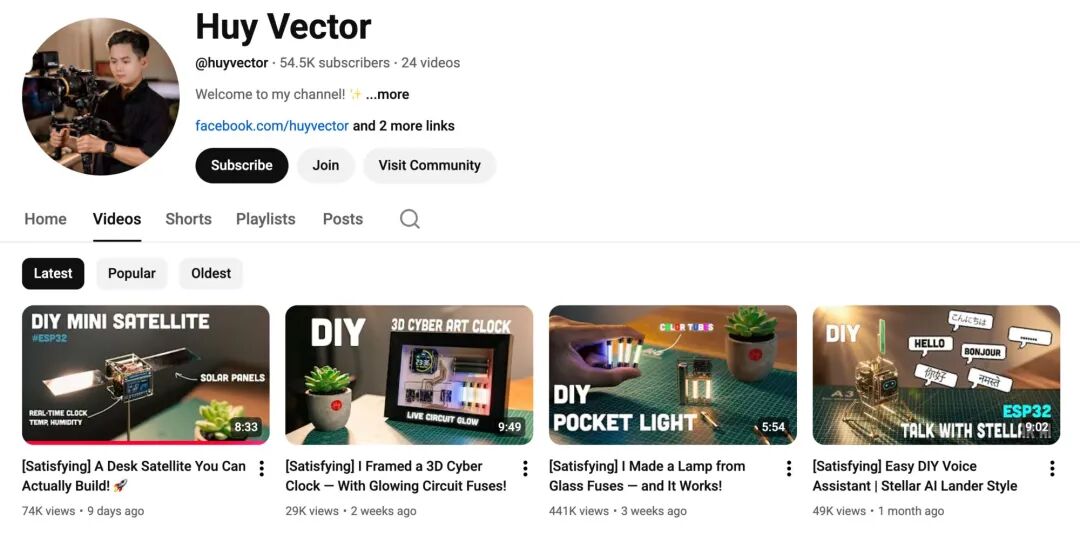

顺着原始链接找了下原作者，项目原作者 Hey Vector 是一个来自越南的 DIY 爱好者，分享了很多类似风格的 DIY 项目，都是通过 1mm 铜线来搭建整个制作的框架和导线。

项目主页：https://sites.google.com/view/huy-materials-used/desk-satellite

Youtube 主页：https://www.youtube.com/@huyvector

diy-esp32-satellite-2


硬件模块列表

这个项目都是用了现成的模块，不需要 PCB 板子和焊接贴片元件啥的，工具基本上是有一个电铬铁就可以了。

  • ESP32-C3 SuperMini 开发板

  • 0.96 寸 TFT LCD，分辨率 160×80

  • SHT31 温湿度传感器

  • TTP223 触摸模块

  • 67x33mm 太阳能电池板

  • 16340 锂电池

  • 锂电池充电模块

  • 锂电池电量指示模块

另外导线是用了 1mm 铜线，支架用了直径 3mm 壁厚 0.5mm 的铜管。

如果只是为了造型，大部分模块都可以省略掉，最基础的版本只需要 3 个模块就可以了：

  • ESP32-C3 SuperMini 开发板

  • 0.96 寸 TFT LCD 屏幕

  • 太阳能电池板

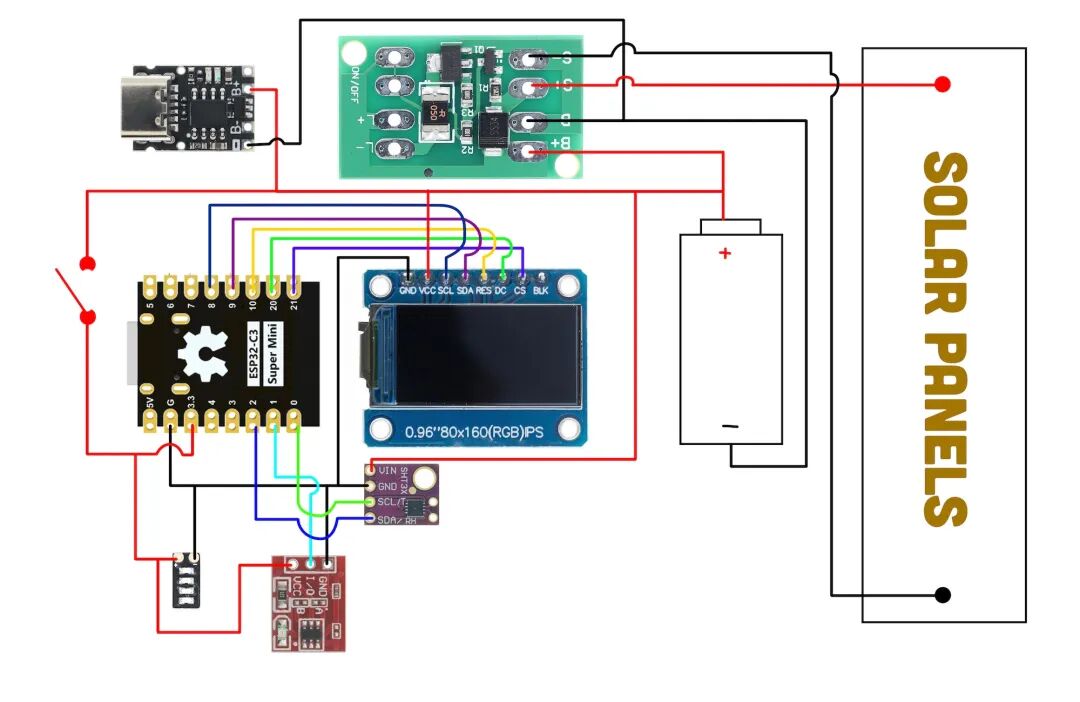

模块连接图

作者也提供了各个模块之间的连接线路，如果要直接使用作者提供的固件代码，那就得按他的走线来焊接了。


diy-esp32-satellite-3


项目代码

作者将固件代码发布到了 Google Drive 上，可以直接通过下面的地址下载：

固件： https://drive.google.com/file/d/1SwpgMWkXY9MKINmAqNVY9-ZhVx53Qo-p/view


太阳能电池板真有用吗？

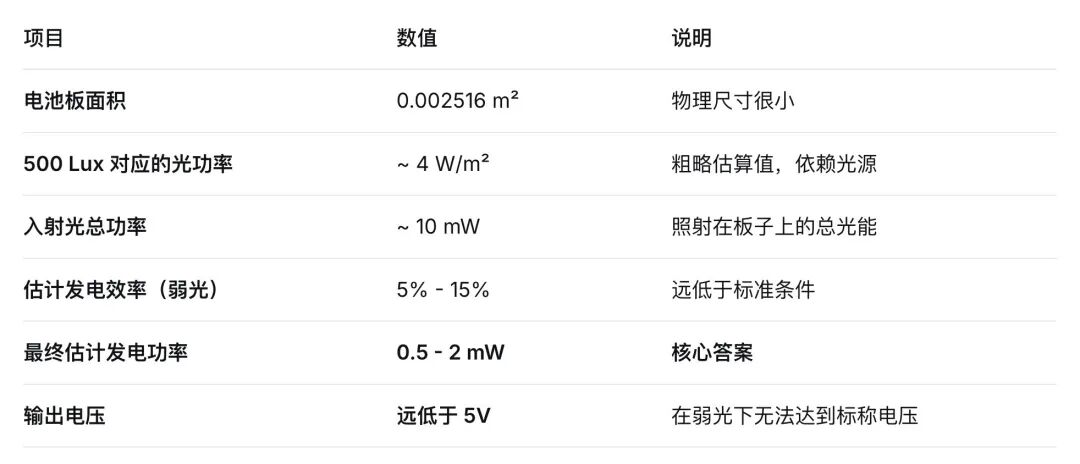

作者在这个项目中加了太阳能电池板以及太阳能充电控制器，但我很怀疑实际能为电池充多少电，找 DeepSeek 算了下，结论是太阳能电池板在室内只有 1mW 的发电功率，纯粹图一乐。

diy-esp32-satellite-4

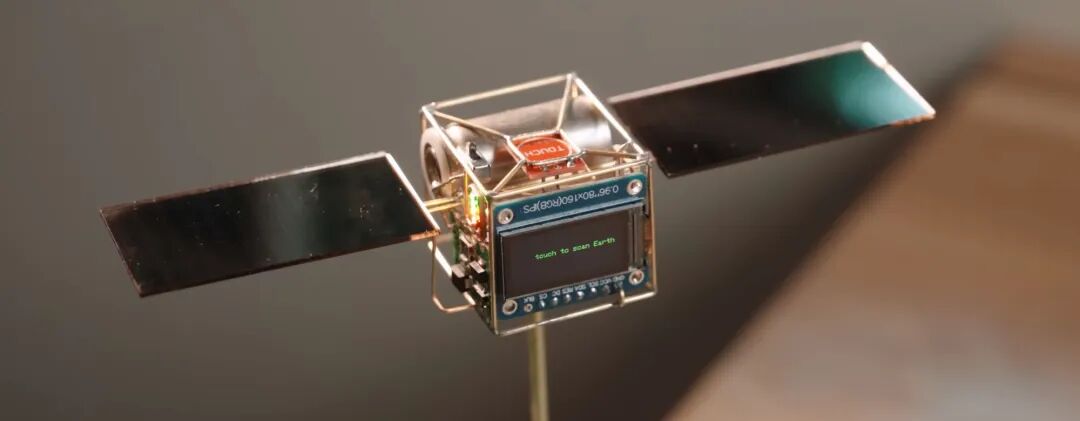

虽然作者在固件中添加了休眠相关的代码，不过以 ESP32-C3 和 TFT LCD 的功耗，太阳能电池板的发电量实在可以忽略不计。

diy-esp32-satellite-5


小结

从造型来说，这个 DIY 项目还是很有意思的，刚好手头也有闲置的 ESP32-C3 开发板和太阳能电池板，有空也再搞一个玩玩 😃。


参考资料

  • https://www.youtube.com/watch?v=0zJG3wExY-c

  • https://sites.google.com/view/huy-materials-used/desk-satellite

  • https://www.bilibili.com/video/BV1oe1MBcE2A/
