这你敢信！ESP32+CH32直接给你干出75个IO！（文末附下载链接）！

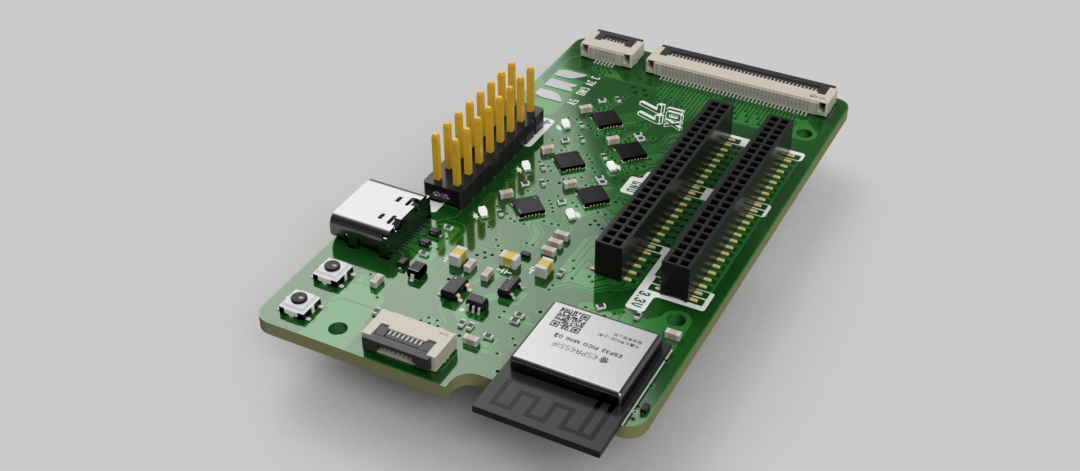

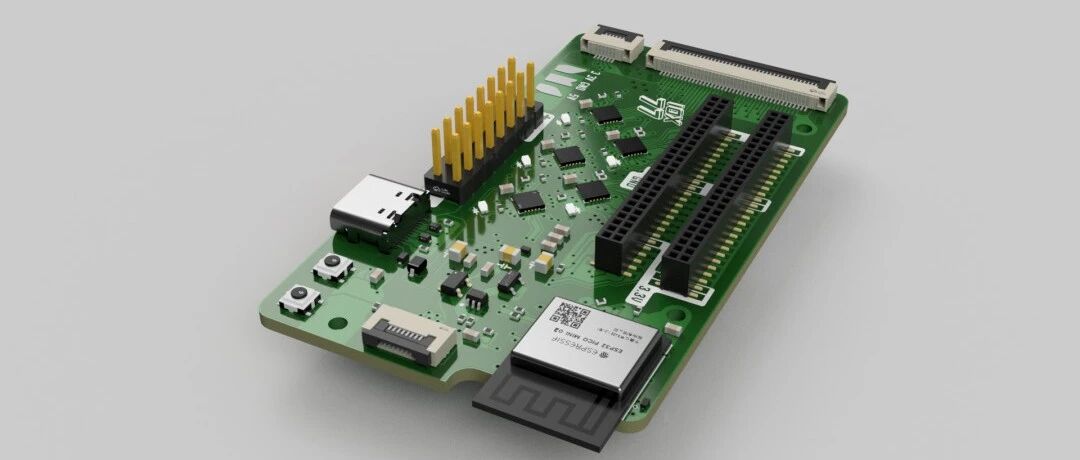

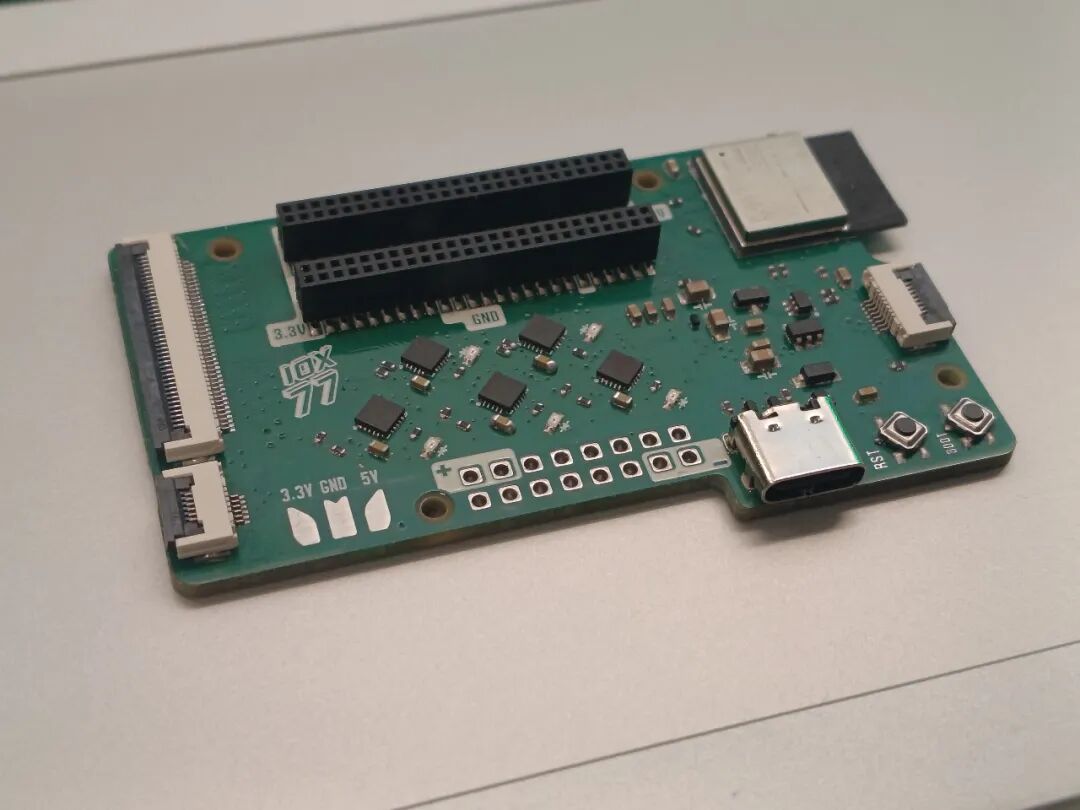

     IOX-77 是一款基于 ESP32-C3-MINI-1-N4 的开发板，其 GPIO (通用输入/输出) 数量远超典型的 ESP32 开发板。主控 ESP32 内核通过 I2C 协议与 5 个低成本的 RISC-V 架构 MCU (5颗 CH32V003) 进行通信。通过这种方式，每颗 CH32 额外增加了 14 个 GPIO。它是一款升级版的 ESP32 开发板，汇集了 ESP32 的计算能力与所有 CH32 提供的海量 GPIO。

    该开发板的 IO 数量比 Arduino Mega 更多，同时价格更低、尺寸更小，并具备 WiFi / 蓝牙功能。

    与普通的 GPIO 扩展器不同，每颗 CH32V003 都可以被单独编程，与 ESP32 并行执行特定任务。(CH32V003 拥有 16KB 的闪存)。这就像一个六核配置：6个任务可以同时运行！ESP32 和 5 颗 CH32V003 均在 3.3V 电压下运行，但在 75 个可用 GPIO 中，有 10 个是 5.0V 耐压的。

    通过两个 2×25 排、1.27mm 间距的排针座，扩展板 (shields) 可以轻松地插接到 IOX-77 上 (当然，这需要使用带有正确 1.27mm 间距 2×25 公头排针的定制扩展板)。模块也可以通过 I2C 或 UART 连接到该开发板 (一个 6P 0.5mm 间距的 FPC 接口专用于这些协议)。此外，一个 40 针的 FPC 接口是访问部分 GPIO 的另一种方式。

主要特性：

• 主核心：ESP32-C3


• 协处理器：5 颗 CH32V003 MCU

• 工作电压 3.3V，其中 10 个 GPIO 为 5V 耐压

• 共 75 个可用 GPIO

• USB-C 接口，用于编程与供电

• 开发板尺寸小巧：71mm x 42mm (比 Arduino® UNO 略长，但远小于 Arduino® MEGA)

• 具备 WiFi / 蓝牙功能

• 板载 3.3V LDO 稳压器 [TLV75733PDBVR]，最高支持 1A 电流，输入电压 4V – 5.5V

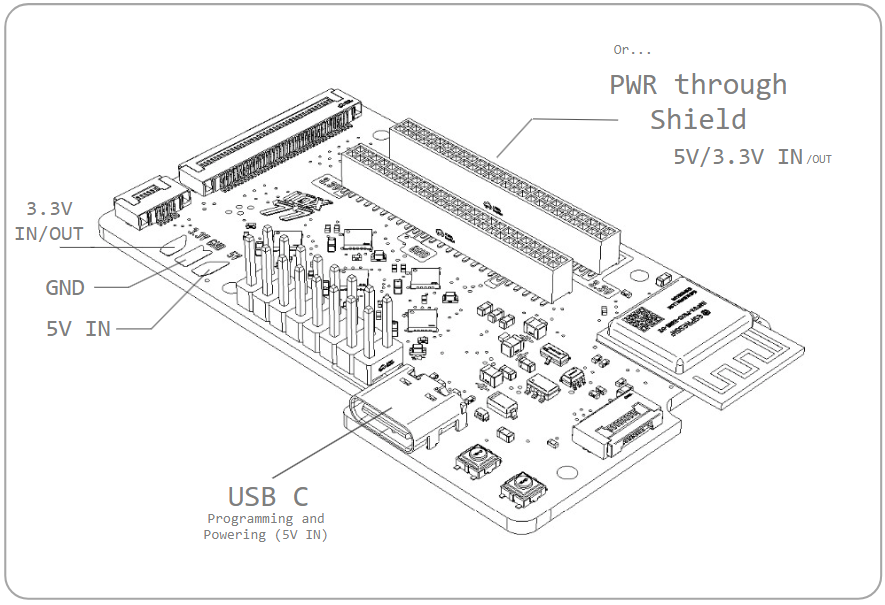

• 多种供电方式：USB-C 5V 输入、可焊接的 +5V 或 +3.3V 输入焊盘、排针上的电源引脚 (可通过扩展板为开发板供电)

• 所有引脚（GPIO、电源引脚、UART、I²C、ESP32 的 ENABLE 和 BOOT 引脚）均通过两个 2×25 1.27mm 间距的母头排针引出

• 40P 0.5mm 间距 FPC 连接器：用于访问 32 个 GPIO (来自 CH32)，并提供 GND 和 +3.3V 引脚

• 6P 0.5mm 间距 FPC 连接器：提供 I²C、UART、GND 和 +3.3V 引脚

• 2×8 标准 2.54mm 间距公头排针：用于快速原型开发，包含 2x +3.3V、1x +5V、2x GND、TX 和 RX (ESP32)、SCL 和 SDA、EN 引脚 (ESP32)、2x GPIO (ESP32)、2x 模拟引脚以及 2x 5V 耐压 IO 引脚 (来自 CH32V003 MCU #D)

• 8P 0.5mm 间距 FPC 连接器：用于对 5 颗 CH32V003 进行编程。每颗 MCU 都有一个 SWIO 引脚。所有 CH32 都可以通过专用编程器 (WCH link-E) 逐一编程

• 每颗 CH32 的 NRST (复位) 引脚都由 ESP32 控制。这有两个目的：

• 如果某颗 CH32 无响应 (例如 ESP32 无法通过 I²C 与其通信)，ESP32 可以重启这颗故障的 MCU。

• 当开发板进入低功耗模式且不需要 CH32V003 工作时，I²C 主机 (ESP32) 可以请求它们进入睡眠模式 (每颗 CH32V003 在睡眠模式下仅消耗几微安电流)。当 ESP32 再次需要它们时，只需拉低 NRST 引脚即可将其复位。
