什么是EMBO？它到底能帮你解决什么问题？
你是不是经常在做电子项目时，手里的工具总是不够用？想要一台能兼顾示波器、逻辑分析仪、 voltmeter（电压表）甚至信号发生器的多功能设备，却又觉得买一台专业设备太贵、太繁琐？别担心，这里有个神器——EMBO，它可以帮你用一台STM32微控制器，把这些功能都集成到一起，简直是电子爱好者的“神器包”。
EMBO，全名是EMBedded Oscilloscope，也就是“嵌入式示波器”。它由三个核心设备（示波器、逻辑分析仪、电压表）和三个辅助设备（计数器、PWM信号发生器、信号发生器）组成。最棒的是，它的PC端应用支持Windows、Linux和macOS，无论你用什么系统，都能轻松操控。
简单来说，EMBO解决了什么痛点？
-
• 价格实惠：一台设备搞定多种测量工具，不用再花冤枉钱买几十块的工具箱。
-
• 便携易用：只要有一块STM32板子和电脑，就能自制一台多功能测量仪。
-
• 功能强大：支持多种信号分析、存储、测量，甚至还能用它做一些简单的自动测试。
-
它能干嘛？功能详细盘点
|

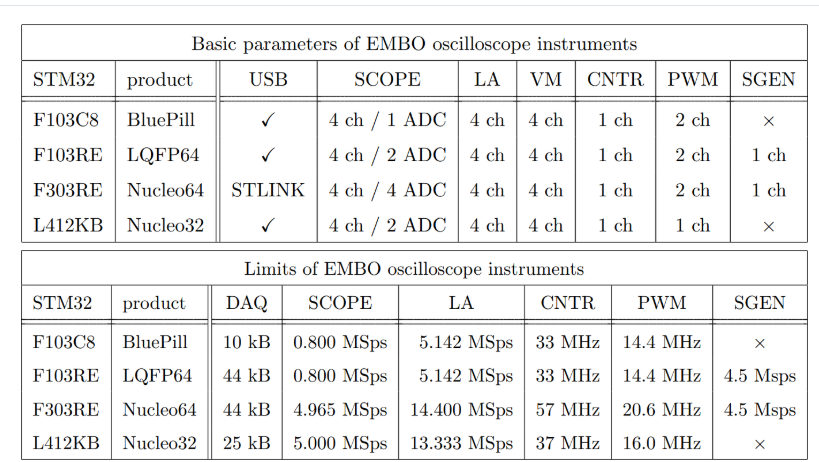

设备/功能 |
作用简介 |
特色亮点 |
| 示波器（Scope） |
实时查看模拟信号波形，调试电路 |
支持多通道、触发、采样频率调节，模拟桌面级示波器体验 |
| 逻辑分析仪（LA） |
分析数字信号，调试复杂数字电路 |
支持多通道、触发、多种触发条件 |
| 电压表（Volt Meter） |
测量电压，检测电路中的电压变化 |
支持平均、噪声抑制，提升测量精度 |
| 计数器（Counter） |
统计脉冲数或频率 |
简单实用，适合测速和频率检测 |
| PWM信号发生器（PWM） |
生成PWM信号，用于控制电机或模拟调制 |
支持同步、多通道，调节频率和占空比 |
| 信号发生器（Sine/Triangle/Square等） |
生成各种波形信号，用于测试和模拟 |
12位DAC输出，支持多种波形，调节频率与幅值 |
安装与使用指南：一学就会，轻松上手

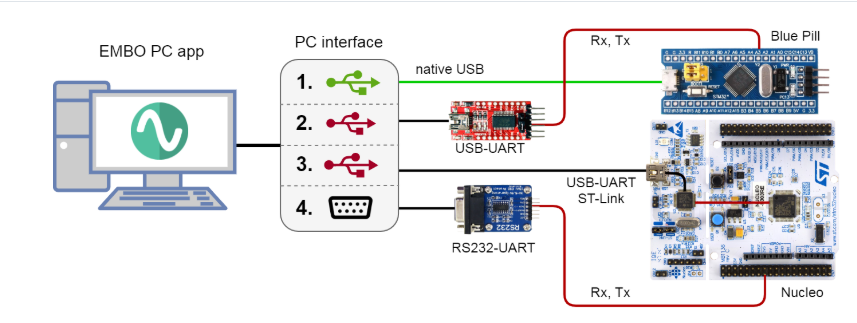

1. 硬件准备
-
• STM32微控制器：比如最常用的Blue Pill（STM32F103C8）或者Nucleo-64（STM32F303RE）
-
• 连接线：USB线连接电脑和STM32
-
• 固件烧录：用ST-Link或其他工具，将EMBO的固件烧入STM32，支持HEX格式，安装简单
2. 软件安装
-
• PC端应用：去官方项目地址[1]下载最新版本的PC应用（支持Windows、Linux、macOS）
-
• 安装步骤：
-
• 解压下载包
-
• 连接STM32设备
-
• 打开PC应用，选择对应的串口（COM端口或tty），连接成功即可
-
3. 操作流程
-
• 连接设备：在PC应用左侧选择串口，点击“Connect”
-
• 选择设备类型：点击示波器、逻辑分析仪等，调节参数
-
• 调试测试：
-

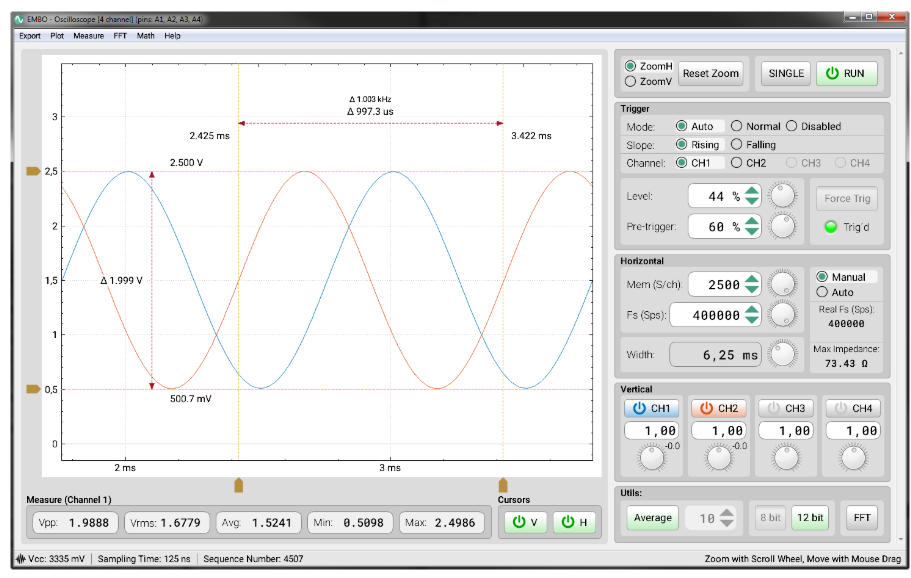

• 示波器：点击“Run”，观察波形
-
• 逻辑分析：设置触发条件，开始捕获数字信号
-
• 电压表：导入测量点，实时显示电压
-
• 信号生成：设置频率和波形，输出信号到电路
优缺点：真的好用还是有点小遗憾？
|
优点 |
缺点 |
| 价格实惠
：比传统示波器便宜许多，DIY爱好者也能接受 |
硬件限制
：STM32性能有限，最高采样频率不及专业设备 |
| 多功能一体
：示波器、逻辑分析仪、信号发生器全搞定 |
操作复杂
：功能丰富但界面和操作还可以更友好些 |
| 开源项目
：社区支持，持续更新，定制性强 |
固件依赖
：烧录和调试固件略繁琐，需要一定硬件基础 |
| 跨平台支持
：Windows、Linux、macOS都能用 |
硬件兼容性
：只支持部分STM32型号，扩展性有待提升 |
总结：用EMBO，开启你的电子调试新体验
如果你是电子爱好者、学生、还是自己动手做项目的工程师，EMBO绝对值得一试。它不仅价格亲民，还能帮你解决“没有好工具”的烦恼。用一块STM32，就能实现多种测量和信号处理功能，DIY的乐趣也在其中。
如果你想要一台“全能”的电子测量工具，试试EMBO吧！未来的电子调试，从这里开始。
