你还在纠结要不要入手几千上万块的示波器、逻辑分析仪？先别急，buck50来了！buck50 是一套开源固件＋Python 驱动，让你手里那块只要1.5美元的“Blue Pill” STM32F103 板子，一键升级成多合一测试仪：逻辑分析、逻辑发生器、示波器、SPI/I2C/USART 桥、8 位并行口、PWM……几乎想得到的功能它都能搞定。
痛点与解决方案
-
• 昂贵：专业仪器动辄上千美元，用budgets捉襟见肘？
→ buck50＋Blue Pill ≈ 1.5 USD，全开源。 -
• 界面单一：只想用终端命令快速测量，不想写GUI？
→ buck50.py 全交互式命令行，支持 TAB 补全、丰富帮助。 -
• 硬件不灵活：一板多用还要换线？
→ 内置多种模式切换，重配置即可从示波器到逻辑分析无缝切换。 -
核心功能一览
|
功能 |
说明 |
|
逻辑分析 (Logic) |
8 通道，6+ MHz，跳变捕获＋稀疏时间戳，触发状态机可编程 |
|
示波器 (Oscilloscope) |
双通道，1 MHz，5 K 采样深度，支持电平触发＋滞后 |
|
脉冲发生 (Pulse) |
3 路 PWM，自定义频率、占空比、极性 |
|
串口桥 (USART/SPI/I2C) |
USB ↔ UART/SPI/I2C 双向桥接，支持 master/slave、日志、socket/PTYS |
|
并行口 (GPIO/Numbers) |
8 位并行口输出：计数器、灰码、手动推送 |
安装与环境搭建
准备一块“Blue Pill” STM32F103 板子和一根 Micro-USB 线，然后：
|
步骤 |
操作 |
|
1 |
在 GitHub 下载 buck50 固件(buck50.bin/hex) |
|
2 |
用 ST-Link 或串口工具刷入固件 |
|
3 |
本机装好 Python3、pySerial |
|
4 |
克隆或下载 buck50.py 驱动脚本 |
|
5 |
运行 |
快速上手示例
-
• 输出 4 Hz 二进制计数器：
$ buck50.py: numbers
• 监测 PB4–PB11 数字输入：$ buck50.py: monitor

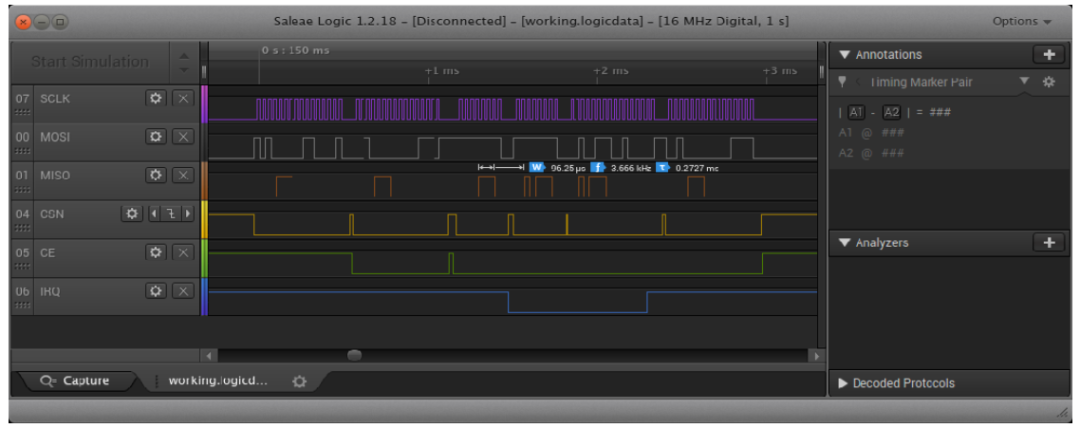

• 逻辑分析捕获 32 次跳变：$ buck50.py: trigger 0=xxxxxxxx-0-0$ buck50.py: logic edges=32
• SPI 桥接：$ buck50.py: spi master
所有命令都支持缩写＋TAB 补全，边敲命令边看提示，根本停不下来。
优缺点小结
优点：
-
• 极致性价比：1.5 USD 玩转多种测试模式
-
• 全平台开源：Firmware+C++ ＋ARM汇编＋Python 驱动
-
• 终端神器：命令式交互，高效键盘操作
缺点：
-
• 带宽有限：逻辑分析最高 6 MHz，示波器 1 MHz
-

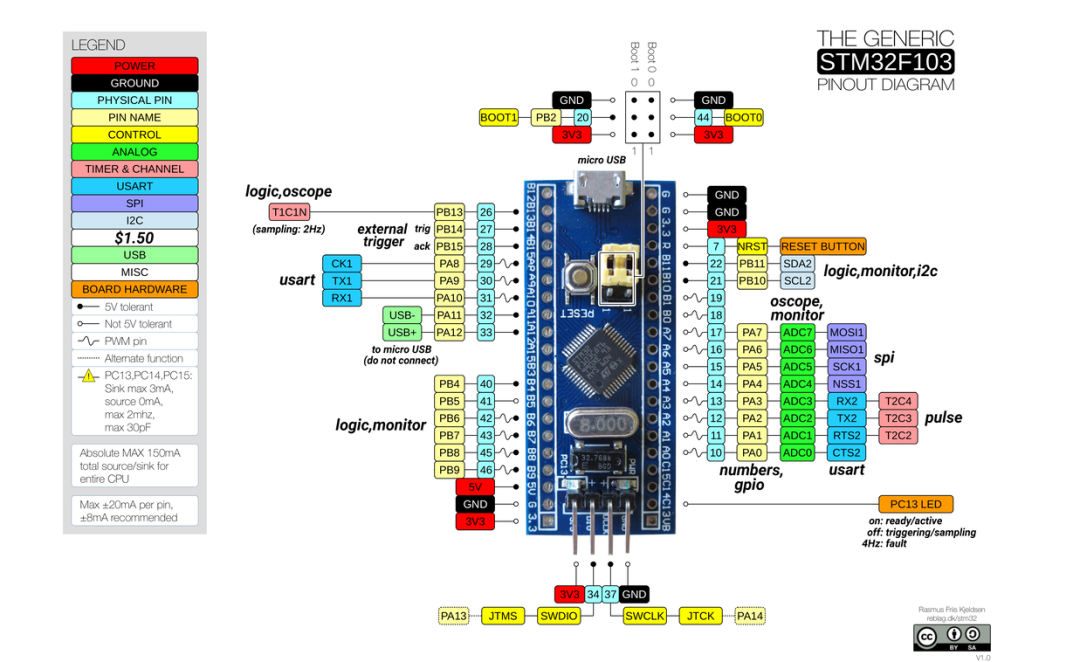

• 硬件接线要留意：引脚多功能复用需看文档
-
• 学习曲线：命令体系丰富，初次上手需要花点时间
总结
如果你想用极低成本搭建一个多合一测试平台，或者出差/实验室简便携带，buck50＋Blue Pill 真是良心之选。它解决了买不起高价仪器的痛点，也满足了喜欢命令行、终端操作的发烧友需求。建议先把固件刷好，把 buck50.py --help 翻一遍，TAB 补全+内置帮助能让你用得更爽。动手一试，你就知道“1.5美元测试仪”到底有多杀！
项目地址：https/github.com/thanks4opensource/buck50
