一、AxxSolder 是啥？

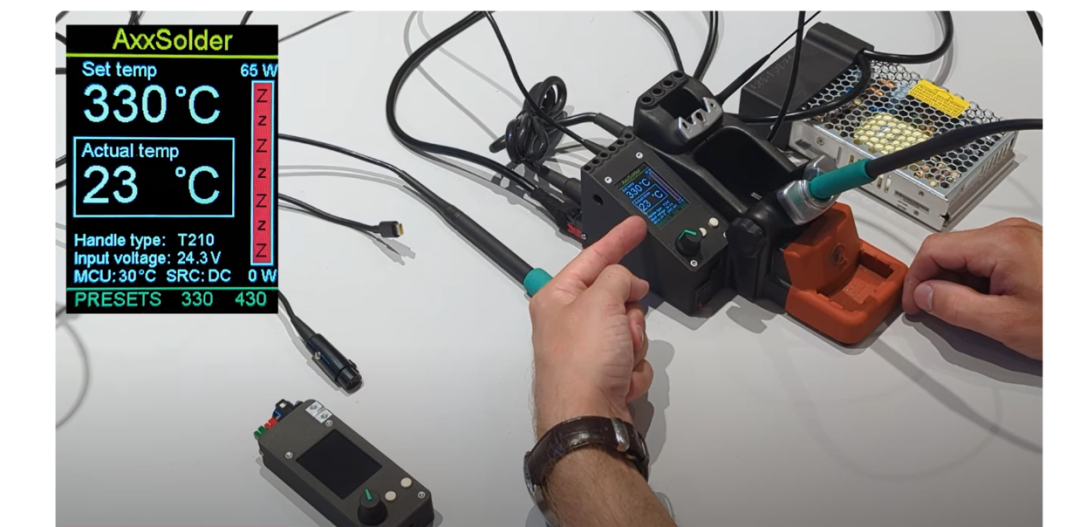

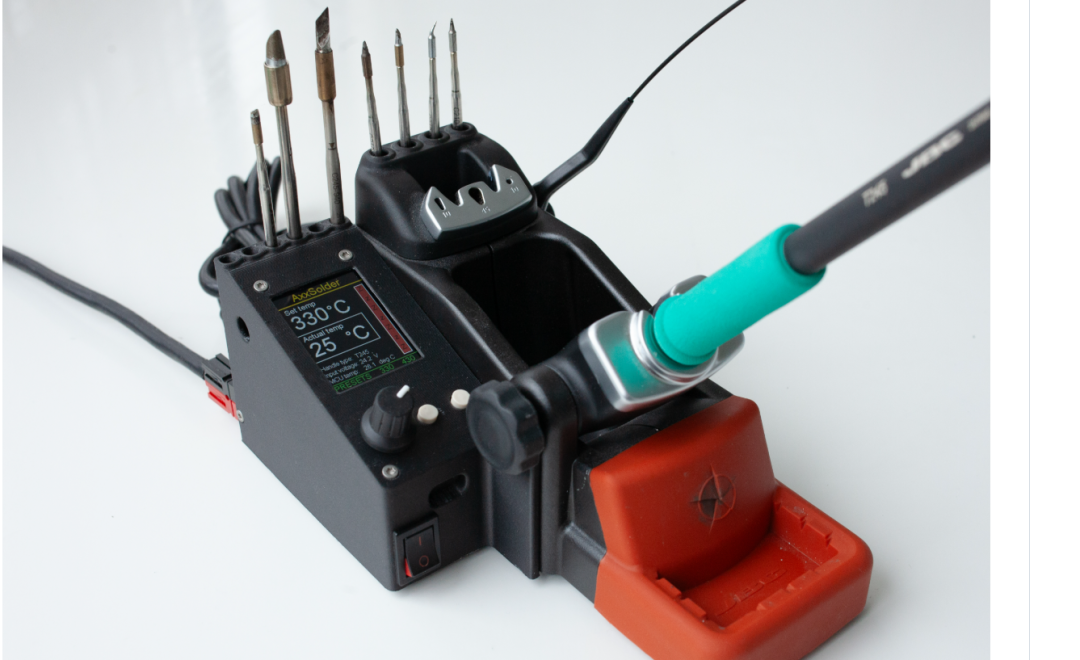

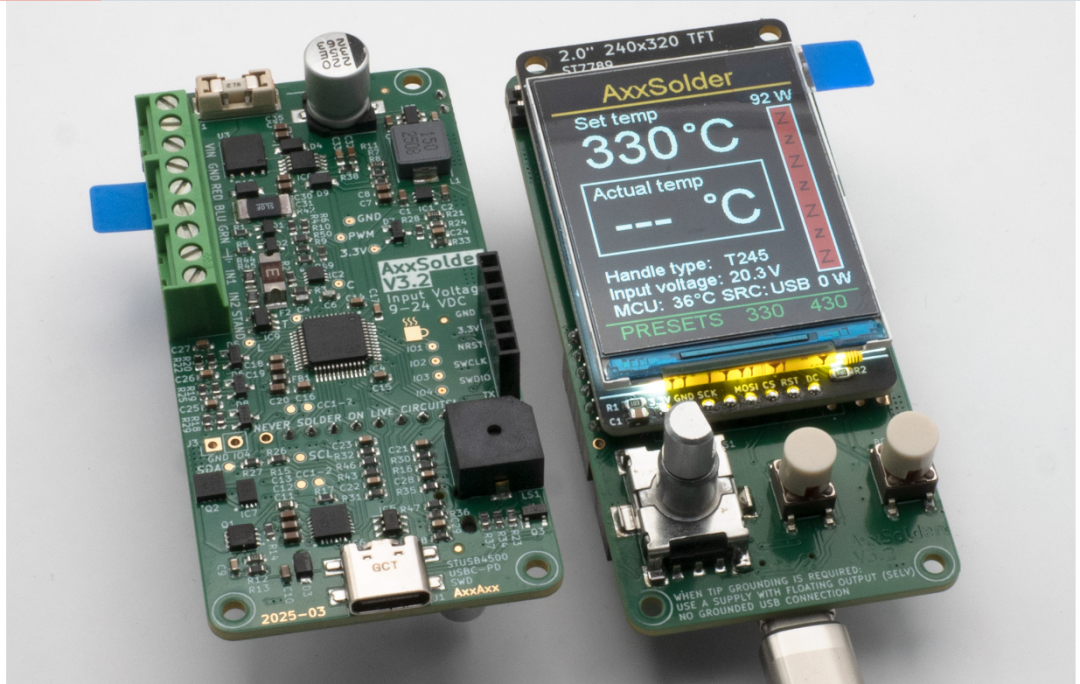

AxxSolder 本质上是一个基于 STM32G431 的电烙铁控制板，专门为 JBC 系列的 C115、C210、C245 焊头设计。它有两种外形：一种是配合 JBC ADS 站的“台式站”，另一种是装进小盒子里随身携带的“便携版”。不管是台式还是便携，硬件结构、固件代码都是同一套，只是外壳不一样而已。
核心卖点：
• 支持 9‑24 V DC 或 USB‑C PD 电源，功率自动匹配
• 完整的 PID 温控，升温快、稳如老狗
• 2 寸 320×240 彩色 TFT，实时显示温度、功率、输入电压等信息
• 两键预设、旋钮调温、睡眠/待机自动切换，使用体验媲美商业站
二、它解决了哪些痛点？
|
传统电烙铁的痛点 |
AxxSolder 的对应解决方案 |
| 功率受限
：普通手持烙铁只能 20‑30 W，烙大件慢 |
通过 9‑24 V 或 65 W USB‑PD，可输出最高 130 W（T245） |
| 温度波动大
：手动调温不精准，易烫坏元件 |
PID 算法+高精度热电偶放大，温度误差 < ±2 °C |
| 待机耗电
：长时间不使用仍保持加热，浪费电 |
10 min 待机 → 自动 Sleep，30 min 连续工作后强制 Sleep |
| 缺少可视化
：只能听声或看灯，信息不全 |
2 寸彩屏实时显示目标温度、实际温度、功率条、输入电压等 |
| 兼容性差
：只能配套特定品牌或型号 |
自动识别 NT115、T210、T245 三种手柄，功率上限自动匹配 |
| 二次开发难
：闭源固件、硬件不可改 |
完全开源硬件+固件，随意改造、刷固件、二次开发 |
三、安装&使用指南
-
1. 硬件准备
-
• 选配电源：推荐 Meanwell LRS‑150‑24（24 V/6.25 A）或支持 USB‑PD 的 65 W 适配器。
-
• 将电源正负接到板子对应的 “VIN+/VIN-” 接口，若使用 USB‑C 直接插入即可。
-
• 连接 JBC 手柄（NT115/T210/T245），注意手柄内部的桥接脚（5‑6 对 T210，3‑5 对 NT115）要按说明焊好。
2. 刷固件（两种方式任选）
-
• SWD 编程：使用 ST‑LINK V3 等 SWD 下载器，打开 STM32CubeProgrammer，加载
AxxSolder.bin，点 “Download”。 -
• USB‑DFU：通电后长按最右侧按钮进入 DFU，电脑上打开 STM32CubeProgrammer，选 USB 连接，刷入同一个
AxxSolder.bin。
3. 首次开机
-
• 先不装手柄，仅通电检查 TFT 是否亮起、显示电压信息。
-
• 完成后插入手柄，屏幕会显示检测到的手柄型号（NT115/T210/T245）。
4. 基本操作
-
• 旋转编码器：调节目标温度；短按编码器进入/退出 Sleep 模式。
-
• 左/右键：分别对应预设温度 1、2（默认 330 °C / 430 °C），长按可将当前温度写入预设。
-
• 待机/睡眠：手柄放在站台（或便携版的金属板）上自动进入 Standby，10 min 后进入 Sleep；30 min 连续加热后强制 Sleep。
5. 进阶设置（长按编码器进入 Settings）
-
• 可调节 PID 参数、温度偏移、功率上限、GPIO4 输出（可控制排风机）等。所有设置保存在内部 flash，掉电不丢失。
-
四、优缺点速评
|
优点 |
缺点 |
|
开源硬件+固件，随意改装 |
DIY 需要一定焊接和调试经验 |
|
支持多种电源（DC、USB‑PD），功率灵活 |
初次刷机和手柄桥接稍显繁琐 |
|
自动手柄识别并限制功率，安全性高 |
需要自行准备 3D 打印外壳或自行设计 |
|
2 寸彩屏信息丰富，操作直观 |
仅兼容 JBC 系列手柄，其他品牌需改造 |
|
PID 响应快，温度波动小 |
对于极端高温（>480 °C）仍有硬件保护限制 |
|
便携版可用 12 V/24 V 电池组，外出也能烙 |
电池续航取决于电池容量，功率大时耗电快 |
五、使用小贴士
-
• 安全第一：务必使用带浮地（SELV）输出的电源，防止焊头意外接地导致短路。
-
• 校准温度：如果发现实际温度偏高/偏低，可在 Settings 中逐点校准（300 °C、350 °C 等），效果立竿见影。
-
• 散热：高功率（T245）时建议在工作台上加装散热风扇，避免 MCU 过热。
-
• 备份固件：刷完新固件前先保存当前
.bin，出现意外可以快速回滚。
六、总结
AxxSolder 用不到 200 元的硬件成本，就把 JBC 专业焊站的核心功能搬到了 DIY 版。它把“功率受限、温度不稳、信息不全”等老大难题一网打尽，同时保留了开源社区的自由度。无论是想在实验室里打造一台高功率台式站，还是想在现场带着便携版跑项目，AxxSolder 都能轻松满足。动手玩一玩，你会发现，原来焊接也可以这么酷！
项目地址：https://github.com/AxxAxx/AxxSolder
